XONE:464. Руководство пользователя
14

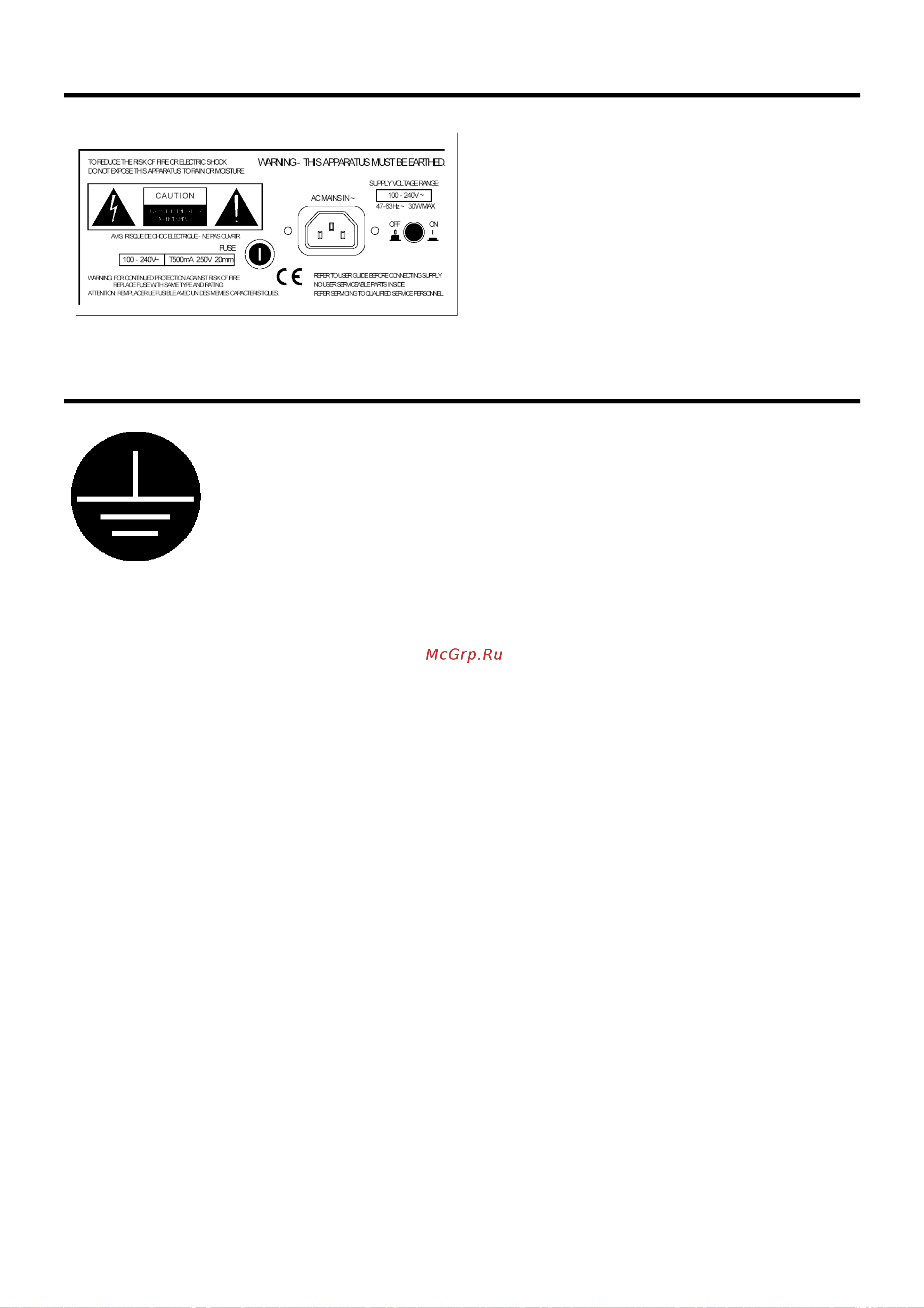

Подключение электропитания
Внимательно ознакомьтесь с
ТЕХНИКОЙ БЕЗ
О-
ПАСНОСТИ, приведенной в начале настоящего ру-
ководства пользователя. Убедитесь, что пульт ос-
нащен надлежащим электрошнуром с литой штеп-
сельной вилкой. Устройство работает от напряжения
электросети 100-240 В без необходимости замены
каких-либо предохранителей или изменения настро-
ек. Рекомендуется всегда отключать подсоединен-
ные усилители мощности (либо до минимума сни-
жать их уровень) перед включением/отключением
пульта. Перед включением устройства убедитесь,
что штекер электрошнура полностью вставлен в
гнездо на задней панели пульта.
Заземление
Заземление аудиосистемы очень важно по двум причинам:
1. БЕЗОПАСНОСТЬ – оператор пульта должен быть защищен от поражения током.
2. ВОСПРОИЗВЕДЕНИЕ ЗВУКА – уменьшение эффекта контура заземления, проявляющем-
ся в жужжащем звуке и гуле; а также защита звуковых сигналов от помех. В плане безопас-
ности очень важно, чтобы "земля" всего подключенного оборудования была подведена к
"земле" электросети, что обеспечит защиту его открытых металлических частей от прохож-
дения высокого напряжения, которое может привести к травме или даже смерти оператора
пульта. Рекомендуется организовать проверку квалифицированным звуковым инженером
правильности заземления всех блоков системы, включая корпусы микрофонов, корпус проиг-
рывателя, струны гитары, корпусы коннекторов, панели подключенного оборудования и пр.
Та же самая точка заземления используется для защиты аудиокабелей от внешних помех –
таких как шумовые поля, вызываемые силовыми трансформаторами, гул регулятора осве-
щения, компьютерное излучение. Проблемы могут возникнуть, когда сигнал проходит более
чем через один канал к точке заземления электросети. "Контур заземления" может привести
к прохождению тока по различным каналам к точке заземления. Это явление обычно прояв-
ляется в жужжащем или гудящем звуке, выходящем из розетки электросети.
Чтобы создать безопасные и нормальные условия работы, следуйте указанным ниже реко-
мендациям:
• Система подачи питания должна быть проверена квалифицированным инженером-
электриком. В случае хорошего заземления практически исключены проблемы в работе сис-
темы.
• Не убирайте соединения с "землей" электрошнура пульта. Корпус пульта соединяется с
"землей" шнуром электропитания, что обеспечивает безопасность для оператора. Аудиосиг-
нал 0В внутренне подводится к корпусу пульта. При возникновении проблем, связанных с
контурами заземления, задействуйте выключатели "разрыв земли" на подключенном обору-
довании либо отключите экранирование кабеля на одном из концов (обычно – в конечной
точке).
• Убедитесь в правильном заземлении проигрывателей. Для подключения проводов за-
земления проигрывателя на задней панели корпуса пульта предусмотрен специальный тер-
минал заземления.
• Используйте устройства низкого сопротивления, такие как микрофоны и линейное обо-
рудование сопротивлением до 200 Ом, чтобы уменьшить подверженность влиянию помех.
Именно во избежание возникновения помех выходы пульта рассчитаны на очень низкое со-
противление.
• По возможности используйте сбалансированные соединения, поскольку они защище-
ны в большей степени благодаря устранению помех, которые могут возникнуть в связи с
большой длиной кабеля. Для подключения несбалансированного источника звука к сбалан-
сированному входу пульта соедините холодный выход (контакт 3 XLR или кольцо джека) с
точкой заземления 0В (контакт 1 XLR или корпус джека) на пульте. Для подключения сбалан-
сированного выхода XLR к несбалансированному оборудованию соедините холодный выход
с точкой заземления 0В на пульте.
• Используйте кабели и коннекторы высокого качества, следите за правильностью со-
единений и надежностью спаек. Избегайте натяжения кабеля, которое может привести к его
разрыву.
• В случае возникновения вопросов: Обратитесь в сервис-центр или местное представи-
тельство Allen&Heath.
