24 Цифровой микшер Х32 – Руководство пользователя

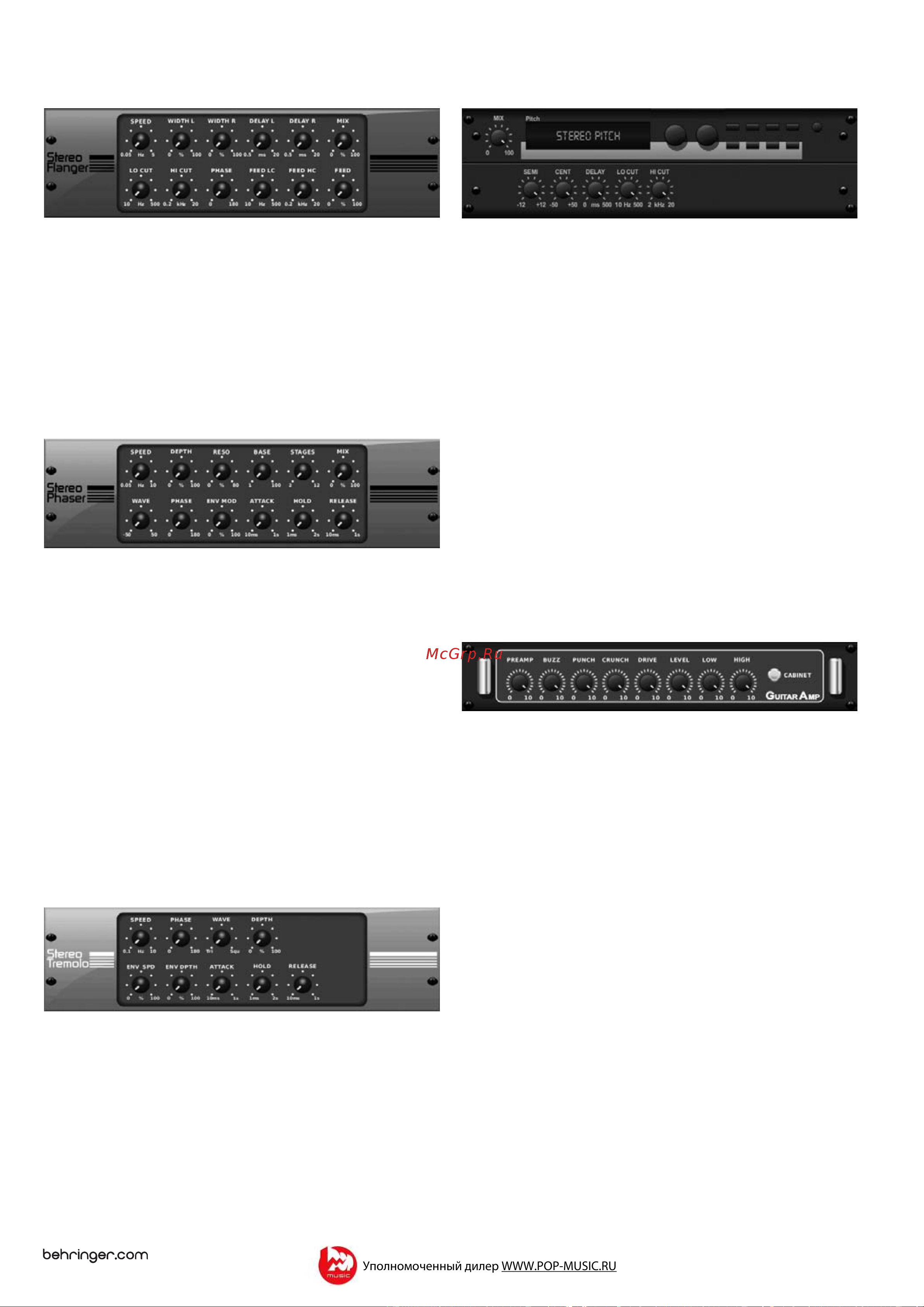

Flanger / Stereo Flanger
Эффект фленджера имитирует фазосдвигающий звук (гребенчатая
фильтрация), изначально получаемый при касании обода бобины,
проигрываемой на магнитофоне. Этот эффект создает уникальный
"качающийся" звук, который оказывает поразительное влияние на звук
вокала или инструмента.
Элементы управления данным эффектом практически не отличаются от тех,
которые используются для эффекта хорус. В дополнение имеется регулятор
сигнала обратной связи FEED(BACK), который ограничивается по верхней
частоте регулятором FEED HC и по нижней частоте регулятором FEED LC.
Stereo Phaser
Эффект стерео-фейзера или фазовращателя использует несколько уровней
модулируемых фильтров входного сигнала для создания "пика" в частотной
характеристике, после чего добавляет микс с изначальным сигналом для
создания эффекта "завихрения". Используйте эффект стерео-фейзера для
формирования "растянутого" звука вокала или инструмента.
Регулятор SPEED определяет частоту генератора НЧ, а регулятор DEPTH
определяет глубину модуляции генератора НЧ.
Регулятор BASE изменяет частотный диапазон для модулируемых фильтров.
Резонанс настраивается регулятором RESO. Регулятор WAVE определяет
симметрию формы сигнала генератора НЧ, а регулятор PHASE устанавливает
фазовый сдвиг между левым и правым каналами. Источником
модулирующего сигнала может быть звуковая огибающая, которая
производит гласные звуки открывающего и закрывающего тона. Регулятор
ENV MOD задает уровень этого эффекта (возможна положительная и
отрицательная модуляция), а регуляторы ATTACK, HOLD и RELEASE
определяют влияние этого эффекта на звуковой сигнал.
Tremolo / Panner
Стерео-эффект Тремоло создает изменение громкости звука вверх и вниз с
постоянным и ровным темпом, подобно гитарным усилителям из прошлого.
Этот эффект добавляет уникальные "музыкальные волны" в аудио-сигнал
вокала или инструмента.
Регулятор SPEED определяет частоту генератора НЧ, а регулятор DEPTH
глубину модуляции. Регулятором PHASE можно изменить фазовый сдвиг
сигнала генератора НЧ относительно левого и правого канала. Регулятор
WAVE изменяет форму сигнала генератора низкой частоты от треугольной до
прямоугольной. Огибающая сигнала, сформированная регуляторами ATTACK,
HOLD и RELEASE может использоваться для модуляции частоты генератора НЧ
(ENV SPEED) и глубины модуляции (ENV DEPTH).
Stereo / Dual Pitch
Эффект изменения высоты тона часто используется двумя различными
способами. В одном способе, регулятор MIX устанавливается в минимальное
положение, а регулятором CENT делается небольшой сдвиг высоты тона
между обработанным и исходным сигналом. Это создает эффект
"дублирования голоса", который незаметным образом насыщает общую
звуковую картину. Максимально этот эффект можно получить, повернув
регулятор MIX по часовой стрелке до упора, при этом обработке подвергается
весь звуковой сигнал. В этом способе, сигнал может быть сдвинут на другие
клапаны вплоть до одной октавы выше или ниже изначального уровня.
Эффект будет напоминать звук "бурундука" или низкий тон "Дарт Вейдера"
при использовании с сигналом голоса.
Если регуляторы SEMI и CENT установлены в среднее положение, высота тона
остается неизменной. Регулировка SEMI будет давать сильно заметный
эффект, в то время как регулятор CENT вносит лишь небольшие изменения.
Регулятор DELAY вносит временную задержку между обработанным и
исходным сигналом. Регуляторы LO CUT и HI CUT позволяют ограничить
полосу частот обрабатываемого сигнала. Двойной эффект изменения высоты
тона (Dual Pitch) позволяет настраивать левый и правый стерео-каналы по
отдельности, а так же компенсировать уровень усиления (GAIN) и
устанавливать панорамирование двух каналов.
Stereo / Dual Guitar Amp
Смоделированный по педали эффектов Tech 21 SansAmp, этот стерео/двойной
эффект имитирует звук подключения инструмента к настоящему гитарному
усилителю. От переливающихся чистых тонов до полного хруста, данный
эффект позволит электрической гитаре прекрасно звучать даже при
отсутствии гитарного усилителя на сцене.
Регулятор PREAMP задает уровень входного сигнала перед схемой
регулировки искажения в определенной полосе частот. Регулятор BUZZ
настраивает искажения низких частот, PUNCH задает искажения средних
частот, а CRUNCH изменяет форму высоких частот и искажения для плавных и
резких нот. Регулятор DRIVE имитирует уровень искажений, вносимых
ламповым усилителем мощности. Регуляторы LOW и HIGH изменяют тембр
звучания, независимо от количества вводимых искажений, а общий уровень
выходного сигнала устанавливается регулятором LEVEL. Имитацию звука
гитарной акустической системы – кабинета можно отключить, если гитарист
уже использует реальный кабинет, что позволит эффекту функционировать
как педаль усиления (Boost) или искажения (Distortion). Двойной эффект
гитарного усилителя (Dual Guitar Amp) позволяет независимо регулировать
левый и правый каналы.
Уполномоченный дилер WWW.POP-MUSIC.RU
