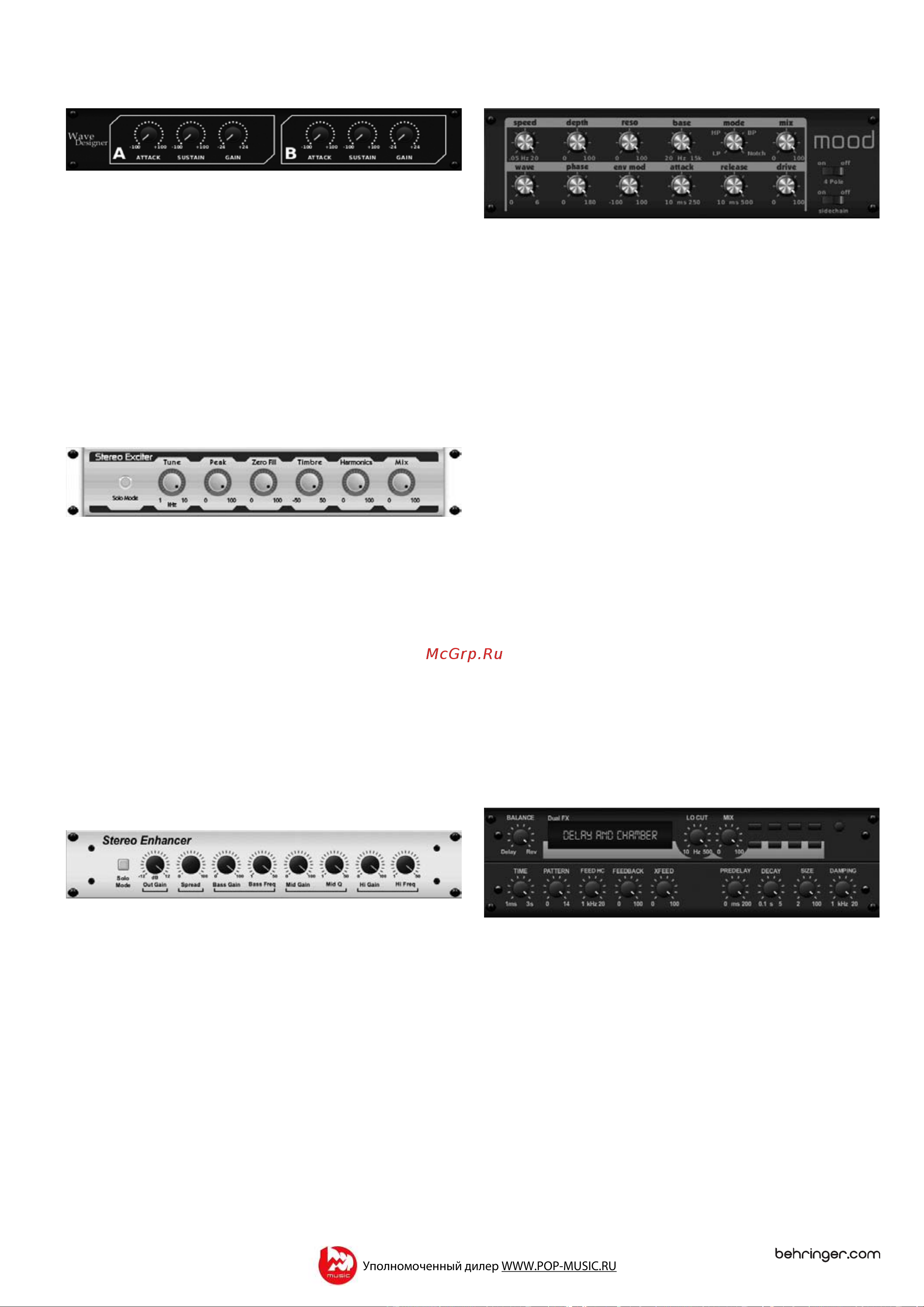

Цифровой микшер Х32 – Руководство пользователя 25
Wave Designer
Это мощный инструмент Attack и Sustain для регулировки импульсных и
динамических параметров сигнала. Используйте этот эффект для того, чтобы
малый барабан звучал как "щелчок" в миксе, или для сглаживания уровней
громкости ударных басовых инструментов (эффект построен на алгоритме
SPL Transient Designer).
Регулировка ATTACK может добавить энергичность или сгладить слишком
динамичные сигналы. Увеличение влияния регулятора SUSTAIN работает как
компрессор, позволяя амплитуде импульсных сигналов дольше держаться
перед затуханием. Данный эффект так же можно использовать для
уменьшения выдержки (sustain) и создания более отрывистых звуков
(staccato). Регулятор GAIN компенсирует изменение уровня сигнала,
вызванное влиянием эффекта.
Stereo Exciter / Dual Exciter
Эксайтеры увеличивают эффект присутствия и ясность звука живого
выступления, и незаменимы для придания чистоты, прозрачности и
гармоничных обертонов в студии звукозаписи. Этот эффект особенно полезен
для регулировки заполнения звука в разных помещениях и создания более
естественного звука при живом выступлении или записи (эффект построен на
известном алгоритме Aphex Aural Exciter).
Установите частоту фильтра в управляющей цепи регулятором TUNE, затем
отрегулируйте наклон характеристики фильтра регуляторами PEAK и ZERO
FILL. Поворот регулятора TIMBRE влево от центра добавляет больше нечетных
гармоник, а вправо от центра больше четных гармоник. Регулятором
HARMONICS настройте количество гармоник, добавляемых в сигнал, и
подмешайте обработанный сигнал в исходный регулятором MIX. Нажмите
кнопку SOLO MODE для выделения только обработанного сигнала, чтобы
можно было услышать, какой сигнал подмешивается в звук микса.
Stereo Enhancer / Dual Enhancer
Используемые в микшере Х32 энхансеры это так называемые
"психоделические эквалайзеры". Они могут улучшить спектр сигнала нижних,
средних и верхних частот, однако другими способами, чем используются в
стандартных эквалайзерах. Если необходимо создать максимально
энергичный, чистый и детальный звук без добавления общего уровня
громкости, на помощь приходят наши энхансеры (эффект построен на
алгоритме SPL Vitalizer).
Выберите положение регуляторов BASS GAIN, MID GAIN и HI GAIN для
настройки уровня сигнала соответствующих спектров НЧ, СЧ и ВЧ. Рабочие
частоты спектров НЧ и ВЧ можно установить регуляторами BASS FREQ и HI
FREQ, а для спектра СЧ можно настроить только ширину рабочей полосы
регулятором MID Q. Регулятор OUT GAIN компенсирует изменения уровня
сигнала в связи с добавлением эффекта, а регулятор SPREAD (только для
стерео-режима) выделяет стерео-составляющую для получения объемного
микса. Нажмите кнопку SOLO MODE для выделения только обработанного
сигнала, чтобы можно было услышать, какой сигнал подмешивается в звук
микса.
Mood Filter
В этом эффекте для изменения параметров фильтра, управляемого
напряжением, (фильтр VCF) используется генератор НЧ, автоматический
генератор огибающей и функция управляющей цепи, в которой сигнал канала
В управляет огибающей сигнала канала А. При использовании на электронных
инструментах, данный эффект имитирует естественный звук акустического
инструмента (эффект построен на алгоритме MiniMoog).
Данный фильтр может модулироваться огибающей сигнала с
использованием регуляторов ENV MOD (с положительным или
отрицательным уровнем), ATTACK и RELEASE. Фильтр так же может
модулироваться сигналом генератора НЧ. Регулятором WAVE выбираются 7
различных форм волны – треугольная, синусоидальная, положительная
пила, отрицательная пила, линейно нарастающий сигнал, прямоугольник, или
произвольная форма сигнала. Фазу можно сдвинуть на 180 градусов
регулятором PHASE. Регулятор SPEED определяет частоту генератора НЧ, а
регулятор DEPTH глубину модуляции генератора НЧ. Регулятором
RESO(NANCE) настройте резонансную частоту фильтра до появления
самовозбуждения. Регулятором BASE установите рабочую частоту фильтра от
20Гц до 15кГц. Переключатель MODE выбирает режим фильтра: фильтр НЧ
(LP), фильтр ВЧ (HP), полосовой фильтр (BP) и режекторный фильтр (Notch).
Используйте регулятор MIX для смешивания обработанного сигнала с
исходным. При переводе переключателя 4 POLE (4-полюсный фильтр) в
положение ON, наклон характеристики фильтра будет более крутой, чем в
положении OFF (2-полюсный фильтр). Регулятор DRIVE определяет уровень
величину эффекта и, если выведен на максимум, может вносить эффект
перегрузки (как при использовании реальных аналоговых фильтров). В
режиме с управляющей цепью (SIDECHAIN ON) обрабатывается только сигнал
левого канала, который затем подается на оба выхода. Огибающая сигнала
правого входного канала может использоваться в качестве источника
модулирующего сигнала.

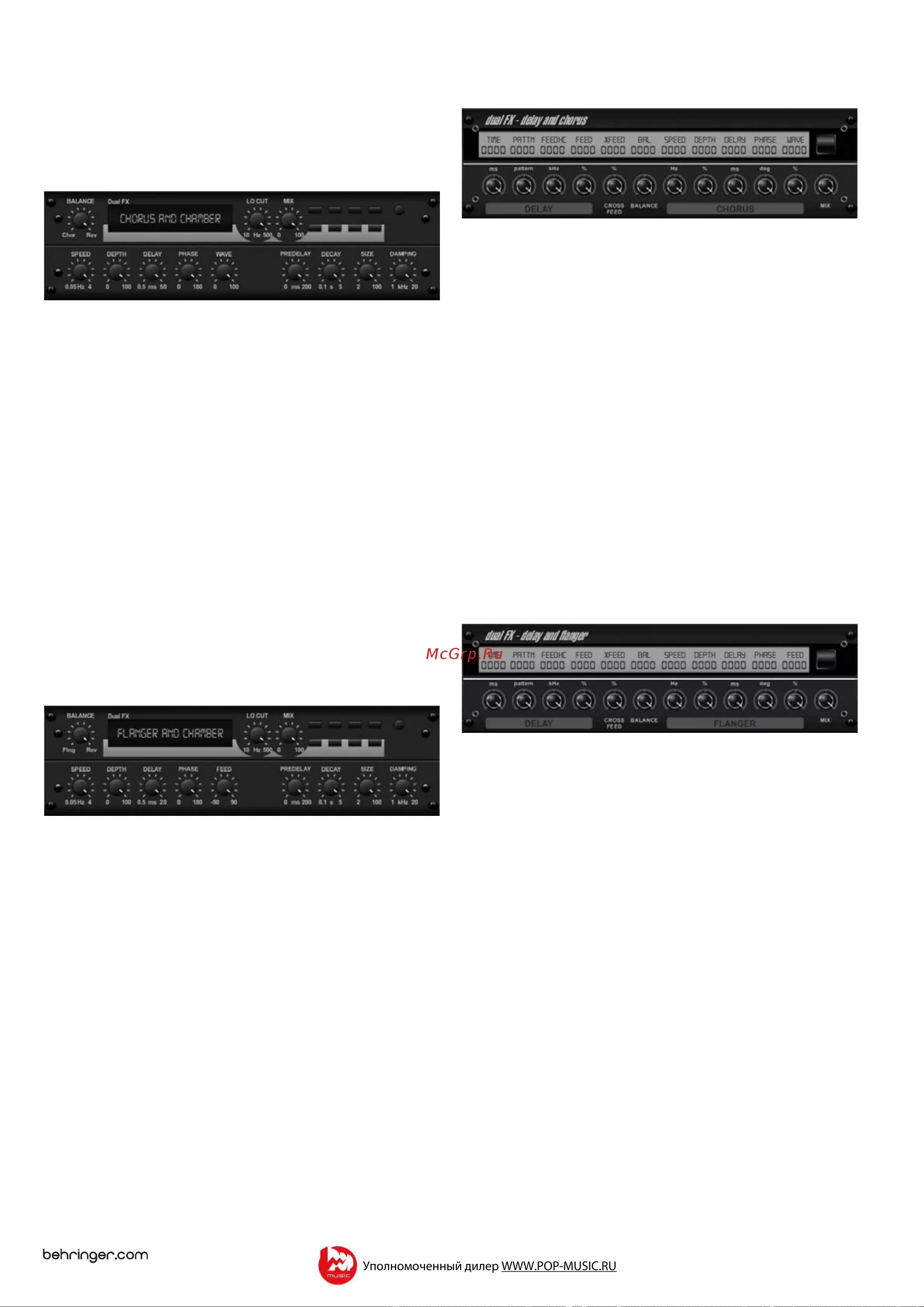

Delay + Chamber
В этом эффекте совмещена задержка и реверберация в камере так, чтобы
одна схема могла воспроизвести различную задержку и добавить
необходимую величину реверберации в выбранный сигнал. Эта схема
использует только одну область загрузки эффектов FX (эффект реверберации
построен на алгоритме Lexicon PCM 70).
Регулятор BALANCE используется для установки соотношения между
величиной задержки и реверберации. Низкие частоты можно вывести из
области действия эффекта регулятором LO CUT, а регулятором MIX задать
величину эффекта, вводимого в исходный сигнал. Регулятор TIME определяет
время задержки для сигнала левого канала, а регулятор PATTERN задает
коэффициент задержки для сигнала правого канала. Отрегулируйте сигнал
обратной связи (FEEDBACK) и обрежьте верхние частоты регулятором FEED HC
(отсечка ВЧ). Регулятор XFEED позволяет направить задержанный сигнал на
схему эффекта реверберации, т.е. вместо параллельной обработки,
реверберация в выбранной степени влияет на сигнал с эхо. Регулятор
PREDELAY определяет задержку перед введением реверберации в исходный
