LT
4
49

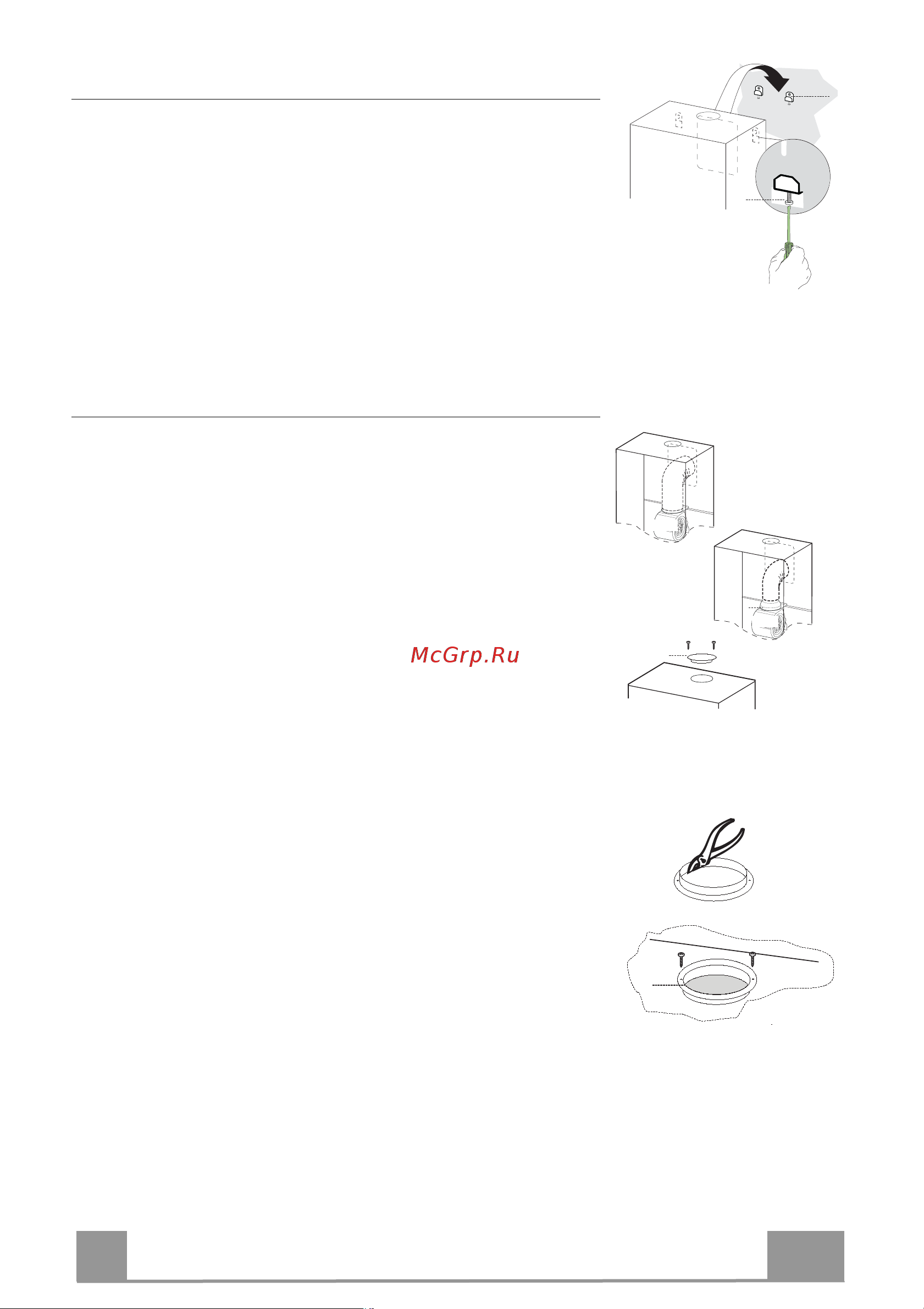

Gartraukio korpuso surinkimas
• Priderinkite du laikiklių 11a sraigtus Vr, įdėdami juos į savo
padėtį.
• Užkabinkite gaubto korpusą už dviejų laikiklių 11a.
• Patraukite „Comfort“ skydelį, kad jį atidarytumėte, po vieną
išimkite filtrus; pastumkite juos įrenginio galinės dalies link,
tuo pačiu metu patraukdami žemyn.
• Iš gaubto korpuso vidaus priveržkite sraigtus Vr, kad
išlygintumėte korpusą.
Vr
11a
Jungimas
VAMZDINIO GARTRAUKIO ORO ANGA
Jei montuojate gartraukį, šalinantį orą į lauką, pagal montuotojo
pasirinkimą naudojamas lankstus ar standus 150 ar 120 mm ø vamzdis,
reikalingas prijungti gartraukį prie oro išleidimo angos vamzdyno.
Vamzdis gali būti sujungiamas ant gartraukio viršutinės dalies ar
užpakalinės pusės.
Prieš prijungdami gartraukį prie oro išleidimo vamzdyno, nuimkite
šonines oro išleidimo groteles 8 ir plastikinį vamzdį 7. Priderinimo
jungė 9 turi būti nuimta tik tuo atveju, jei jungimo ø yra 150 mm.
UŽPAKALINĖ ORO IŠLEIDIMO ANGA
• Gręždami oro išleidimo skylę sienoje, atlikite darbus pagal schemą,
pateiktą sienų gręžimą aprašančioje dalyje.
• Ruošdami sienoje užpakalinę oro išleidimo skylę, naudokite žnyples.
• Tuo atveju, jei jungtis yra ruošiama naudojant 120 mm ø vamzdį, į
gartraukio korpuso angą įdėkite redukcinę jungę 9.
• Vamzdį pritvirtinkite, naudodami reikiamą kiekį vamzdžio apkabų
.
Ši priemonė kartu su gartraukiu nepateikiama.
• Jei yra, išimkite anglies filtrą.
• Metalo dangtį 10 pritvirtinkite prie gartraukio viršutinės oro
išleidimo skylės, naudodami pateiktus sraigtus.
VIRŠUTINĖ ORO IŠLEIDIMO ANGA
• Tuo atveju, jei jungtis yra ruošiama naudojant 120 mm ø vamzdį, į
gartraukio korpuso angą įdėkite redukcinę jungę 9.
• Nuimdami metalinio dangčio 10 centrinę dalį, naudokite žnyples.
Naudodami pateiktus sraigtus, pritvirtinkite dangtį prie oro išleidimo
skylės.
• Vamzdį pritvirtinkite, naudodami reikiamą kiekį vamzdžio apkabų.
Ši priemonė kartu su gartraukiu nepateikiama.
• Jei yra, išimkite anglies filtrą.
ø 150
9
ø 120
10
10
