FELSZERELÉS

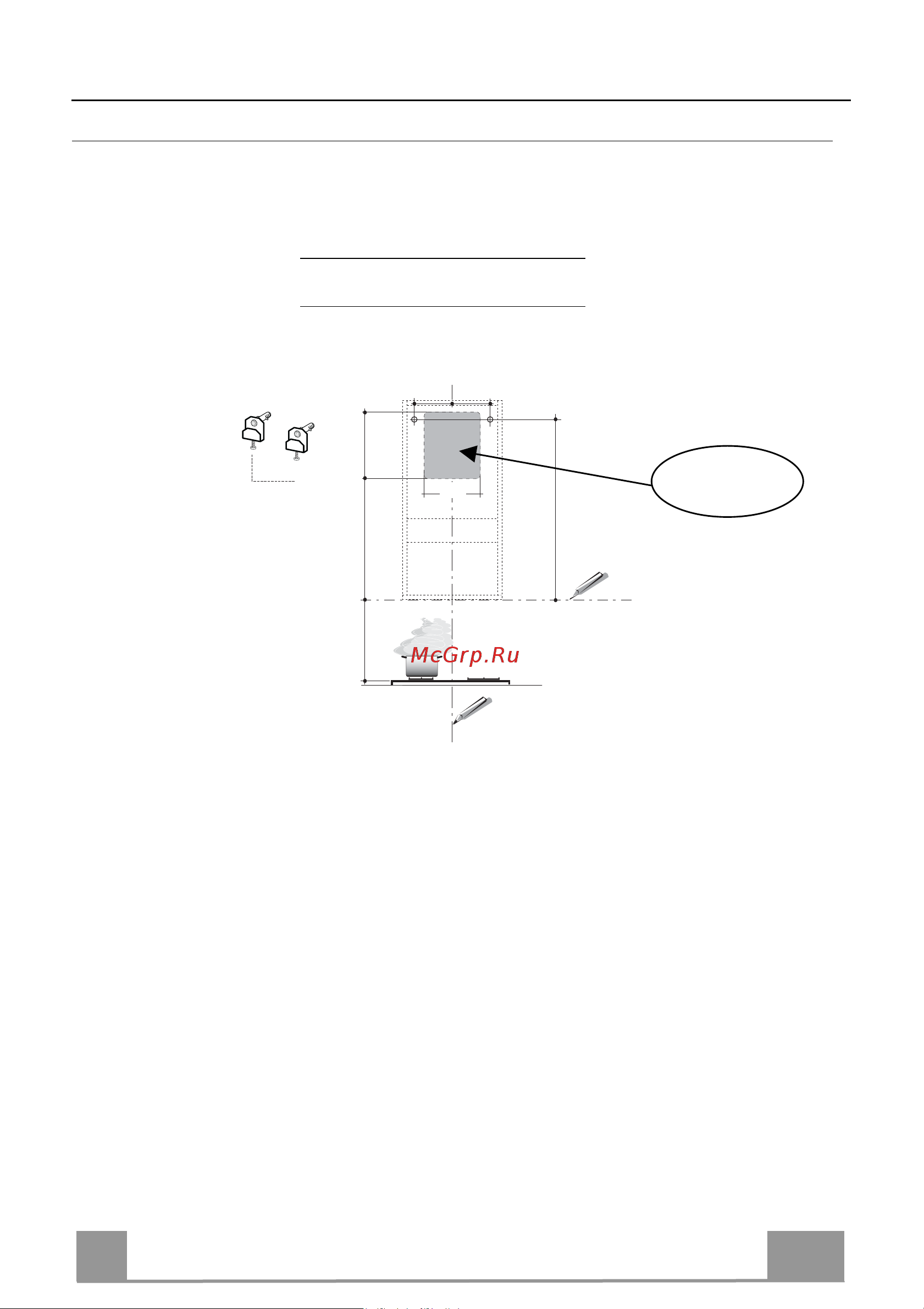

Falfuratok
Ha az elszívót kivezetéses változatban kívánja használni – tehát a csövet a készülék hátulján hoz-
za ki – akkor nem szabad elfeledkeznie arról, hogy a levegőelvezető cső nyílását az alábbi rajz
szerinti módon kell kialakítani.
Ha az elszívót keringetéses változatban szeretné használni, akkor ügyelnie kell arra, hogy a ké-
szülék teteje és a felső határ (mennyezet/konzol) között legalább 8-10 cm-es távolságot kell
hagynia.
Húzzon a falon:
• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgá-
ló terület közepén;
• egy vízszintes vonalat a főzőfelület fölött min. 550 mm-es magasságban;
• Az ábra szerinti módon jelöljön meg egy hivatkozási pontot 808 mm-re a vízszintes segéd-
vonal fölött és X mm-re (X = lásd a táblázatot a rajzon) a függőleges segédvonaltól jobbra.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A bejelölt pontoknál készítsen 12 mm átmérőjű furatokat.
• Helyezze be a furatokba a tipliket csavarral és 11a kengyellel, majd csavarja be azokat.
Hátulsó
levegõkimenet
Készüléktípus 45 60 90
X 180 240 390
