Faber CUBIA PLUS EV8 WH A60 335.0502.095 [58/96] Uzstādīšana
![Faber CUBIA PLUS EV8 WH A60 335.0502.095 [58/96] Uzstādīšana](/views2/2014250/page58/bg3a.png)
LV
5
58
Tvaika nosūcējs 45 60 90
X 180 240 390
550 mm min
11a
X
808
540 300
250
X
UZSTĀDĪŠANA

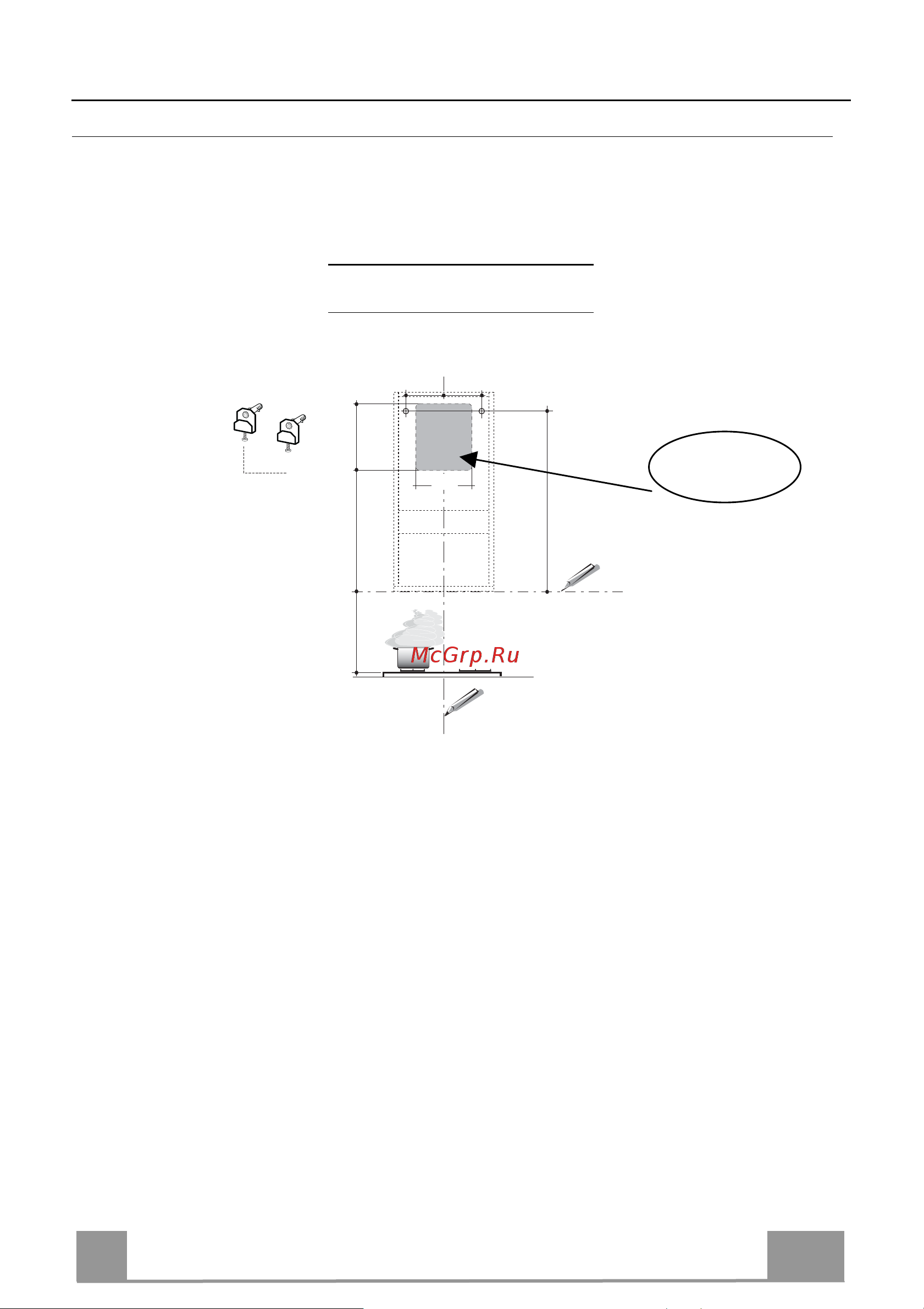

Sienas urbšana
Ja nepieciešams izmantot tvaika nosūcēju atbilstoši sūknēšanas versijai, kur gaisa izplūde
atrodas tvaika nosūcēja aizmugurē, jāņem vērā rasējumā zemāk sniegtie norādījumi, kas attiecas
uz pareizas gaisa izplūdes atveres urbšanas operāciju.
Uzstādot tvaika nosūcēju atbilstoši recirkulācijas versijai, jāņem vērā, ka atlikusī atstarpe starp
tvaika nosūcēju un augšējo robežu (griestiem vai plauktu) ir vismaz 8-10 cm.
Uz sienas uzzīmēt:
• vertikāla līnija līdz griestiem vai augšējai robežai, tvaiku nosūcēja uzstādīšanas laukuma
vidū;
• horizontā
lu līniju: min. 550 mm virs karsēšanas virsmas;
• Atzīmēt, kā parādīts, atskaites punktu 808 mm attālumā virs horizontālās atskaites līnijas un
X mm (X = skatīt tabulu attēlā) attālumā pa labi no vertikālās atskaites līnijas.
• Atkārtot šo darbību otrā pusē, pārbaudot līmeni.
• Izurbt atveres atzīmētajos punktos, izmantojot ø 12 mm urbi.
• Ievietot dībeļus kopā ar kronšteiniem 11a un skrūvēm, pēc tam tās pieskrūvēt.
Gaisa izplūdes zona
aizmugurē
