EE
6
68
Pliidikummi tüüp 45 60 90
X 180 240 390
550 mm min
11a
X
808
540 300
250
X
PAIGALDAMINE
Seina puurimine
Kui te soovite kasutada pliidikummi imemisversioonis õhu väljundiga pliidikummi tagaküljel, jär-
gige alljärgneva joonise juhiseid õhu väljundi ava õigeks puurimiseks.
Pliidikummi retsikuleeriva versiooni paigaldamisel tuleb arvestada, et pliidikummi ja ülemise pii-
raja (lagi või riiul) vahel peab olema vähemalt 8-10 cm vaba ruumi.

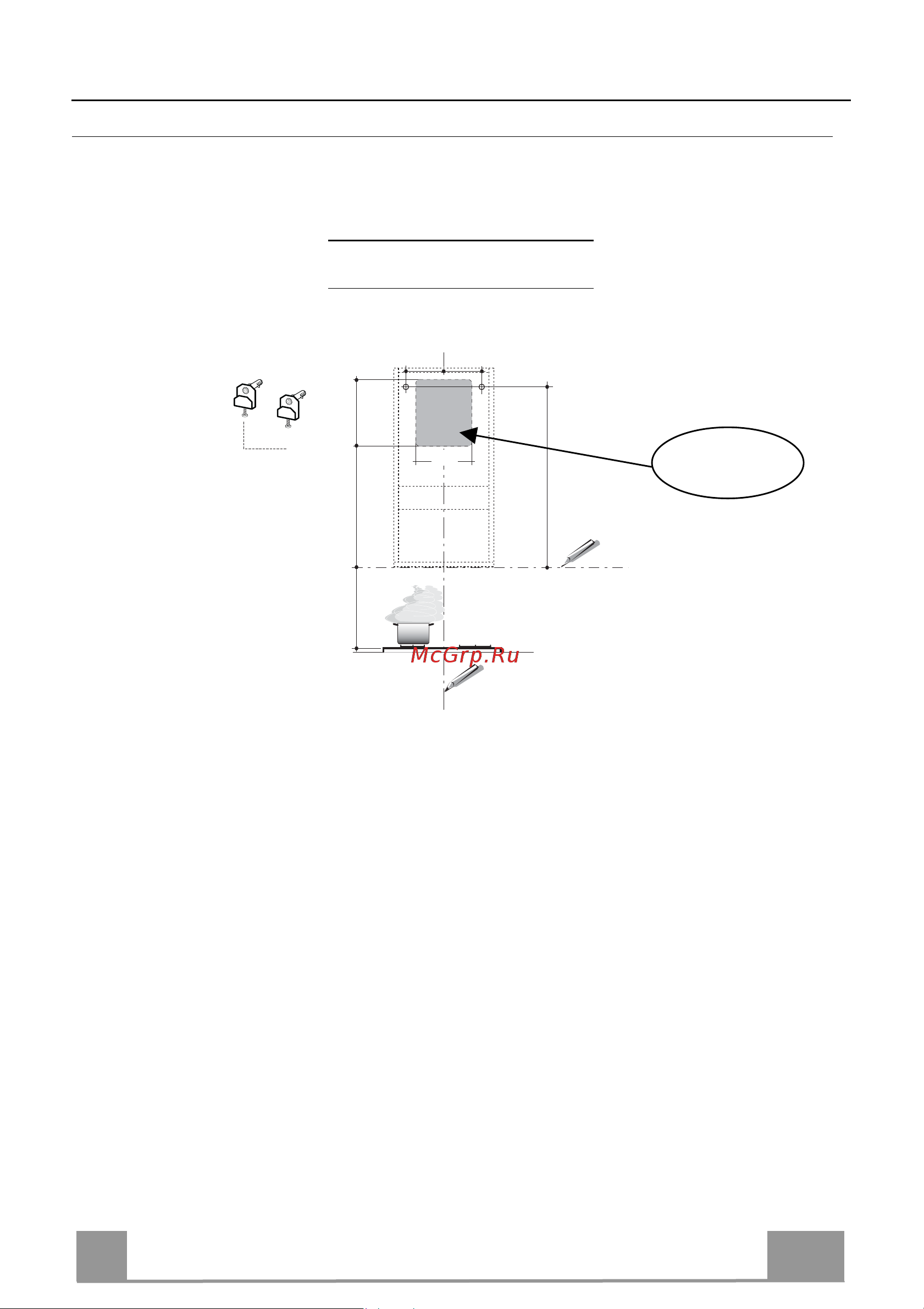

Joonistage seinale:
• Vertikaalne joon lae või ülemise piirajani, pliidikummi tulevase asukoha keskele;
• Horisontaalne joon: 550 mm üle pliidiplaadi;
• Märkige, nagu näidatud, viitepunkt 808 mm horisontaalsest viitejoonest kõrgemale ja X mm
(X= vaadake tabelist) vertikaalsest viitejoonest paremale.
• Korrake seda teisel küljel, kontrollides taset.
• Puurige märgitud punkte ø 12 mm puuriga.
• Paigaldage tüüblid, kruvid ja toed 11a aukudesse ning pingutage need.
Tagumise õhu
väljundi ala
