ASENNUS

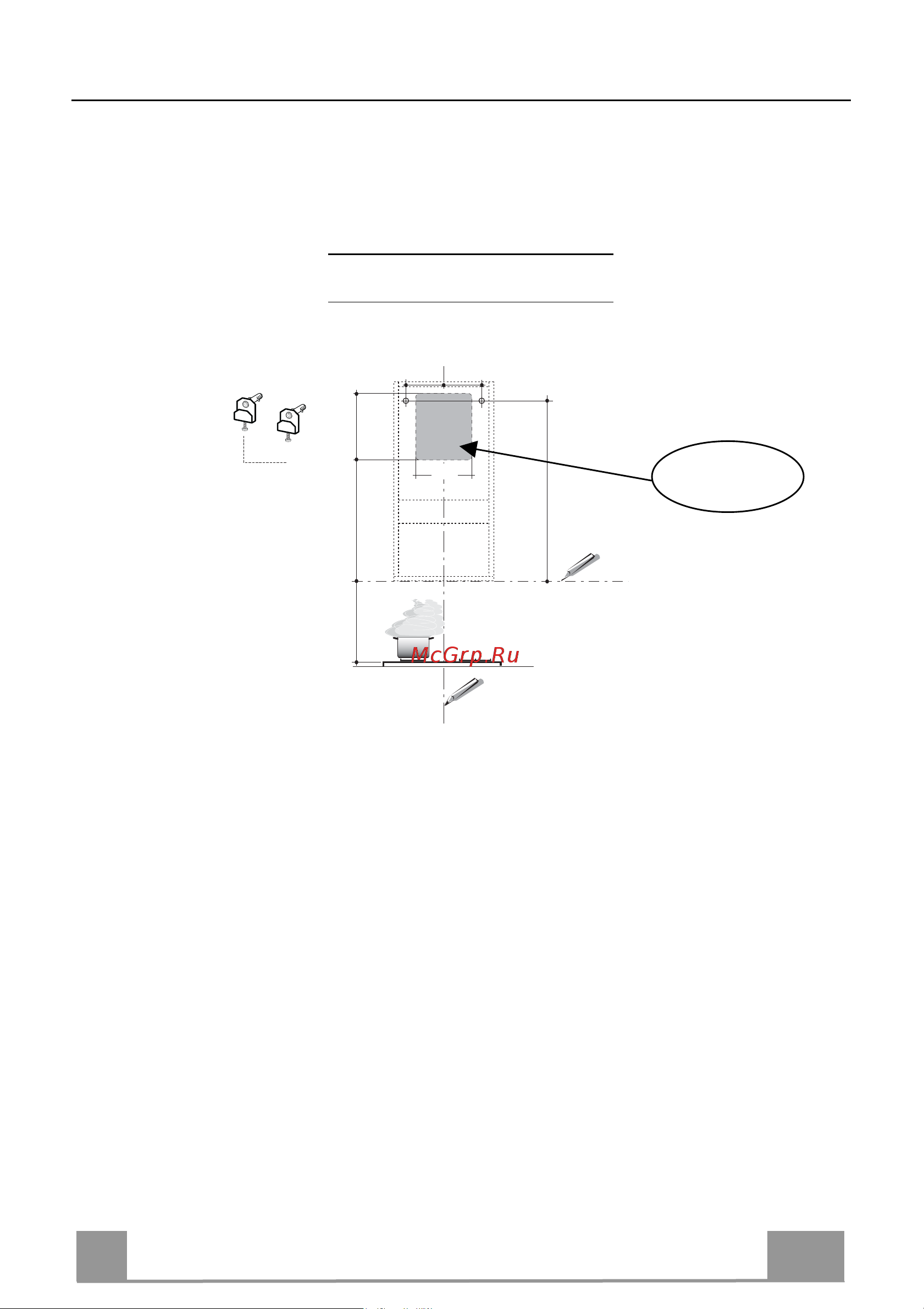

Seinän poraus
Alla esitetyt ohjeet koskevat ilmanpoistoaukon valmistusta. Jos tuuletin asennetaan poistoilma-
versiona toimivaksi ja ilma johdetaan ulos tuulettimen takaa, on ilmanpoistoaukko tehtävä kuvan
ohjeiden mukaisesti.
Mikäli tuuletin asennetaan kiertoilmaversiona toimivaksi, on tuulettimen ja katon (tai muun yläta-
son) väliin jäätävä ainakin 8-10 cm:n välietäisyys.
Tee seuraavat merkinnät seinään:
• pystysuora viiva kattoon tai muuhun ylätasoon asti tuulettimen asennusalueen keskikohtaan
• vaakasuora viiva vähintään 550 mm:ä keittotason yläpuolelle.
• Merkitse piirroksen osoittamalla tavalla kiintopiste 808 mm:ä vaakasuoran viivan yläpuolel-
le sekä X mm:ä (X = katso kuvan taulukon arvoja) pystysuoran viivan oikealle puolelle.
• Toista edellinen toimenpide vastakkaisella puolella. Tarkista vaaitus.
• Poraa reiät ø 12 mm merkittyihin kohtiin.
.• Laita tapit ruuveineen ja kannattimineen 11a reikiin ja kiristä.
Tuuletintyyppi 45 60 90
X 180 240 390
Ilmanpoisto-
alue
