HU
8
89

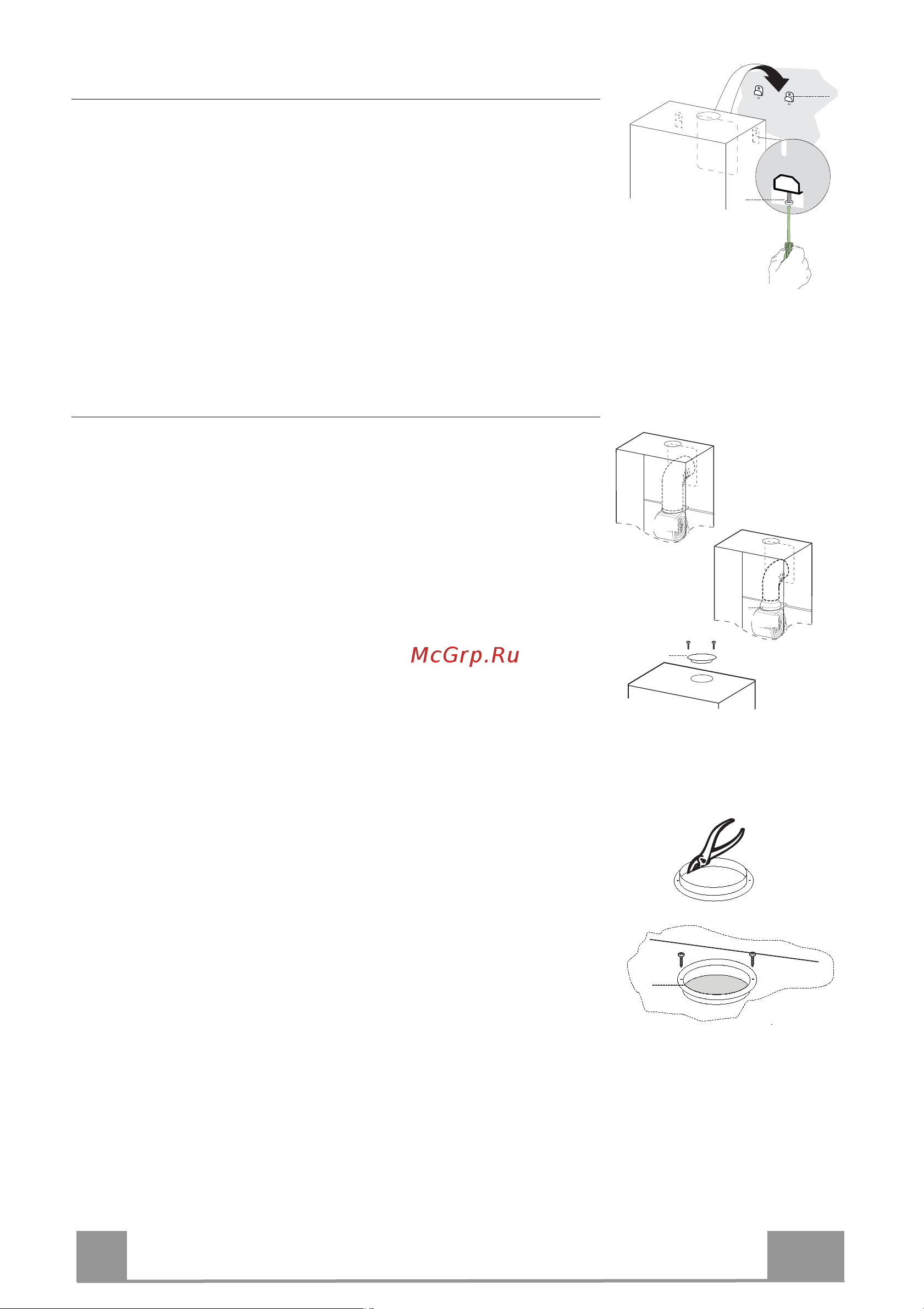

A készülékház felszerelése
• Állítsa be a 11a kengyelek két Vr csavarját a menet elejére.
• Akassza fel a készülékházat a két 11a kengyelre.
• Húzza meg és nyissa fel a zajcsökkentő panelt, majd egyenként
vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét meg-
nyomja és ezzel egy időben lefelé húzza.
• A készülékház belsejéből a Vr csavarokkal szintezze be a ké-
szülékházat.
Vr
11a
Bekötések
LEVEGŐKIMENET (KIVEZETÉSES VÁLTOZAT)
Kivezetéses változat esetén a szagelszívó és a levegőkimenet ösz-
szekötése a felszerelést végző szakember választásától függően
150 vagy 120 mm átmérőjű merev vagy rugalmas csővel történ-
jen. A csövet a készülék felső és hátsó részén át egyaránt ki lehet
vezetni.
A bekötések elvégzése előtt ki kell venni – ha ez még nem történt
meg – a 8 irányított rácsot és a 7 PVC csövet. A 9 szűkítőperemet
csak a 150-es csatlakoztatások elvégzéséhez kell eltávolítani.
HÁTSÓ KIVEZETÉS
• Ügyeljen arra, hogy a levegőelvezető cső nyílását a falfuratok-
ról szóló részben szereplő rajz szerint kell kialakítani.
• A hátsó kimeneti nyílást csípőfogóval törje át.
• A 120 mm átmérőjű csővel való összekötéshez illessze a 9
szűkítőperemet a készülékház kimenetére.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat.
Az ehhez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket.
• A tartozékként adott csavarokkal rögzítse a 10 dugót a készü-
lék felső kivezetéséhez.
FELSŐ KIVEZETÉS
• A 120 mm átmérőjű csővel való összekötéshez illessze a 9
szűkít
őperemet a készülékház kimenetére.
• Egy csípőfogó segítségével távolítsa el a 10 dugó középső ré-
szét, majd a tartozékként adott csavarokkal rögzítse azt a ké-
szülék felső kivezetéséhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat.
Az ehhez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket.
ø 150
9
ø 120
10
10
