FI
7
79

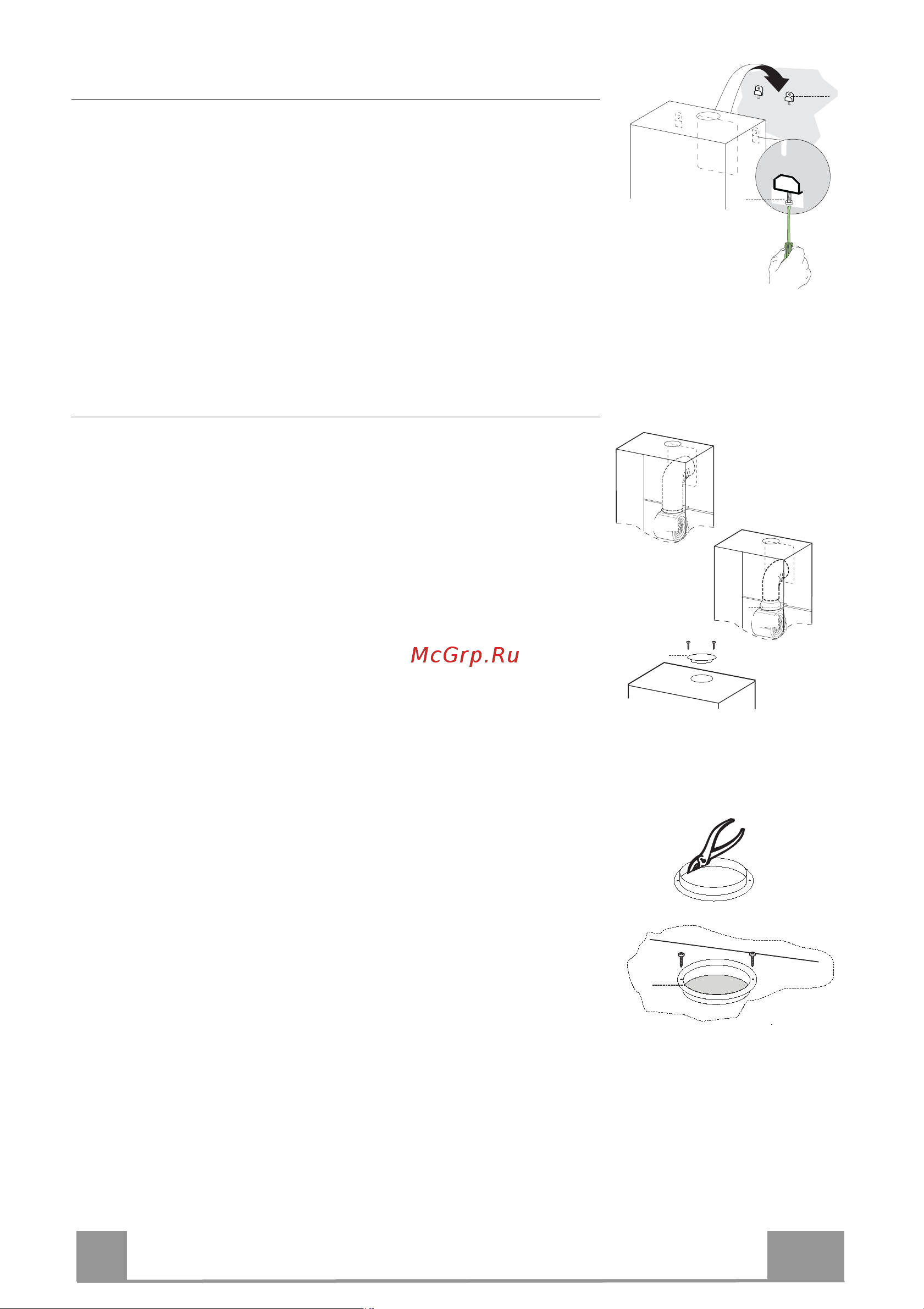

Tuulettimen asennus
• Aseta kannattimien 11a Vr-säätöruuvit paikoilleen niitä kiris-
tämättä.
• Nosta tuuletin 11a kannattimiin.
• Avaa Comfort Panel vetäen sitä kevyesti. Poista suodattimet
yksi kerrallaan painamalla niitä taaksepäin ja samalla alaspäin
vetämällä.
• Vaaita tuuletin Vr-säätöruuvien avulla tuulettimen sisäpuolel-
ta.
Vr
11a
Liitännät
ILMAN ULOSTULO IMUVERSIOSSA
Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen
putkella tai letkulla, ø 150 tai 120 mm, jonka valitsee asentaja.
Putken ulostulo voi olla liesituulettimen yläpuolella tai takana.
Ennen imuliitäntöjen tekemistä on irrotettava suuntausritilä 8 se-
kä pvc-putki 7, elleivät ne jo ole irti. Kavennuslaippa 9 poistetaan
vain, jos asennetaan putki ø 150.
ULOSTULO TAKANA
• Muista, että poistoaukko täytyy tehdä kappaleessa Seinän po-
raus kuvatun kaavion mukaan.
• Riko takaosan ulostuloaukko pihdillä.
• Putken ø 120 mm liittämistä varten liesituulettimen rungon
ulostuloaukkoon on asetettava kavennuslaippa 9.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toi-
mitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.
• Kiinnitä kansi 10 liesituulettimen yläosan ulostuloaukkoon
toimitetuilla ruuveilla.
ULOSTULO YLHÄÄLLÄ
• Putken ø 120 mm liittämistä varten liesituulettimen rungon
ulostuloaukkoon on asetettava kavennuslaippa 9.
• Poista kannen 10 keskiosa pihdeillä ja kiinnitä se liesituuletti-
men yläosan ulostuloaukkoon toimitetuilla ruuveilla.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toi-
mitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.
ø 150
9
ø 120
10
10
