Faber CUBIA PLUS EV8 WH A60 335.0502.095 [77/96] Mitat ja osat
![Faber CUBIA PLUS EV8 WH A60 335.0502.095 [77/96] Mitat ja osat](/views2/2014250/page77/bg4d.png)
FI
7
77

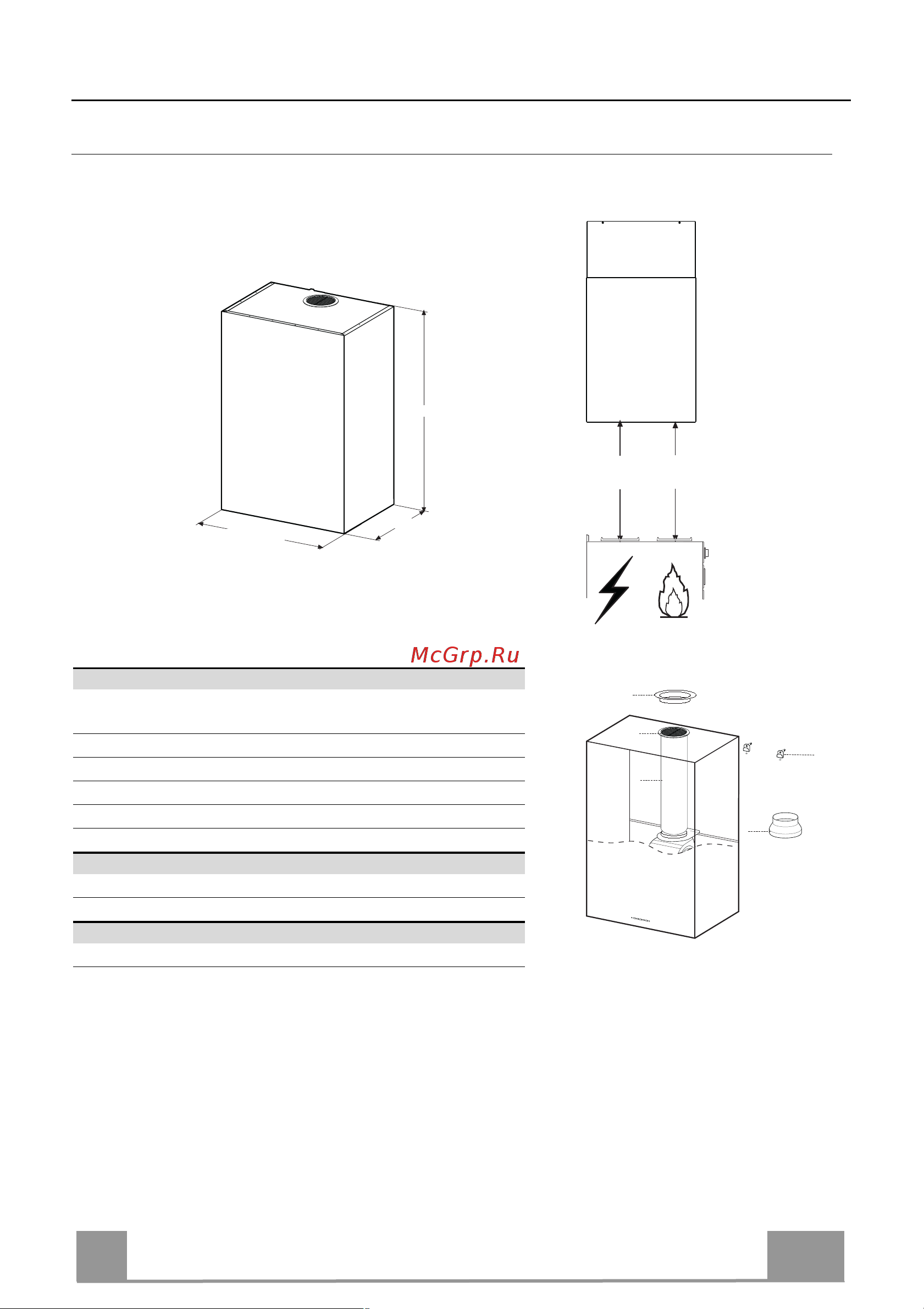

MITAT JA OSAT
Mitat
890
420
448 - 598 - 898
Min.
550mm
Min.
550mm
Osat
Viite Lkm Tuotteen osat
1 1 Liesituulettimen runko, johon kuuluu: Kytkimet, valo,
tuuletusyksikkö, suodattimet, alahormi
7 1 PVC-putki (Asennettu)
8 1 Suuntausritilä (Asennettu)
9 1 Sovituslaippa ø 150-120 mm
10 1 Tulppa
Viite Lkm Asennuksen osat
11a 2 Ruuvitulpat SB 12/10
Lkm Asiakirjat
1 Käyttöohjeet
9
11a
8
7
10
