LV
5
59

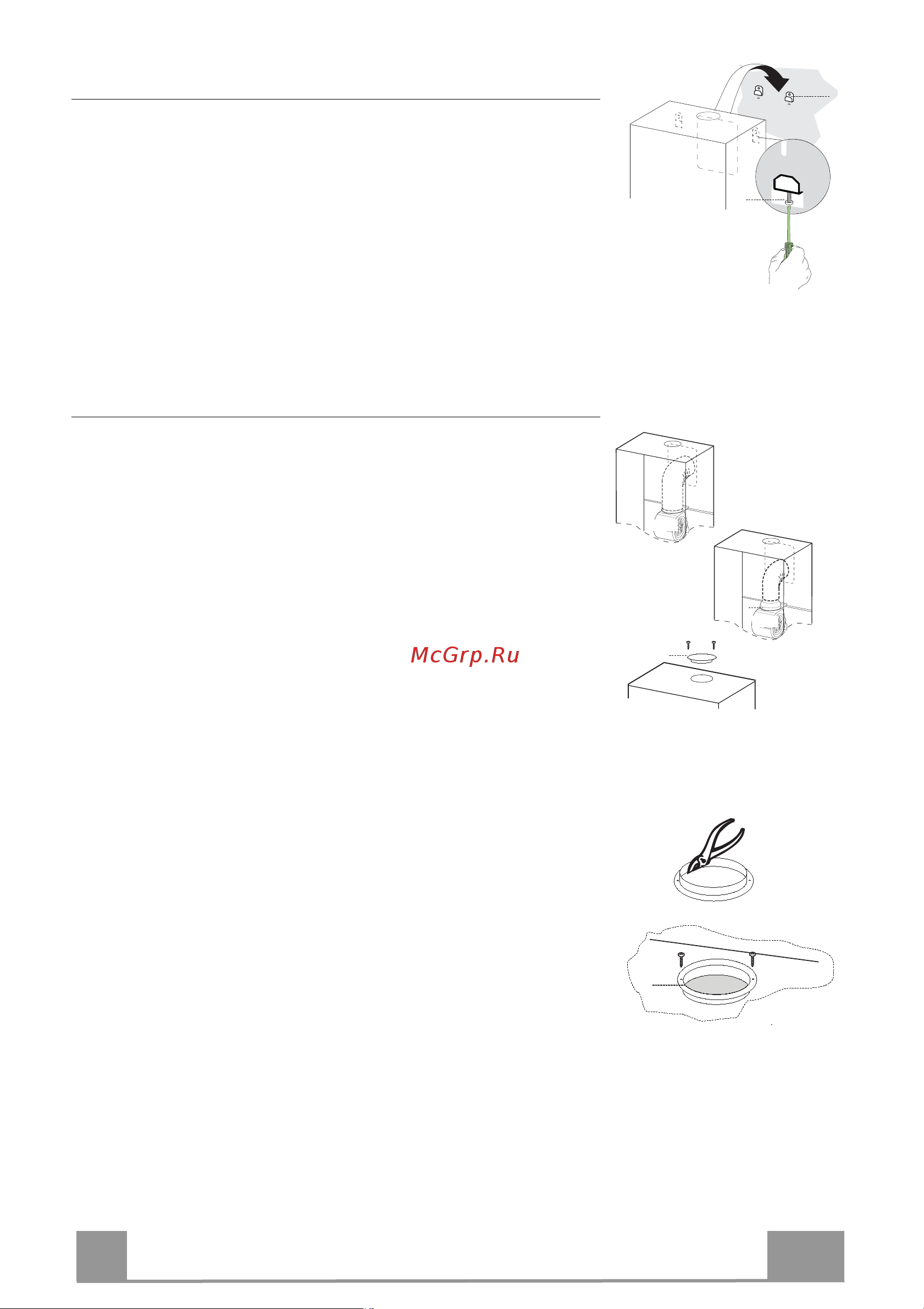

Tvaika nosūcēja korpusa montāža
• Noregulēt divas konsoļu 11a skrūves Vr, pareizi novietojot tās
savā vietā.
• Piekabināt tvaika nosūcēja korpusu divām konsolēm 11a.
• Pavilkt komforta paneli, lai to atvērtu, izņemt pēc kārtas filtrus,
pabīdīt tos uz iekārtas aizmugurējo daļu un vienlaicīgi pavilkt
lejup.
• No tvaika nosūcēja iekšpuses pievilkt skrūves Vr, lai
nolīmeņotu korpusu.
Vr
11a
Savienojums
GAISA IZPLŪDE ATBILSTOŠI KANĀLU SISTĒMAS TVAIKA NOSŪCĒJA
VERSIJAI
Uzstādot tvaika nosūcēja tvaiku nosūknēšanas versiju, pamatojoties uz
uzstādītāja izvēli, tiek izmantota stinga vai elastīga caurule ar ø 150 vai
120 mm, lai pievienotu tvaika nosūcēju gaisa izplūdes cauruļvadam.
Caurules pieslēgums var būt izveidots uz tvaika nosūcēja augšējās daļas
vai aizmugurē.
Pirms tvaika nosūcēja pievienošanas gaisa izplūdes kanālu sistēmai
noņemt gaisa izplūdes sānu režģi 8 un plastmasas cauruli 7. Pārejas atloks
9 ir jānoņem tikai tad, ja savienošanas diametrs ir 150.
GAISA IZPLŪDE AIZMUGURĒ
• Urbjot sienā gaisa izpl
ūdes atveri, ņemt vērā shēmu, kas attiecas sienas
urbšanu.
• Izmantot knaibles, izlaužot sienas aizmugurē gaisa izplūdes atveri.
• Ja savienojums tiek veikts, izmantojot ø 120 mm cauruli, tad ievietot
tvaika nosūcēja korpusa izplūdes izejā sašaurinājuma atloku 9.
• Nostiprināt cauruli, izmantojot pietiekamu cauruļu skavu daudzumu.
Šis materiāls netiek piegādāts kopā ar tvaika nosūcēju.
• Noņemt ogles filtru, ja tas iekļauts piegādes komplektā.
• Nostiprināt metāla vāku 10 tvaika nosūcēja augšējās gaisa izplūdes
atverē, izmantojot komplektācijā iekļautās skrūves.
AUGŠĒJĀ GAISA IZPLŪDE
• Ja savienojums tiek veikts, izmantojot ø 120 mm cauruli, tad ievietot
tvaika nosū
cēja korpusa izplūdes izejā sašaurinājuma atloku 9.
• Izmantot knaibles, noņemot metāla vāka 10 centrālo daļu. Nostiprināt
vāku tvaika nosūcēja gaisa izplūdes atverē, izmantojot komplektācijā
iekļautās skrūves.
• Nostiprināt cauruli, izmantojot pietiekamu cauruļu skavu daudzumu.
Šis materiāls netiek piegādāts kopā ar tvaika nosūcēju.
• Izņemt ogles filtru, ja tas iekļauts piegādes komplektā.
ø 150
9
ø 120
10
10
