EE
6
69

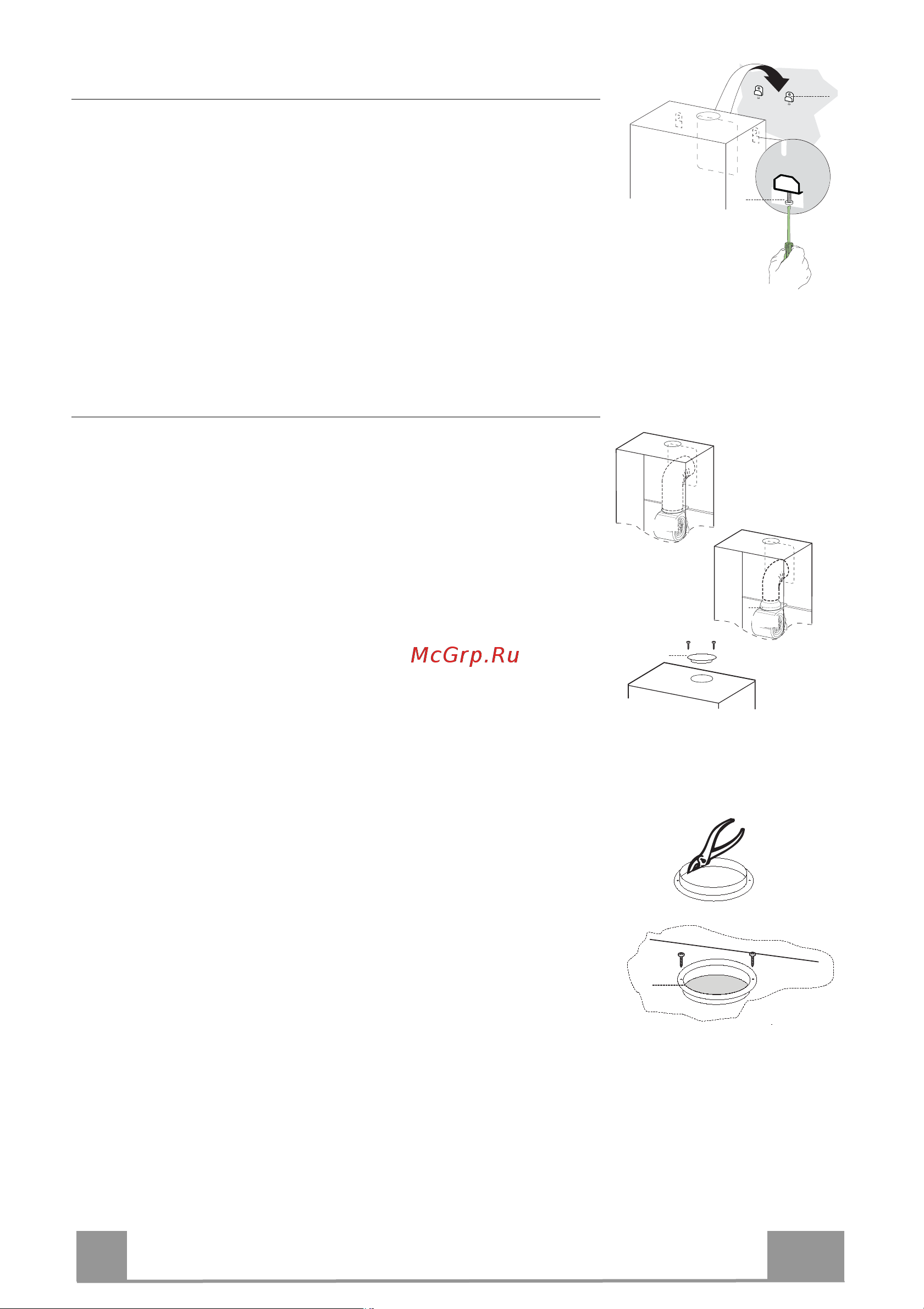

Pliidikummi korpuse monteerimine
• Reguleerige klambrite 11a kaks kruvi Vr need lihtsalt kohale
asetades.
• Riputage pliidikummi korpus kahele klambrile 11a.
• Tõmmake paneeli selle avamiseks, eemaldage filtrid ükshaa-
val, vajutage neid seadme tagaosa suunas ning tõmmake neid
samal ajal alla.
• Korpuse loodi viimiseks pinguldage pliidikummi korpuse seest
kruvisid Vr.
Vr
11a
Ühendus
ÕHUVÄLJUND TORUSTIKUGA PLIIDUKUMMI VERSIOONIS
Torustikuga pliidikummi paigaldamisel, paigaldaja valikul, kasu-
tatakse jäika või painduvat ø 150 või 120 mm toru, et ühendada
pliidikumm õhuväljundi torustikuga. Toruühenduse saab teha
pliidikummi ülaosale või tagaküljele.
Enne pliidikummi õhuväljundi torustikuga ühendamist eemalda-
ge külgmine õhuväljundi võre 8 ja plastmastoru 7. Kohandav
äärik 9 tuleb eemaldada ainult juhul, kui ühendusdiameeter on
150.
TAGUMINE ÕHUVÄLJUND
• Õhuväljundi puurimisel seina sisse, tuleb järgida seina puuri-
mise osas toodud joonist.
• Kasutage tagumise õhuväljundi ava seina murdmiseks tange.
• Kui ühendus tehakse ø 120 mm toru abil, paigaldage
siirdmikäärik 9 pliidikummi korpuse väljundile.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole
lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.
• Kinnitage metallkate 10 kaasasolevate kruvide abil pliidikum-
mi ülemise õhuväljundi avale.
ÜLEMINE ÕHUVÄLJUND
• Kui ühendus tehakse ø 120 mm toru abil, paigaldage
siirdmikäärik 9 pliidikummi korpuse väljundile.
• Kasutage metallkatte 10 keskmise osa eemaldamised tange.
Kinnitage kate kaasasolevate kruvide abil pliidikummi õhuväl-
jundi avale.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole
lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.
ø 150
9
ø 120
10
10
