162 | Eesti
Mõõteseadme täpsusekontroll
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt ülespoole suunatud
temperatuurierinevused võivad laserkiire kõrvale kallutada.
Kuna temperatuuride kihistumine on kõige suurem just
maapinna lähedal, peaksite mõõteseadme alates
mõõtelõigust 20m alati statiivile kinnitama. Lisaks
paigaldage mõõteseade võimalikult tööpinna keskele.
Väliste mõjude kõrval võivad hälbeid tekitada ka
seadmepõhised mõjud (nt kukkumised või tugevad löögid).
Seepärast kontrollige nivelleerimistäpsust iga kord enne töö
algust.
Kontrollige alati kõigepealt horisontaalse laseri joone
nivelleerimistäpsust ja seejärel vertikaalsete laseri joonte
nivelleerimistäpsust.
Kui mõõteriist peaks kontrollimisel ületama maksimaalset
hälvet, laske seda remontida mõnes Bosch-
klienditeeninduses.

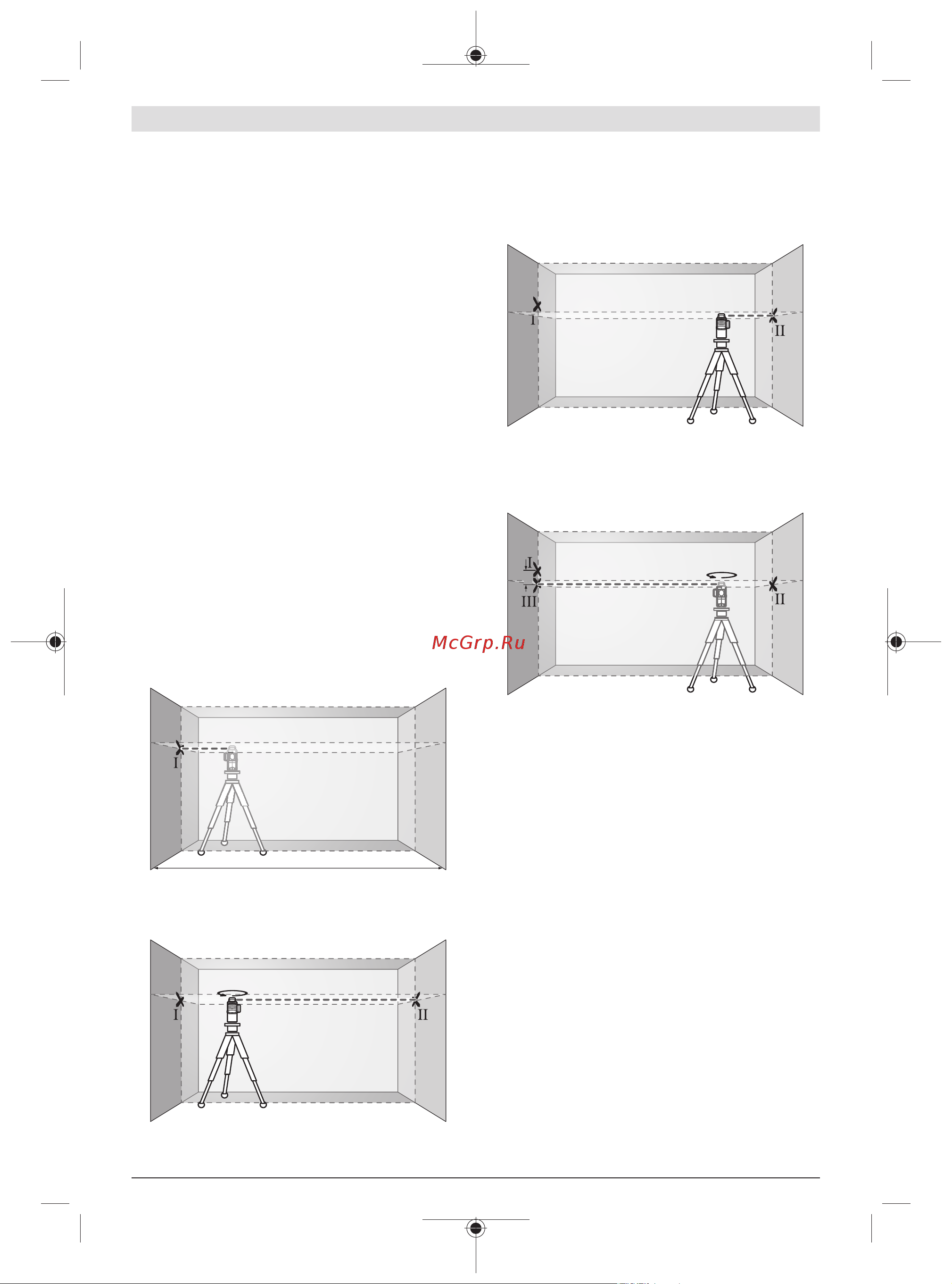

Põikitelje horisontaalse nivelleerimistäpsuse
kontrollimine
Kontrollimiseks vajate vaba mõõtelõiku 5m kindlal
aluspinnal kahe seina, A jaB vahel.
Paigaldage mõõteseade seina A lähedale statiivile või
asetage tugevale, tasasele aluspinnale. Lülitage
mõõteseade sisse nivelleerimisautomaatikaga
töörežiimis. Valige töörežiim, milles moodustatakse
mõõteseadme ette horisontaalne laseritasand ja
vertikaalne laseritasand.
A
B
5 m
Suunake laser lähemale seinaleA ja laske mõõteseadmel
nivelleeruda. Märgistage punkti keskkoht, kuss laseri
jooned seinal ristuvad (punkt).
A
B
180°
Pöörake mõõteseadet 180°, laske nivelleeruda ja
märgistage laseri joonte ristumispunkt vastasoleval
seinalB (punktII).
Paigaldage mõõteseade –ilma seda pööramata – seina B
lähedale, lülitage sisse ja laske nivelleeruda.
A
B
Joondage mõõteseade (statiivi abil või vajadusel
alusplaate kasutades) kõrguse suunas nii, et laseri joonte
ristumispunkt oleks täpselt eelnevalt märgitud punktis II
seinal B.
A
B
d
180°
Pöörake mõõteseadet ilma kõrgust muutmata 180°.
Suunake see seinale A nii, et vertikaalne laseri joon läbiks
juba märgistatud punkti I. Laske mõõteseadmel
nivelleeruda ja märgistage seinal A laseri joonte
ristumispunkt (punkt III).
Märgistatud punktide I ja III vahekaugus d seinal A näitab
mõõteseadme tegelikku kõrgusehälvet.
Mõõtelõigul 2×5m=10m on maklsimaalne lubatud hälve:
10m×±0,3mm/m=±3mm. Erinevus d punktide ja
vahel tohib olla järelikult kõige rohkem 3mm.
Vertikaalsete joonte nivelleerimistäpsuse kontrollimine
Kontrollimiseks vajate ukseava, mille mõlemal pool on
vähemalt 2,5m vaba ruumi (tugeval aluspinnal).
Paigaldage mõõteseade ukseavast 2,5m kaugusele
tugevale tasasele aluspinnale (mitte statiivile). Lülitage
mõõteseade sisse nivelleerimisautomaatikaga
töörežiimis. Valige töörežiim, milles moodustatakse
mõõteseadme ette vertikaalne laseritasand.
1 609 92A 7L8 | (22.04.2022) Bosch Power Tools
