86 | Polski
krywał się z zaznaczonym uprzednio punktemII na ścia-
nieB.
A
B
d
180°
Obrócić urządzenie pomiarowe o 180°, nie zmieniając je-
go wysokości. Skierować wiązkę na ścianę A tak, aby pio-
nowa linia laserowa przebiegała przez uprzednio zazna-
czony punkt I. Zaczekać, aż urządzenie pomiarowe się wy-
poziomuje i zaznaczyć punkt przecięcia linii laserowej na
ścianie A (punkt III).
Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
i na ścianie A wyniknie rzeczywiste odchylenie urzą-
dzenia pomiarowego.
Na odcinku pomiarowym wynoszącym 2×5m=10m mak-
symalne dopuszczalne odchylenie nie może przekraczać:
10m×±0,3mm/m=±3mm. Różnica d pomiędzy punkta-
mi i może zatem wynosić maksymalnie 3mm.
Kontrola dokładności niwelacyjnej pionowych linii
laserowych

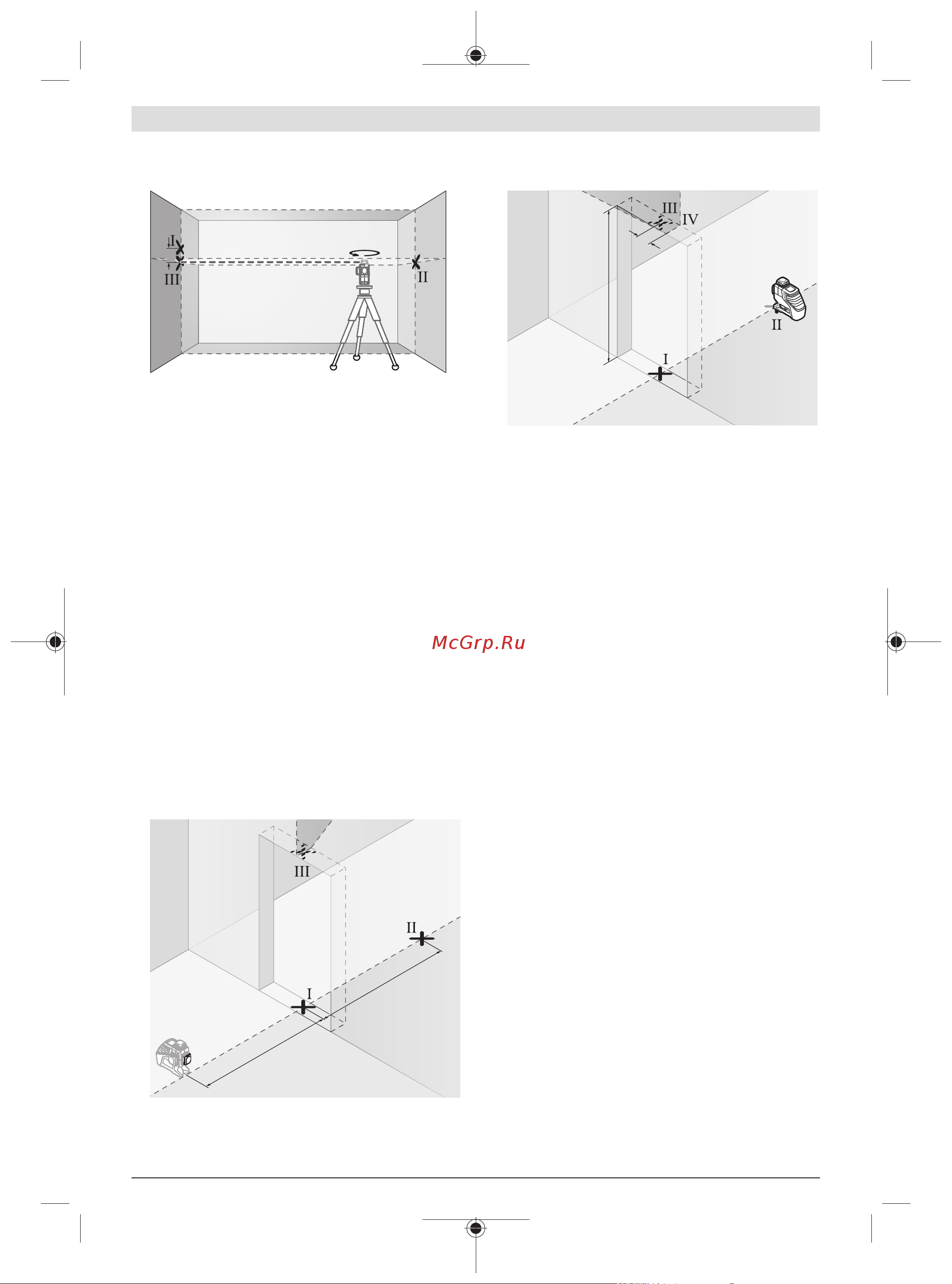

Do przeprowadzenia kontroli potrzebny jest otwór drzwio-
wy. Po obu stronach drzwi musi być minimum 2,5 m wolne-
go miejsca. Niezbędne jest też stabilne podłoże.
Ustawić urządzenie pomiarowe w odległości 2,5 m od
otworu drzwiowego na stałym, równym podłożu (nie na
statywie). Włączyć urządzenie pomiarowe wraz z funkcją
automatycznej niwelacji. Wybrać taki tryb pracy, w któ-
rym emitowana jest jedna pionowa płaszczyzna laserowa
frontalnie przed urządzeniem pomiarowym.
2,5 m
2,5 m
Zaznaczyć środek poziomej linii laserowej na podłodze w
otworze drzwiowym (punkt I), w odległości 5 m po drugiej
stronie otworu drzwiowego (punkt II), jak również na gór-
nej framudze otworu drzwiowego (punkt III).
2 m
d
Obrócić urządzenie pomiarowe o 180° i ustawić je z dru-
giej strony otworu drzwiowego, bezpośrednio za punktem
II. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, a
następnie skierować pionową linię laserową w taki spo-
sób, by jej środek przebiegał dokładnie przez punkty I i II.
Zaznaczyć środek linii laserowej na górnej krawędzi otwo-
ru drzwiowego, jako punkt .
Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
i wyniknie rzeczywiste odchylenie urządzenia po-
miarowego od prostopadłej.
Należy zmierzyć wysokość otworu drzwiowego.
Powtórzyć ten proces pomiarowy dla drugiej pionowej płasz-
czyzny laserowej. Wybrać taki tryb pracy, w którym emito-
wana jest jedna pionowa płaszczyzna laserowa z boku urzą-
dzenia pomiarowego, i obrócić urządzenie przed rozpoczę-
ciem pomiaru o 90°.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna wysokość otworu drzwiowego ×0,3mm/m
Przykład: Przy wysokości otworu drzwiowego 2m maksy-
malne odchylenie może wynosić
2×2m×±0,3mm/m=±1,2mm. W związku z tym punkty
i mogą być od siebie oddalone maksymalnie o 1,2mm.
Wskazówki dotyczące pracy
u Do zaznaczania należy używać zawsze tylko środka li-
nii laserowej. Szerokość linii laserowej zmienia się w za-
leżności od odległości.
Praca z laserową tablicą celowniczą
Laserowa tablica celownicza (17) poprawia widoczność
wiązki laserowej przy niekorzystnych warunkach lub więk-
szych odległościach.
Odblaskowa połowa laserowej tablicy celowniczej (17) po-
prawia widoczność linii laserowej, przez transparentną poło-
wę linia laserowa jest widoczna także od tyłu laserowej tabli-
cy celowniczej.
Praca ze statywem (osprzęt)
Aby zapewnić stabilną podstawę pomiaru z ustaloną wysoko-
ścią, zaleca się użycie statywu. Urządzenie pomiarowe z
przyłączem do statywu 1/4" (8) założyć na gwint statywu
1 609 92A 7L8 | (22.04.2022) Bosch Power Tools
