5 Установка
5.1 Установка монтажной рамы
1. Просверлите два отверстия диаметром 10 мм для нижней части
монтажной рамы.
Внимание
Убедитесь, что все отверстия находятся на одном уровне.
2. Установите дюбеля.
3. При помощи двух поставляемых винтов закрепите на стене
нижнюю часть монтажной рамы.
4. Разложите монтажную раму и отметьте на стене два отверстия
для просверливания для верхней части монтажной рамы.
5. Просверлите два отверстия диаметром 10 мм.
6. Установите дюбеля.
7. При помощи двух поставляемых винтов закрепите на стене
верхнюю часть монтажной рамы.
8. Выдвините нижнюю часть монтажной рамы. Выполните
следующие действия:
8.1. Снимите пластиковые винты на нижней части рамы.
8.2. Выдвините монтажную раму до максимальной глубины.
8.3. После удлинения монтажной рамы закрепите ее на месте
при помощи винтов.
5.2
Расположение котла
1. Снять защитные колпачки, установленные на гидравлических
входах и выходах котла.

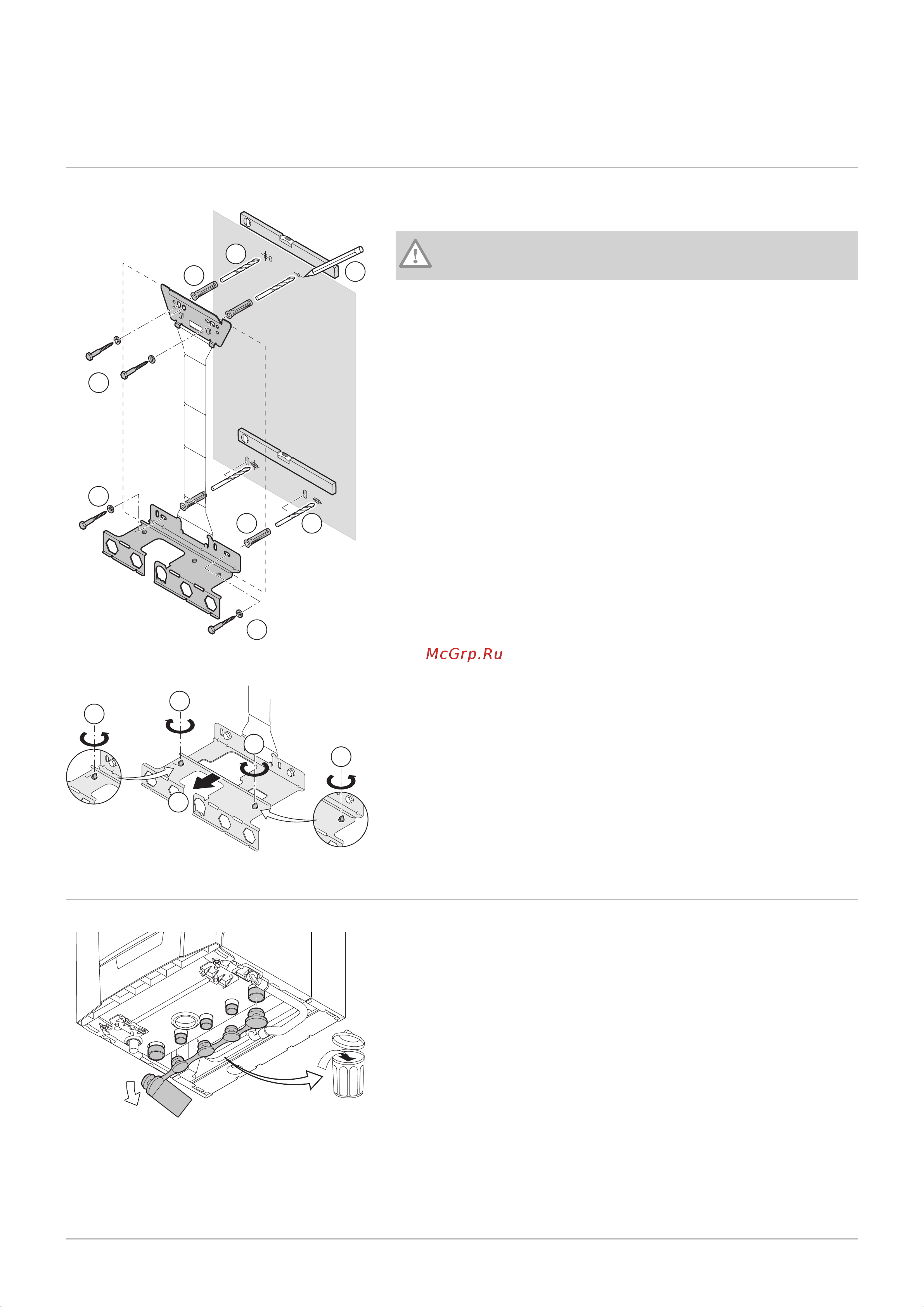

Рис.15 Установка монтажной рамы
AD-0000156-01
1
5
6
2
3
3
4
7
Рис.16 Удлинение монтажной рамы
AD-0000265-01
8.3
8.2
8.3
8.1
8.1
Рис.17 Снять защитные крышки
AD-3001297-01
5 Установка
28 PMC-S 7720291 - v.01 - 08032019
