DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [44/92] Окончательные инструкции
![DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [44/92] Окончательные инструкции](/views2/2022889/page44/bg2c.png)
Значения для минимальной мощности для G31
(пропан)
O
2
, %
(1)
PMC-S 30/35 MI 4.9
(1)
– 5.4
PMC-S 34/39 MI 4.9
(1)
– 5.4
(1) Номинальное значение
Таб 39 Проверка/настройка значений O
2
на минимальной
мощности для G30/G31 (бутан/пропан)
Значения для минимальной мощности для
G30/G31 (бутан/пропан)
O
2
, %
(1)
PMC-S 24 5.8
(1)
– 6.3
PMC-S 34 4.9
(1)
– 5.4
PMC-S 24/28 MI 5.8
(1)
– 6.3
PMC-S 30/35 MI 4.9
(1)
– 5.4
PMC-S 34/39 MI 4.9
(1)
– 5.4
(1) Номинальное значение
4. Если измеренное значение выходит за пределы значений,
указанных в таблице, то изменить соотношение газ-воздух.
5. С помощью регулировочного винта B настроить для
используемого типа газа процентное содержание O
2
на
номинальное значение. Значение всегда должно находиться в
пределах диапазона от верхнего до нижнего заданного
предельного значения.
Важная информация
Если процентное содержание O
2
слишком высокое, то
повернуть регулировочный винт B по часовой стрелке для
снижения процентного содержания.
Если процентное содержание O
2
слишком низкое, то
повернуть регулировочный винт
B против часовой стрелки
для увеличения процентного содержания.
7.4
Окончательные инструкции
1. Снимите измерительное оборудование.
2. Закрепите винтами заглушку отвода для измерения продуктов
сгорания.
3. Закрыть газовый кран.
4. Установить обшивку на место.
5. Разогреть отопительную систему до температуры примерно 70°C.
6. Выключите котел.
7. Через 10 минут удалить воздух из системы отопления.
8. Включите котел.
9. Проверить давление воды. При необходимости выполните
подпитку системы центрального отопления.

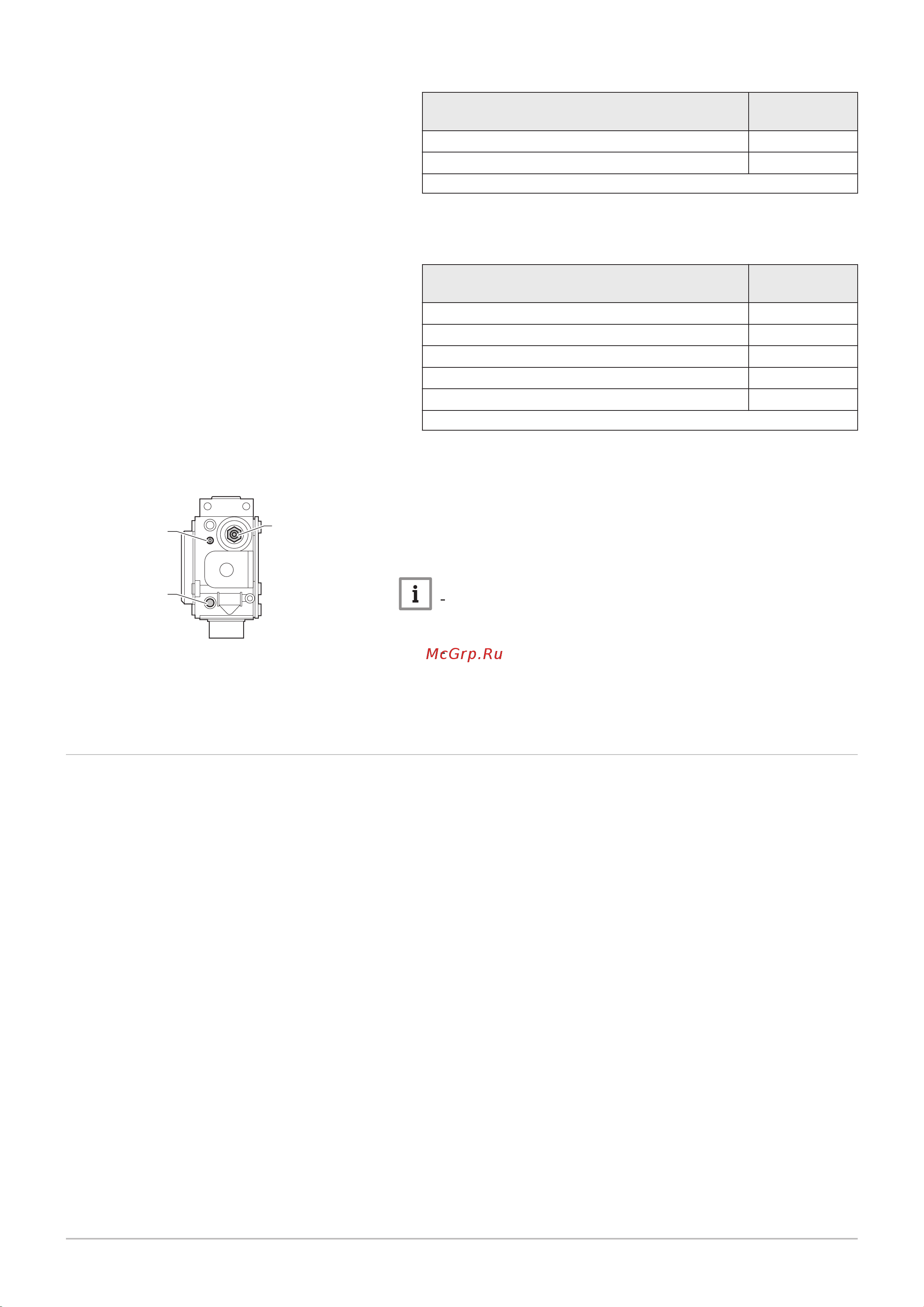

Рис.50
Газовый клапан
AD-3000975-01
A
C
B
7 Ввод в эксплуатацию
44 PMC-S 7720291 - v.01 - 08032019
