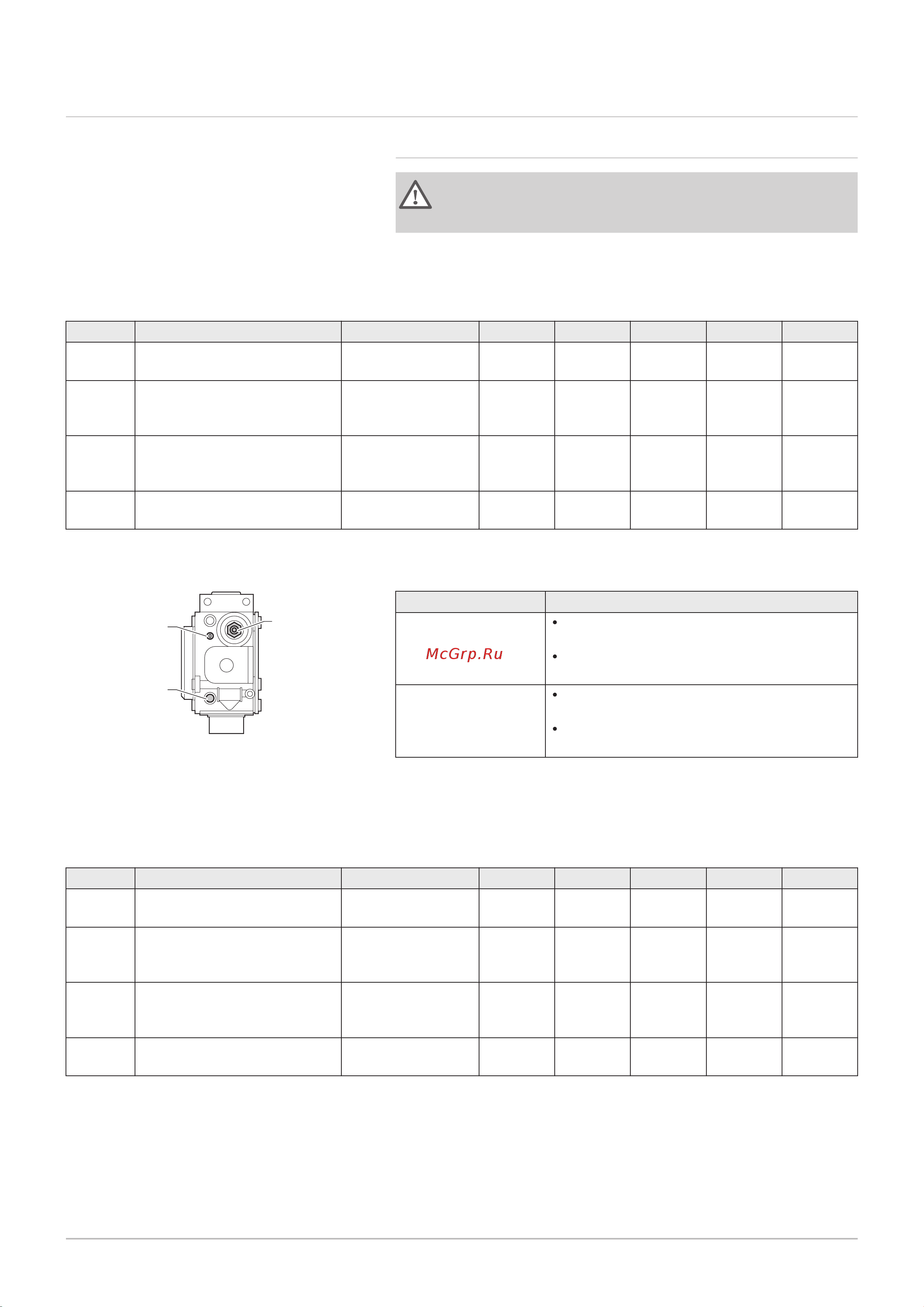

7.3 Газовые регулировки
7.3.1 Настройка на другой тип газа
Предупреждение
Только квалифицированный специалист может выполнить
следующие операции.
Заводские настройки котла предназначены для работы с природным
газом группы G20 (газ H).
Таб 27 Заводские настройки для G20 (газ H)
Код Описание Диапазон 24 34 24/28 MI 30/35 MI 34/39 MI
DP003 Макс. скорость вентилятора в
режиме ГВС
1200 об/мин - 7400
об/мин
5600 6800 6500 6800 7400
GP007 Максимальная скорость
вентилятора в режиме
отопления
1200 об/мин - 7400
об/мин
5600 6800 4700 5900 5900
GP008 Минимальная скорость
вентилятора в режиме
отопления и ГВС
1200 об/мин - 5000
об/мин
1870 2070 1870 2070 2070
GP009 Скорость вентилятора во
время запуска оборудования
1200 об/мин - 4000
об/мин
3000 3200 3000 3200 3200
Перед работой с другим типом газа выполнить следующие действия:
Таб 28 Настройка на пропан, газовый клапан
PMC-S Действие
24
24/28 MI
Повернуть регулировочный винт A по часо
вой стрелке до упора.
Повернуть регулировочный винт A на 6¼
оборота против часовой стрелки.
34
30/35 MI
34/39 MI
Повернуть регулировочный винт A по часо
вой стрелке до упора.
Повернуть регулировочный винт A на 7½
оборотов против часовой стрелки.
1. Настроить скорость вентилятора, как указано в списке
параметров (при необходимости). Скорость изменяется при
помощи настройки параметра.
Таб 29 Настройка для газа G30/G31 (бутан/пропан)
Код Описание Диапазон 24 34 24/28 MI 30/35 MI 34/39 MI
DP003 Макс. скорость вентилятора в
режиме ГВС
1200 об/мин - 7400
об/мин
5060 6300 5600 6300 6400
GP007 Максимальная скорость
вентилятора в режиме
отопления
1200 об/мин - 7400
об/мин
5060 6300 4380 5500 5500
GP008 Минимальная скорость
вентилятора в режиме
отопления и ГВС
1200 об/мин - 5000
об/мин
2120 2200 2120 2200 2200
GP009 Скорость вентилятора во
время запуска оборудования
1200 об/мин - 4000
об/мин
3000 3200 3000 3200 3200
Рис.44 Газовый клапан
AD-3000975-01
A
C
B
7 Ввод в эксплуатацию
40 PMC-S 7720291 - v.01 - 08032019
