4. Установить устройство подпитки на FILL и заполнить систему
отопления,
Во время заполнения возможен выход воздуха из системы
отопления через автоматический воздухоотводчик,
5. Проверить давление воды в системе отопления, отображаемое
на дисплее панели управления,
6. Установить устройство подпитки на OFF при достижении
требуемого давления воды,
7. Проверить герметичность всех водяных соединений.
8. Отсоединить котел от источника питания.
Полуавтоматическое заполнение системы отопления с
использованием устройства автоматической подпитки
Возможно только при подключенном устройстве автоматической
подпитки (принадлежность).
Устройство автоматической подпитки способно заполнять пустую
систему отопления в полуавтоматическом режиме до заданного
максимального давления воды. Для этого выполнить следующее:
1. Перед заполнением открыть краны на всех радиаторах системы
отопления.
2. Включить котел.
Важная информация
После включения питания и в случае достаточного давления
воды котел обязательно запускает автоматическую
программу удаления воздуха, занимающую примерно 3
минуты. Если давление воды ниже минимального, появляется
символ предупреждения.
3. Установить устройство автоматической подпитки на AUTO.
4. Открыть краны на монтажной раме.
5. Включить устройство автоматической подпитки, настроив
параметр
AP014. Выбрать автоматическое или
полуавтоматическое заполнение.
Смотри
Конфигурирование устройства автоматической подпитки,
Страница 46
6. На дисплее отображается сообщение AF.
6.1.
Нажать на клавишу , чтобы подтвердить заполнение.
6.2.
Нажать на клавишу , чтобы отменить заполнение и
вернуться к основной индикации.

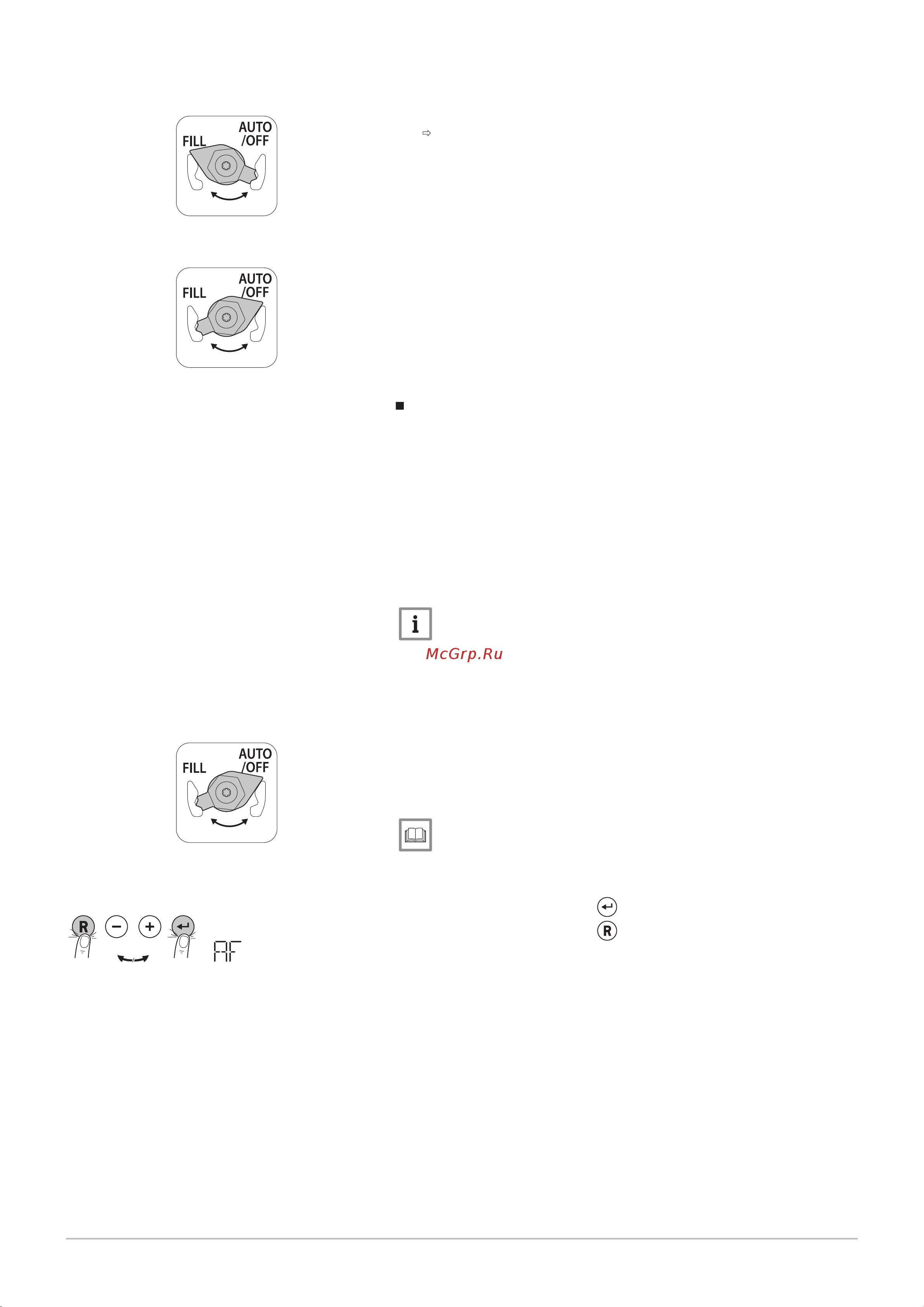

Рис.37
Заполнение
AD-0001358-01
Рис.38 Заполнение завершено
AD-0001352-01
Рис.39 Положение AUTO
AD-0001352-01
Рис.40 Подтвердить или отменить
заполнение
AD-3001099-01
6 Действия, выполняемые перед вводом в эксплуатацию
7720291 - v.01 - 08032019 PMC-S 37
