2. Установить фибровую прокладку на каждое подсоединение
пластины с кранами.
Внимание
Кран контура заполнения должен быть закрыт.
3. Установить котёл над монтажной рамой. Осторожно опустить
котёл. Навесить котёл при помощи крючка, расположенного на
задней стороне.
4. Затянуть гайки на кранах котла.
5.3 Промывка системы
Установка должна быть выполнена в соответствии с действующими
нормативными правилами и нормами, а также рекомендациями,
приведенными в данном руководстве.
Перед подключением нового котла к существующей или новой
системе необходимо тщательно очистить и промыть систему в целом.
Эта операция критически важна. Промывка позволяет удалить все
загрязнения, связанные с монтажом (остатки припоя,
герметизирующих средств и т.д.) или скопления грязи и осадков.
Важная информация
Промыть систему водой в объеме, по меньшей мере в три
раза превышающем объем системы.
Промыть контур ГВС 20-кратным объемом воды.

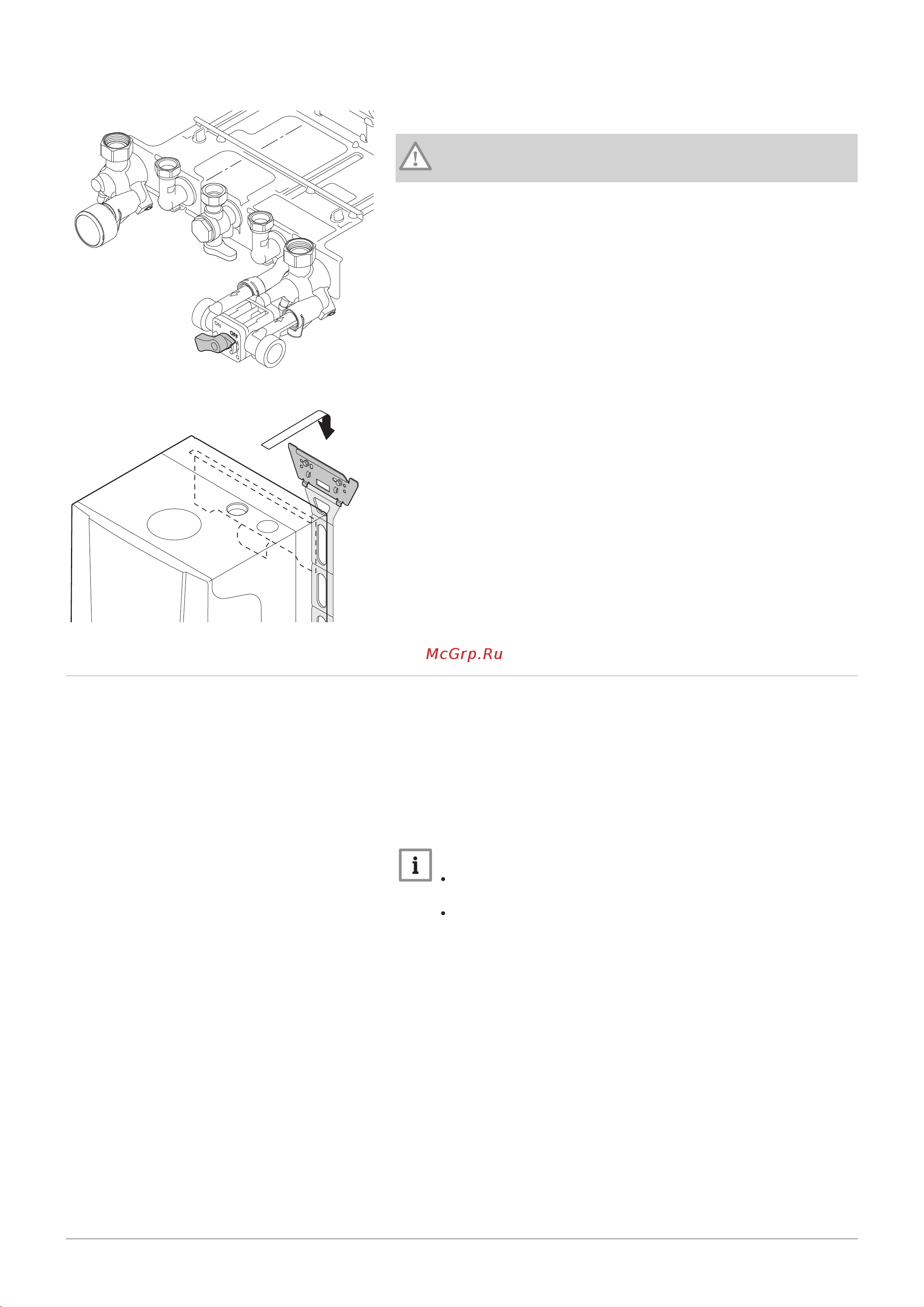

Рис.18
AD-0001470-01
Рис.19 Установка котла
AD-0000266-01
5 Установка
7720291 - v.01 - 08032019 PMC-S 29
