DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [36/92] Заполнение системы отопления

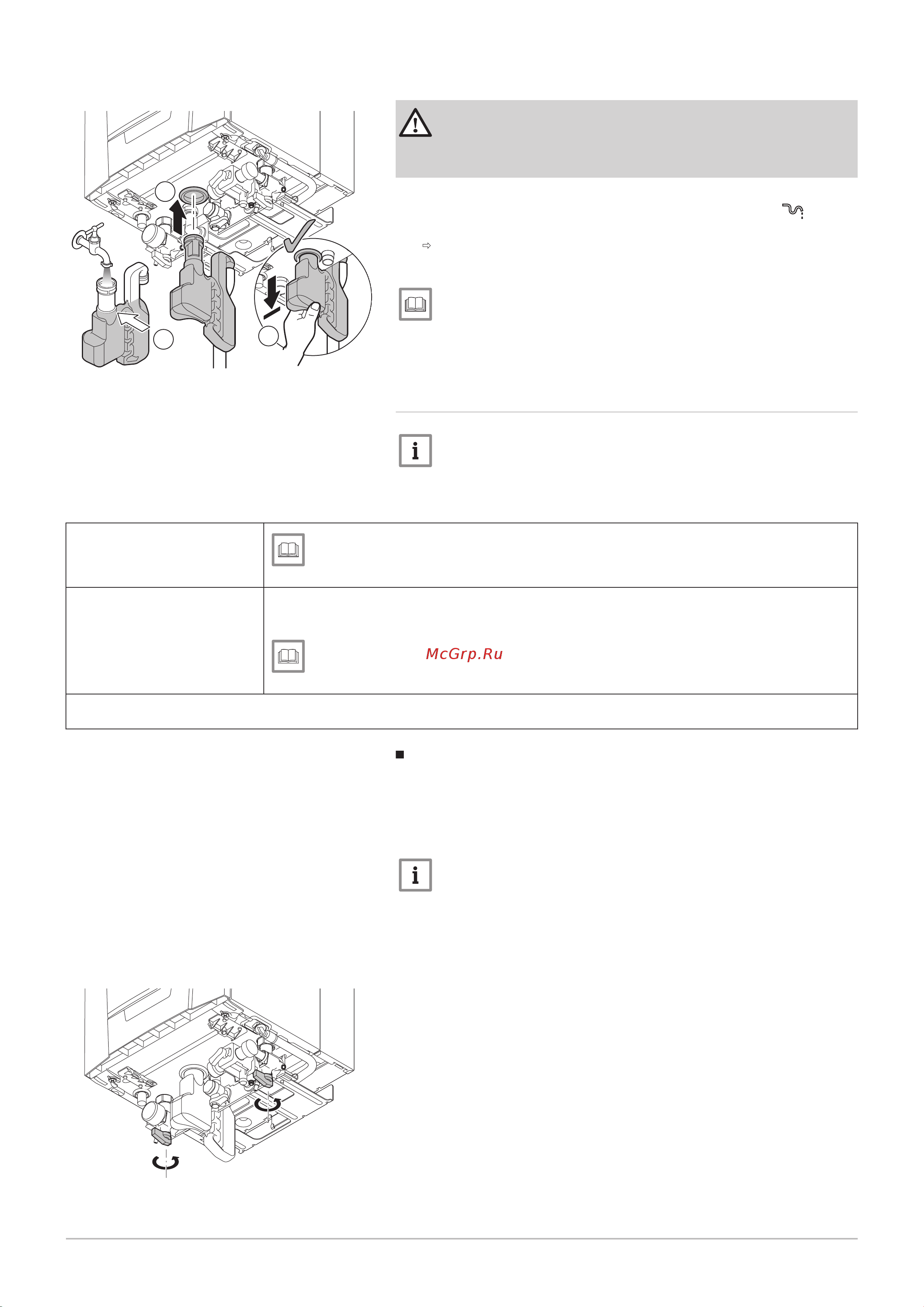

![DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [36/92] Заполнение системы отопления](/views2/2022889/page36/bg24.png)
Опасность
Сифон обязательно должен быть заполнен достаточным
количеством воды. Это предотвращает попадание дымовых
газов в помещение.
1. Заполнить сифон водой до отметки.
2. С силой вставьте сифон в соответствующее отверстие на
нижней части котла.
При этом должен раздаться щелчок.
3. Проверьте, что сифон хорошо закреплен на котле.
Более подробно - см.
Очистка сифона, Страница 58
6.2.2 Заполнение системы отопления
Важная информация
Рекомендуемое давление воды – от 1,5 до 2 бар.
Таб 26 Заполнение
Вручную
(1)
Смотри
Ручное заполнение системы отопления, с устройством подпитки,
Страница 36
Полуавтоматически
(2)
Возможно только при подключенном устройстве автоматической подпитки (принадлеж
ность).
Смотри
Полуавтоматическое заполнение системы отопления с использова
нием устройства автоматической подпитки, Страница 37
(1) С устройством подпитки.
(2) С устройством автоматической подпитки
Ручное заполнение системы отопления, с устройством
подпитки
1. Перед заполнением открыть краны на всех радиаторах системы
центрального отопления.
2. Включить котел.
Важная информация
После включения питания и в случае достаточного давления
воды котел обязательно запускает автоматическую
программу удаления воздуха, занимающую примерно 3
минуты. Если давление воды ниже минимального, появляется
символ предупреждения.
3. Открыть краны на монтажной раме,
Рис.35 Заполнение сифона
AD-3001299-01
1
2
3
Рис.36 Краны
AD-3001301-01
6 Действия, выполняемые перед вводом в эксплуатацию
36 PMC-S 7720291 - v.01 - 08032019
