DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [34/92] Защита от замерзания в комбинации с датчиком наружной температуры
![DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [34/92] Защита от замерзания в комбинации с датчиком наружной температуры](/views2/2022889/page34/bg22.png)
Tk Термостат Вкл./Выкл.
Tv Термостат для защиты от замерзания
1. Установить термостат для защиты от замерзания (Tv) в
помещении, чувствительном к холоду (например, в гараже).
2. Подключить термостат для защиты от замерзания (Tv)
параллельно с термостатом Вкл./Выкл. (Tk) к клеммам R-Bus на
разъеме.
Предупреждение
Если используется термостат OpenTherm (например,
Smart TC°), то термостат для защиты от замерзания
запрещается подключать параллельно к клеммам R-Bus. В
таких случаях следует устанавливать защиту от замерзания
системы центрального отопления в сочетании с датчиком
наружной температуры.
Защита от замерзания в комбинации с датчиком наружной
температуры
Защита системы центрального отопления от замерзания может
обеспечиваться при помощи датчика наружной температуры. Клапан
радиатора, находящийся в помещении, чувствительном к холоду,
должен быть открыт.
1. Подключить датчик наружной температуры к клеммам Tout на
разъеме.
При наличии датчика наружной температуры защита от замерзания
работает следующим образом.
Наружная температура ниже -10 °C: циркуляционный насос
включается.
Наружная температура выше -10 °C: циркуляционный насос
продолжает работать, а затем выключается.
Вход блокировки
Котел оснащен входом блокировки Для этого входа предназначены
клеммы BL на разъеме.
Изменить функцию входа с помощью параметра AP001.
Предупреждение
Предназначен только для сухих контактов.
Важная информация
Если этот вход используется, сначала снимите перемычку.

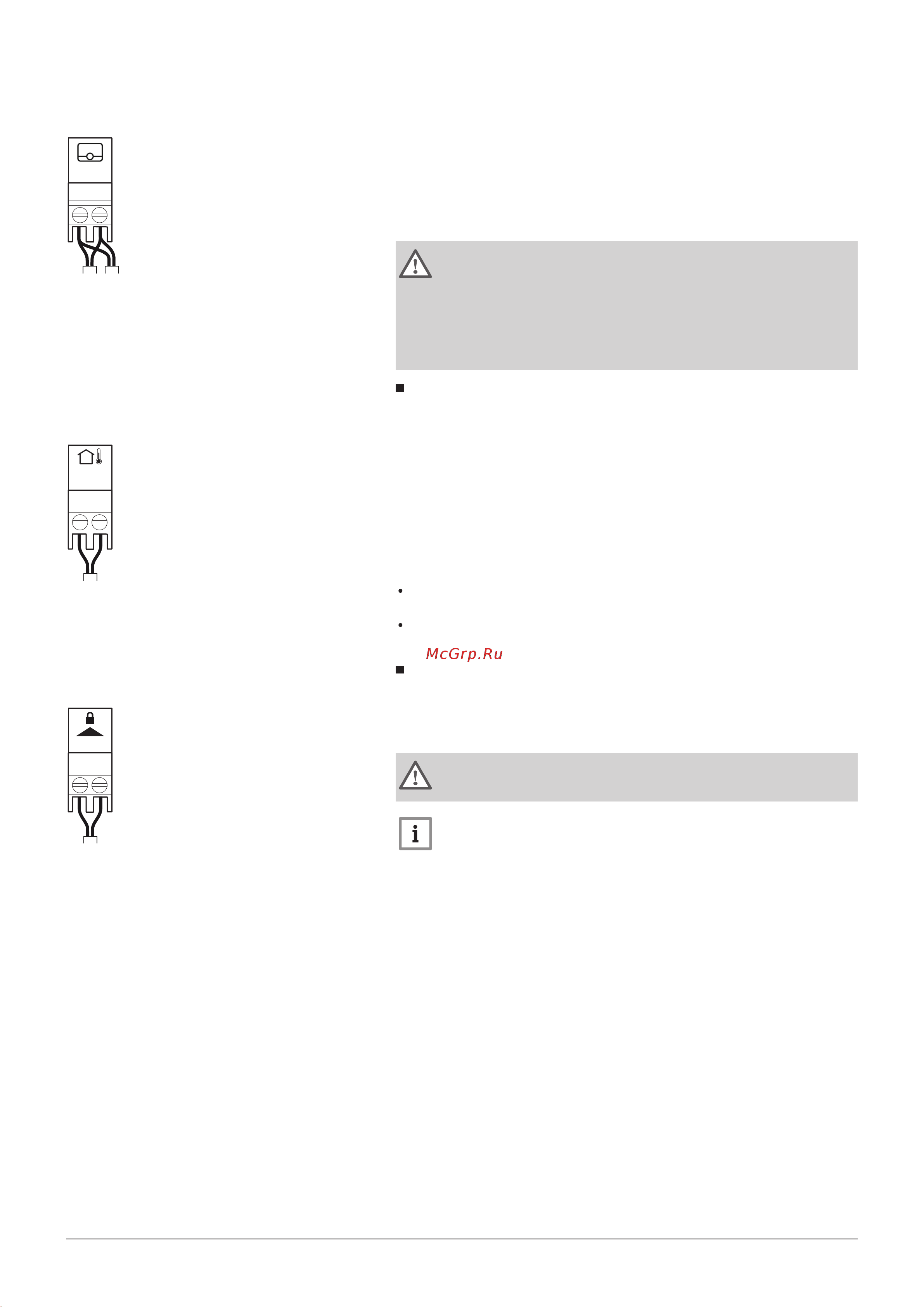

Рис.31 Подключение термостата для
защиты от замерзания
AD-3000970-02
Tk Tv
R-Bus
Рис.32 Датчик наружной температуры
AD-3000973-02
Tout
Рис.33 Вход блокировки
AD-3000972-02
BL
5 Установка
34 PMC-S 7720291 - v.01 - 08032019
