DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [48/92] Настройка графика нагрева
![DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [48/92] Настройка графика нагрева](/views2/2022889/page48/bg30.png)

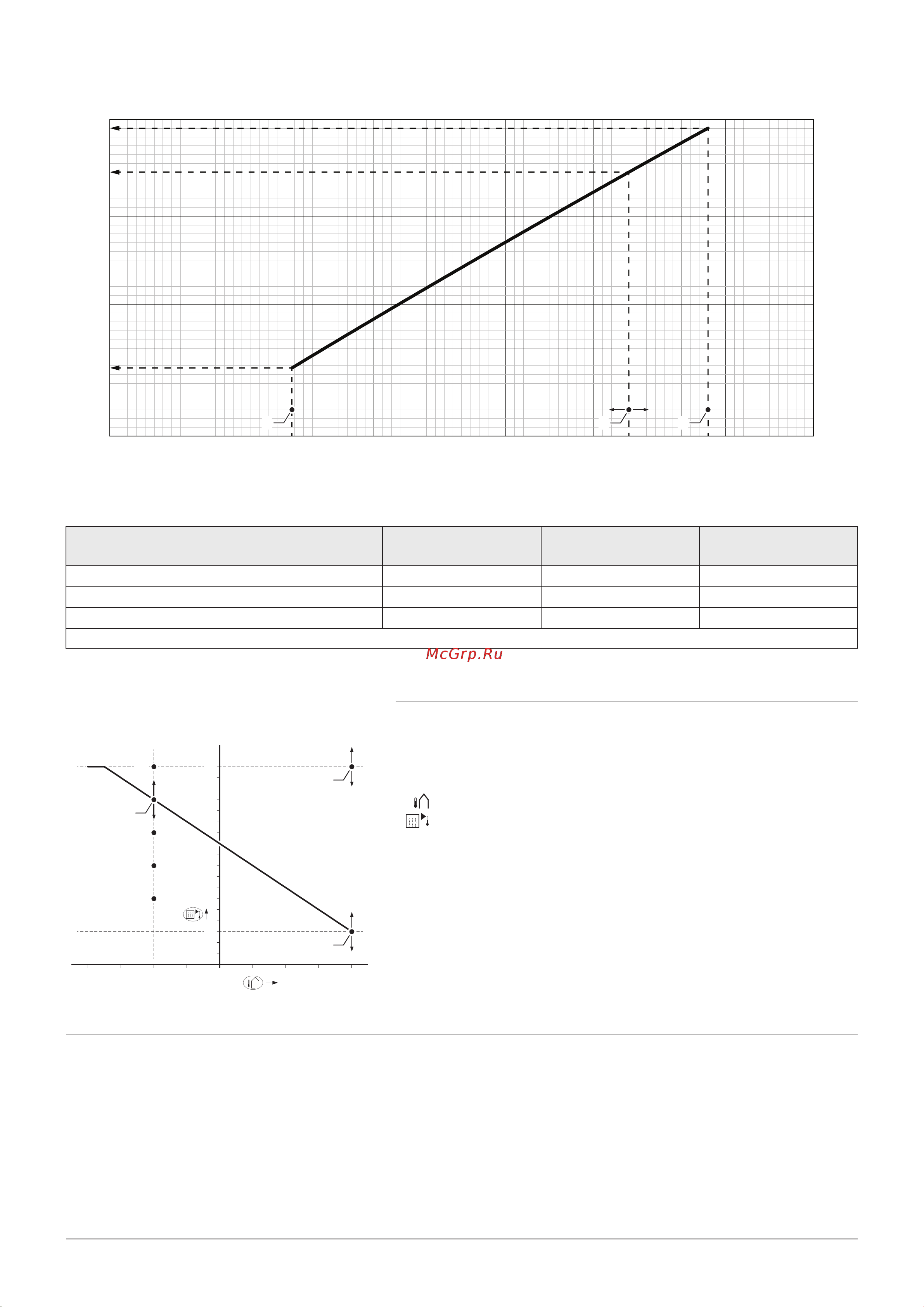

Рис.65 График для PMC-S 34 – 30/35 MI – 34/39 MI
AD-3001325-01
0
5
10
15
20
25
30
35
Q
0 500
1000 1500 2000 2500 3000 3500 4000
4500 5000
5500 6000 6500 7000 7500 8000
R
1
2
3
Q Мощность (Hi) (кВт) R Скорость вентилятора
Таб 41 Значения скоростей вентилятора
Тип котла 1 - Минимальная мощ
ность
2 - Заводская на
стройка
(1)
3 - Максимальная
мощность
PMC-S 34 2070 6800 6800
PMC-S 30/35 MI 2070 5900 5900
PMC-S 34/39 MI 2070 5900 6800
(1) Параметр GP007.
8.1.3 Настройка графика нагрева
1
Заданное значение (параметр CP010)
2
Начальная точка в комфортном режиме (параметр CP210)
3
Градиент (параметр CP230)
F
График нагрева
Наружная температура
Температура подающей линии
8.2
Список параметров
Коды параметров всегда содержат две буквы и три цифры. Буквы
означают:
AP Параметры, относящиеся к оборудованию
CP Параметры, относящиеся к зоне
DP Параметры, относящиеся к горячей санитарно-технической
воде
GP Параметры для газовых теплогенераторов
PP Параметры, относящиеся к отоплению
Рис.66 Внутренний график нагрева
AD-0000871-02
20
100-20
-10
15
30
45
60
75
90
0,5
1,0
1,5
2,0
2,5
F
3
2
1
8 Параметры
48 PMC-S 7720291 - v.01 - 08032019
