DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [58/92] Проверка автоматического воздухоотводчика
![DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [58/92] Проверка автоматического воздухоотводчика](/views2/2022889/page58/bg3a.png)

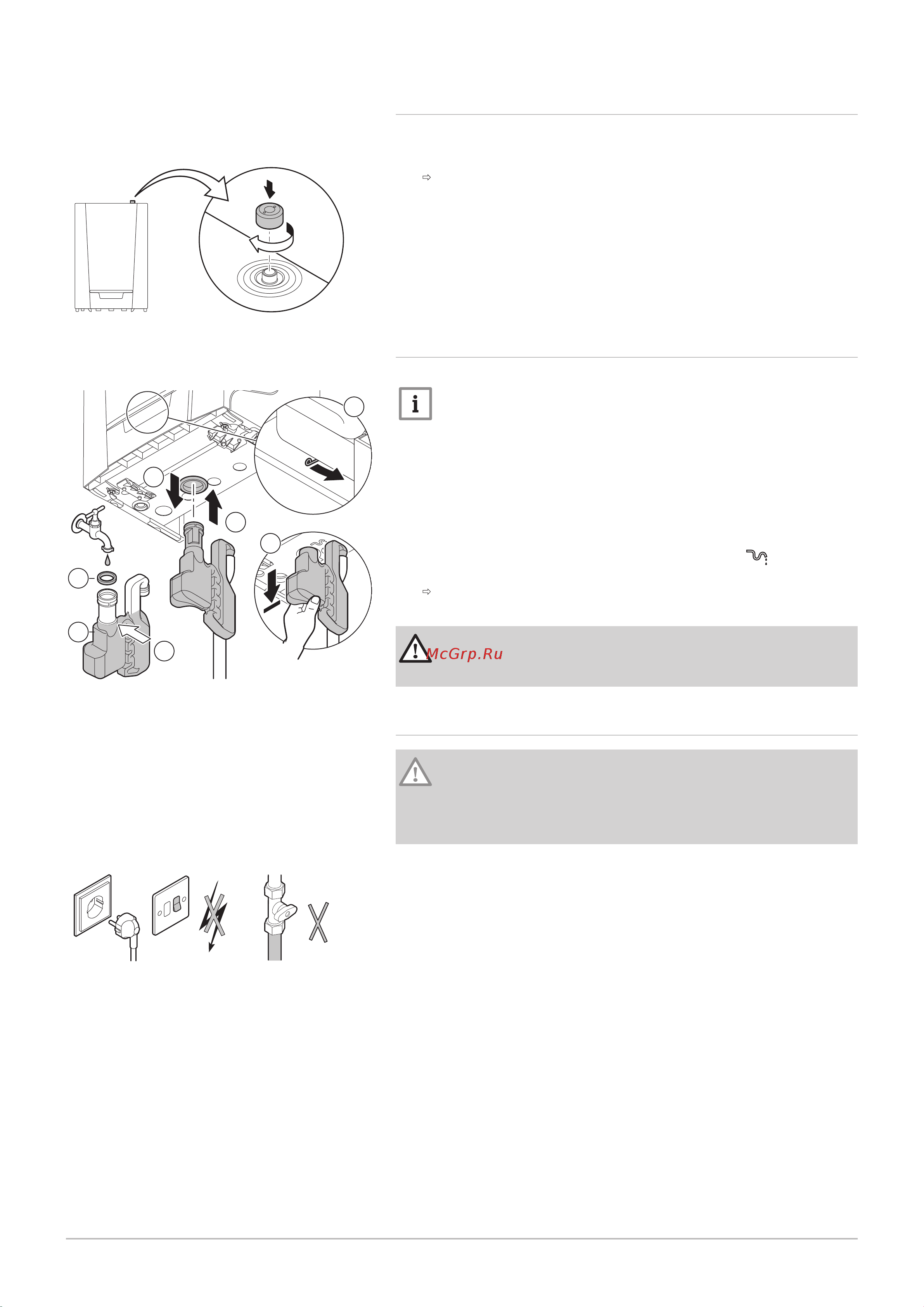

9.3.7 Проверка автоматического воздухоотводчика
1. Проверить работу автоматического воздухоотводчика. Он
находится сверху в правой части котла.
Можно закрыть воздухоотводчик при помощи заглушки, которая
находится рядом с ним.
2. В случае утечки следует заменить воздухоотводчик.
9.3.8
Очистка сифона
Важная информация
Чтобы снять сифон, необходимо предварительно снять
обшивку котла.
1. Чтобы отсоединить сифон, переместить рычажок под
гидроблоком вправо.
2. Снять сифон.
3. Почистите сифон.
4. Замените уплотнительную прокладку сифона.
5. Заполните сифон водой до отметки.
6. Плотно вставьте сифон в специальное отверстие на нижней
части котла.
При этом должен раздаться щелчок.
7. Проверьте, что сифон хорошо закреплен на котле.
Опасность
Сифон обязательно должен быть заполнен водой. Это
предотвращает попадание продуктов сгорания в помещение.
9.3.9 Проверка горелки
Внимание
Теплообменник имеет обработку поверхности,
следовательно, не требует очистки. Очистка с
использованием чистящих инструментов, химических средств,
сжатого воздуха или воды запрещена.
1. Убедиться, что котел не находится под напряжением.
2. Закрыть газовый кран котла.
Рис.69 Проверка автоматического
воздухоотводчика
AD-0000175-01
Рис.70 Очистка сифона
AD-3001160-02
7
6
2
5
4
3
1
Рис.71
AD-3001235-01
Gas/Gaz
9 Техническое обслуживание
58 PMC-S 7720291 - v.01 - 08032019
