DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [76/92] Размеры и подключения
![DeDietrich NANEO S PMC-S 24/28 MI двухконтурный [76/92] Размеры и подключения](/views2/2022889/page76/bg4c.png)

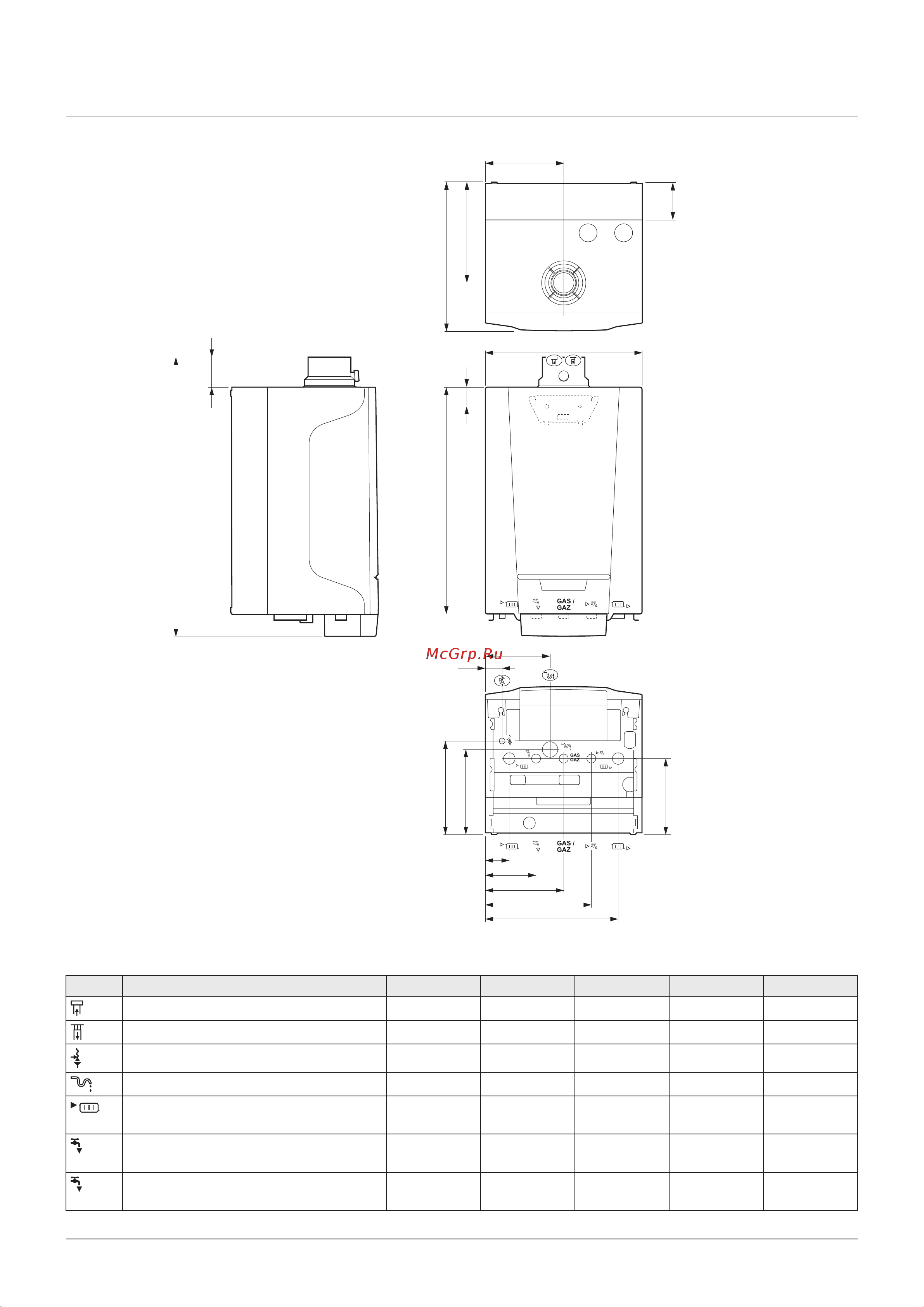

12.2 Размеры и подключения
Рис.97 Размеры
AD-3001105-01
209
187
230
151
35
B
C
D
E
A = 52
B = 117
C = 184
D = 251
E = 316
A
368
46
541
76
674
184
364
243
90
Таб 51 Подключения
PMC-S 24 34 24/28 MI 30/35 MI 34/39 MI
Подключение отвода дымовых газов Ø60 мм Ø60 мм Ø60 мм Ø60 мм Ø60 мм
Подключение подачи воздуха Ø100 мм Ø100 мм Ø100 мм Ø100 мм Ø100 мм
Шланг предохранительного клапана диам. 15 мм диам. 15 мм диам. 15 мм диам. 15 мм диам. 15 мм
Выход конденсата диам. 25 мм диам. 25 мм диам. 25 мм диам. 25 мм диам. 25 мм
Подающая труба контура отопления
(первичный контур)
G¾" G¾" G¾" G¾" G¾"
Выход горячей санитарно-технической
воды
- - G½" G½" G½"
Подающая линия контура отопления
(вторичный контур)
G½" G½" - - -
12 Технические характеристики
76 PMC-S 7720291 - v.01 - 08032019
