Подключение термостата Вкл./Выкл.
Котел рассчитан на подключение к 2-проводному термостату Вкл/
Выкл окружающей температуры.
Tk Выключающий термостат
1. Установить термостат в контрольной комнате.
2. Подключить двухпроводной кабель термостата (Tk) к клеммам R-
Bus на разъеме. Полярность подключения проводов к зажиму не
имеет значения.
Подключение датчика/термостата водонагревателя
Датчик или термостат водонагревателя подключается к клеммам
Tdhw на разъеме.
1. Подключить двухпроводной кабель к клеммам Tdhw на разъеме.
Подключение датчика наружной температуры
Датчик наружной температуры подключается к клеммам Tout на
разъеме. При использовании термостата Вкл./Выкл. котел управляет
температурой с помощью заданного значения по внутреннему
графику нагрева.
1. Подключить двухпроводной кабель к клеммам Tout на разъеме.
Важная информация
Этот датчик наружной температуры можно использовать
также с системами регулирования OpenTherm. В таком случае
на системе регулирования следует настроить необходимый
график нагрева.
Более подробно - см.
Настройка графика нагрева, Страница 48
Защита от замерзания с термостатом Вкл./Выкл.
Если используется термостат для включения и выключения, трубы и
радиаторы, находящиеся в комнате, чувствительной к холоду, могут
быть защищены с помощью термостата для защиты от
замораживания. Клапан радиатора, находящийся в комнате,
чувствительной к холоду, должен быть открыт.

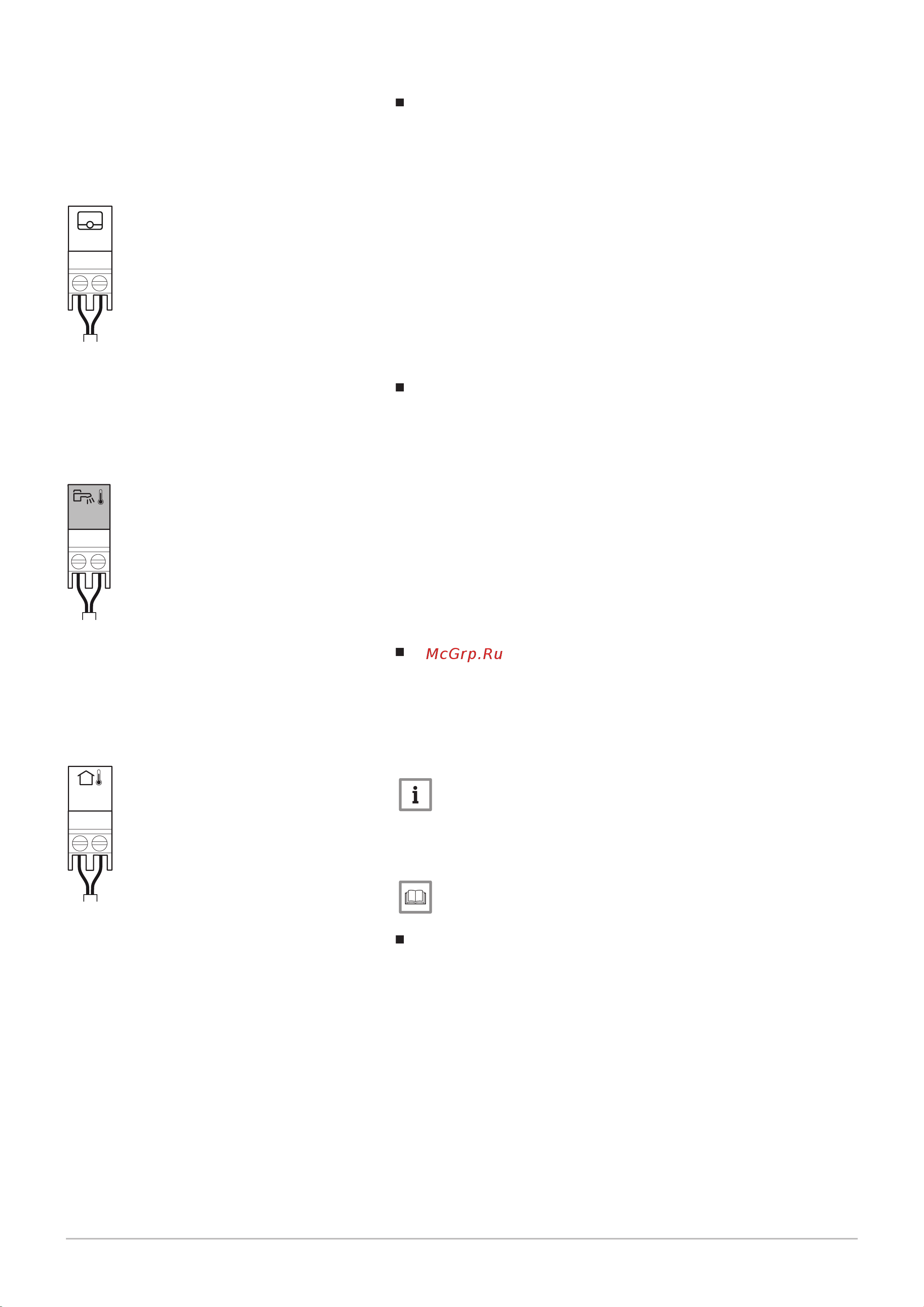

Рис.28 Подключение термостата Вкл./
Выкл.
AD-3000969-02
Tk
R-Bus
Рис.29 Подключение датчика/термостата
водонагревателя
AD-3000971-02
Tdhw
Рис.30 Датчик наружной температуры
AD-3000973-02
Tout
