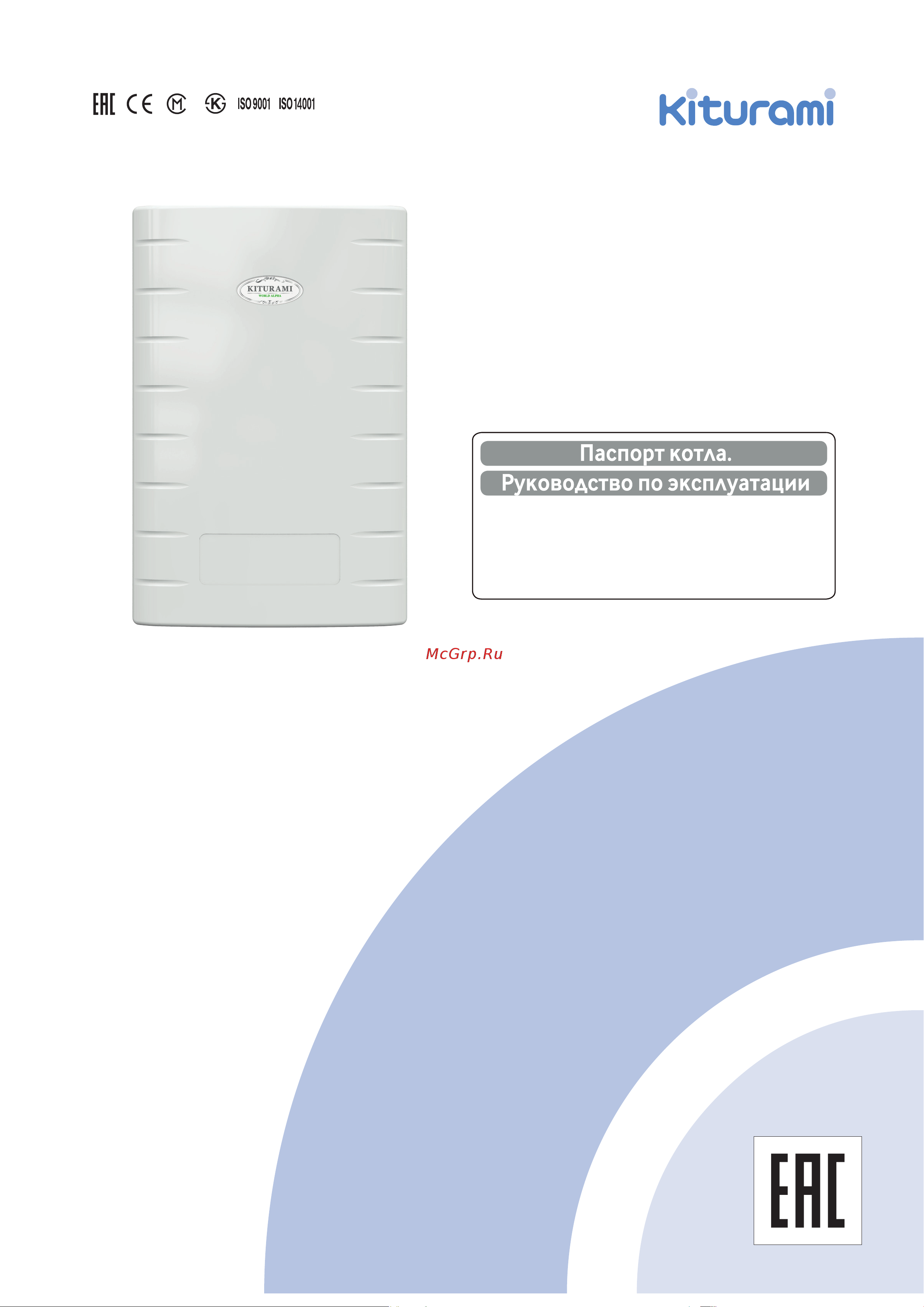

Kiturami World Alpha 24 Руководство по эксплуатации онлайн
Котeл отопительный газовый наcтенный двухконтурный
WORLD ALPHA
WORLD ALPHA - 13/16/20/25/30
/совмещенное с инструкцией
по монтажу, техническому
обслуживанию и ремонту котла/
Содержание
- World alpha 1
- World alpha 13 16 20 25 30 1
- Котeл отопительный газовый наcтенный двухконтурный 1
- Kiturami делает мир теплее 2
- World alpha 3
- Желаем вам комфортного использования 3
- Котел газовый настенный 3
- Настенного газового котла kiturami 3
- Уважаемый покупатель 3
- Kiturami делает мир теплее 4
- Содержание 4
- Запрещается самостоятельно или с помощью других лиц 5
- Общие требования безопасности 5
- При запахе газа 5
- Kiturami делает мир теплее 6
- Автоматическое выключение подачи газа 7
- Вентилятор с модулируемой скоростью вращения 7
- Датчик землетрясения 7
- Предотвращение замерзания котла в зимнее время года 7
- Преимущества 7
- Система выявления утечки газа 7
- Удобная регулировка температуры горячей воды 7
- Функция самодиагностики неисправностей 7
- Функция энергосбережения 7
- Kiturami делает мир теплее 8
- Меры безопасности подразделяются на 3 категории внимание опасно осторожно 8
- Предупреждающие символы и техника безопасности 8
- Расшифровка символов 8
- И соответствует требованиям технического регламента таможенного союза тр тс 016 2011 о безопасности аппаратов работающих на газообразном топливе утвер жден решением комиссии таможенного союза 875 от 09 9 011 9
- Комплект поставки 9
- Котел газовый настенный двухконтурный с принудительной циркуляцией теплоно 9
- Котел изготовлен компанией китурами компани лимитед республика корея 9
- Назначение 9
- Сителя с закрытой камерой сгорания далее котел предназначен для отопления жилых и неопасных производственных помещений а также для горячего водоснабже ния далее гвс в санитарных целях для купания стирки мытья посуды и т п 9
- Таблица 1 комплект поставки 9
- Kiturami делает мир теплее 10
- Таблица 2 технические характеристики 10
- Технические характеристики 10
- Рисунок 1 устройство и назначение основных частей 11
- Устройство и назначение основных частей 11
- Устройство котла 11
- Kiturami делает мир теплее 12
- Рисунок 2 функциональная схема котла 12
- Функциональная схема котла 12
- Схема электрическая 14
- Обозначения цветов проводов bk чeрный r красный y жeлтый gr зеленый bl синий w белый p фиолетовый gr серый br коричневый o оранжевый 15
- Положение dip переключателей блока управления электронного для специализированных предприятий 15
- Примечание остальные dip переключатели на блоках 1 и 2 находятся в положении off 15
- Таблица 3 блок dip переключателей 15
- Таблица 4 выбор мощности котла на блоке dip переключателей 15
- Условные обозначения 1 сеть 230 b 2 трeхходовый клапан 230 b 3 циркуляционный насос 230 b 4 трансформатор розжига 230 b 5 газовый клапан 230 b 6 прессостат 7 пульт управления 9 в 8 датчик протока воды 9 датчик пламени фотоэлектрический 10 датчик перегрева 11 датчик температуры теплоносителя 12 датчик температуры гвс на выходе 13 датчик температуры гвс на входе 14 газовый клапан 15 вентилятор 24 в 15
- Kiturami делает мир теплее 16
- Схема работы котла 16
- Обозначение кнопок управления 17
- Пульт управления со встроенным комнатным термо статом nctr 50n 17
- Kiturami делает мир теплее 18
- Обозначение символов на дисплее 18
- Проверка газового крана 19
- Проверка используемого газа 19
- Проверка напряжения 19
- Требования безопасности перед началом эксплуата ции 19
- Kiturami делает мир теплее 20
- Проверьте кран водоснабжения 20
- Проверьте соединения дымовой трубы 20
- Проверьте что один или более распредели тельных клапанов отопления открыты при эксплуатации котла 20
- Не оставляйте воспламеняющиеся веще ства в котельной 21
- Не оставляйте посторонние предметы в котельной 21
- Отключайте котел от сети электропитания во время грозы урагана или длительного отсутствия 21
- Kiturami делает мир теплее 22
- Меры принимаемые при утечке газа 22
- Проверка на предмет утечки газа 22
- Проветривание во время утечки газа 22
- Требования безопасности при эксплуатации 22
- Не прикрепляйте различные устройства для утепления к системе отопительных труб 23
- Предотвращение замерзания котла 23
- При отсутствии подачи горячей воды контура отопления вызванном замерзанием труб 23
- Kiturami делает мир теплее 24
- Если горячая вода не поступает зимой 24
- Не очищайте котел или пульт управления температуры в помещении влажным поло тенцем 24
- Теплоизоляция труб 24
- Если котел не эксплуатируется в течение 2 3 дней зимой 25
- Не демонтируйте и не устанавливайте ко тел самостоятельно 25
- При длительном не использовании котла необходимо полностью слить воду 25
- 2 регулярных осмотра в год 26
- Kiturami делает мир теплее 26
- Вероятность ожога 1 26
- Вероятность ожога 2 26
- При поломке предохранителя не меняйте его самостоятельно 26
- Требования к теплоносителю 27
- Kiturami делает мир теплее 28
- Схема нижней части панели 28
- Пульт управления nctr 50n со встроенным комнатным термостатом 29
- Эксплуатация котла 29
- Kiturami делает мир теплее 30
- Рекомендуемая температура 30
- Изменение установленного времени работы котла 31
- Kiturami делает мир теплее 32
- Kiturami делает мир теплее 34
- Техническое обслуживание и ремонт котла 34
- Требования безопасности при обслуживании котла зимой 34
- Требования безопасности при обслуживании котла летом 34
- Kiturami делает мир теплее 36
- Техническое обслуживание для пользователей 36
- Отсутствует питание проверьте подсоединен ли шнур электропитания включите другие предметы бытовой техники чтобы проверить наличие элек тричества если электричество есть но котел не работает свяжитесь со специ ализированным предприятием питание включено но комната не нагревается проверьте нормально ли функционирует котел заданная температура нагрева может быть ниже комнатной температуры 37
- Таблица 3 устранение неисправностей для пользователей 37
- Устранение неисправностей для пользователей 37
- Kiturami делает мир теплее 38
- Внимание все операции по обслуживанию котла необходимо выполнять только после его выключения закрытия газового крана отключения котла от электросе ти слива воды остывания внутренних частей остывания дымовой трубы остывания соединительных труб отопления и горячего водоснабжения и снятия лицевой панели внимание запрещается вносить изменения в конструкцию котла и использовать запас ные части произведенные не предприятием изготовителем 38
- Внимание техническое обслуживание котла производится только специализирован ным предприятием не реже одного раза в 12 месяцев желательно перед на чалом отопительного сезона 38
- Техническое обслуживание для специализированных пред приятий 38
- Kiturami делает мир теплее 40
- Kiturami делает мир теплее 42
- Устранение неисправностей для специализированных пред приятий 42
- Внимание запрещается вносить изменения в конструкцию котла и использовать запас ные части произведенные не предприятием изготовителем 43
- Внимание после проведения ремонта котла выполнить требования раздела 15 и 16 если котел не использовался длительное время может заблокироваться цир куляционный насос проверните отвeрткой ось циркуляционного насоса на экс плуатационной стороне 43
- Таблица 4 устранение неисправностей для специализированных предприятий 43
- Kiturami делает мир теплее 44
- Рекомендации по установке котла 45
- Kiturami делает мир теплее 46
- Выбор места установки 46
- Не устанавливайте котел рядом с источниками тепла 46
- Не устанавливать котел в закрытом или влаж ном помещении 46
- Установить котел 46
- Запрещается устанавливать в по мещении в которое могут посту пать отравляющие газы 47
- Устанавливать в помещении с хоро шим водоотводом 47
- Устанавливать на огнеупорной стене 47
- 2 3 4 5 48
- Kiturami делает мир теплее 48
- Габаритные и присоединительные размеры 48
- Монтаж котла для специализированных предприятий 48
- Выбор места для установки 49
- Установка котла 49
- Kiturami делает мир теплее 50
- Установка впускной дымоотводящей трубы 50
- Требования к установке дымовой трубы принудительный выхлоп и принудительный воздухозабор 51
- Kiturami делает мир теплее 52
- Установка дымовой трубы частично скрытой в потолке 53
- Kiturami делает мир теплее 54
- Установка дымохода 54
- Внимание 55
- Димо установить защитную решетку 55
- Дымоход должен быть собран так чтобы обеспечивать полное сгорание и безопас 55
- Если труба дымохода установлена не выше 2 х метров от уровня земли то необхо 55
- Минимальное расстояние 55
- Монтаж дымохода должен соответствовать правилам и нормам газового хозяйства 2 если дымоход выходит на сторону тротуара или пешеходной дорожки убедитесь 55
- Новить устройство для сбора конденсата 55
- Ность 55
- При установке дымохода в гаражных помещениях необходимо дополнительно уста 55
- Что отработанный газ и конденсат не будут вызывать неудобств и мешать прохожим 55
- Kiturami делает мир теплее 56
- Подсоединение к электрической сети 56
- Монтаж газопровода 57
- Kiturami делает мир теплее 58
- Стандартная схема прокладки труб 58
- Монтаж труб отопления и горячей воды холодной воды 59
- Kiturami делает мир теплее 60
- Подключение пульта управления 61
- Режим работа котла без пульта управления 61
- Check проверка 62
- Kiturami делает мир теплее 62
- Обязательное исполнение 62
- Перейти к разделу 16 62
- Проверка после завершения работ для специализи рованных предприятий 62
- Пробная эксплуатация котла для специализирован ных предприятий 63
- Kiturami делает мир теплее 64
- Общие требования 64
- Правила транспортирования и хранения 64
- Утилизация 64
- Гарантийные обязательства 65
- Kiturami делает мир теплее 66
- Гарантийное и сервисное обслуживание 67
- Сдача котла потребителю в эксплуатацию 67
- Kiturami делает мир теплее 68
- Свидетельство о переоборудовании котла на сжижен ный газ 68
- Свидетельство о производстве 68
- Для пользователя 69
- Запуск котла 69
- Монтаж котла 69
- Продажа котла 69
- Kiturami делает мир теплее 70
- Проведение ежегодного технического обслуживания 70
- World alpha 71
- Kiturami делает мир теплее 72
- Гарантийный талон 1 72
- На гарантийный ремонт котла газового настенного kiturami 72
- Приложение 1 72
- World alpha 73
- Kiturami делает мир теплее 74
- Гарантийный талон 1 74
- На гарантийный ремонт котла газового настенного kiturami 74
- Продолжение приложения 1 74
- World alpha 75
- Kiturami делает мир теплее 76
- Гарантийный талон 1 76
- На гарантийный ремонт котла газового настенного kiturami 76
- Продолжение приложения 1 76
- Настройка давления газа 77
- Приложение 2 77
- Kiturami делает мир теплее 78
- Внимание проверить герметичность в штуцерах замера давления газа а и b мето дом обмыливания появление пузырьков означает утечку газа утечка газа не допускается 78
- Модель 13 16 20 25 30 78
- Продолжение приложения 2 78
- Таблица 6 настройка минимального и максимального давления газа 78
- Установитt лицевую панель котла на место и зафиксирeqnt четырьмя винтами выполнить требования разделов 15 и 16 выполнить требования предусмотренные руководством по эксплуатации п 21 78
- Продолжение приложениея 3 81
