48
KITURAMI делает мир теплее!
14. Монтаж котла (для специализированных предприятий).

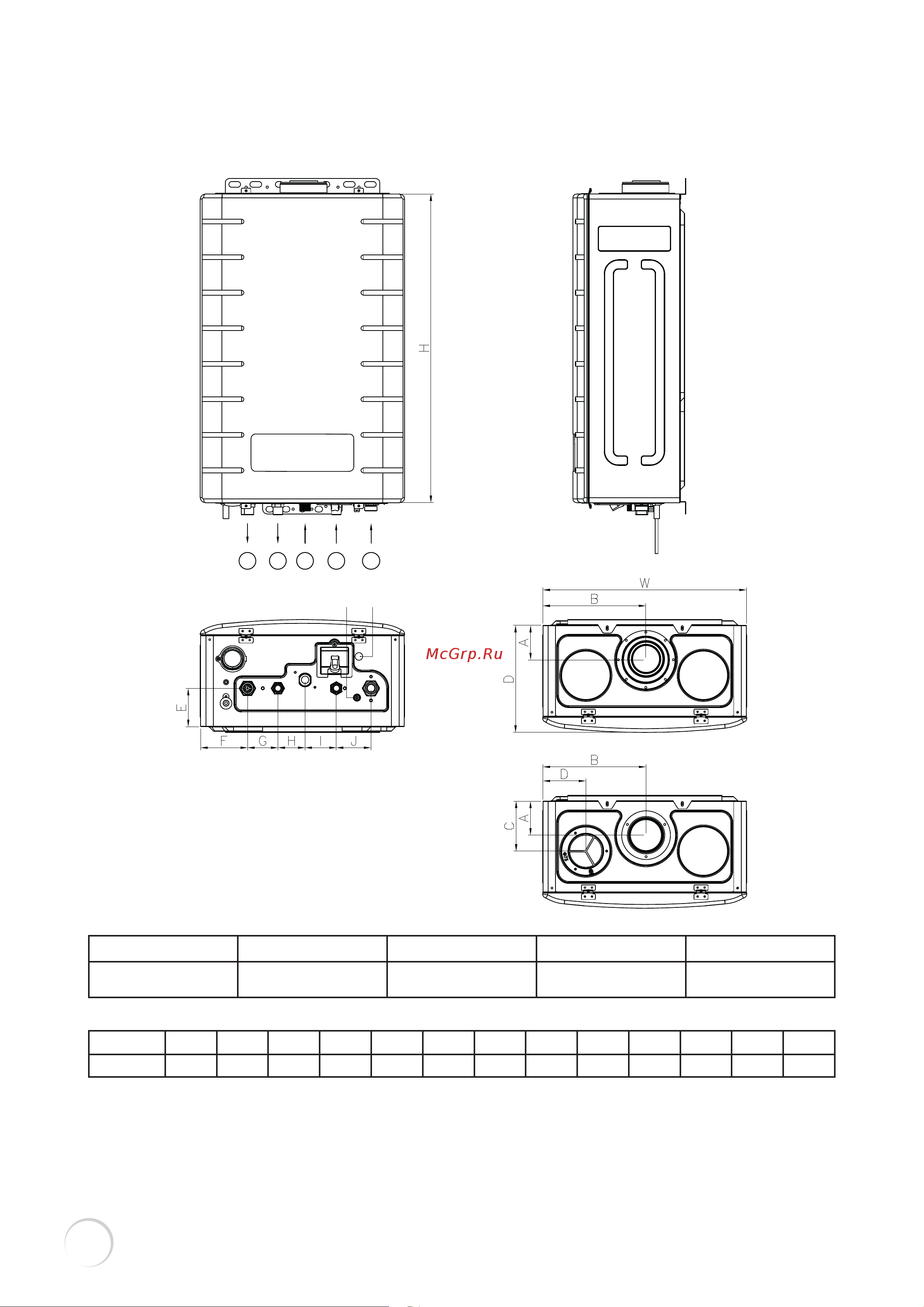

14.1 Габаритные и присоединительные размеры.
1 2
3
4
5
1 2 3 4 5
Выход в КО Выход ГВС Вход газа Вход ХВС Вход из КО
Размер W D H A B C D E F G H I J
мм 435 228 660 72,15 222,3 107 91,5 82 100 65 58 67 74
чРисунок 12. Габаритные и присоединительные размеры.
