Kiturami World Alpha 24 [61/84] Подключение пульта управления
![Kiturami World Alpha 24 [61/84] Подключение пульта управления](/views2/2023899/page61/bg3d.png)
61

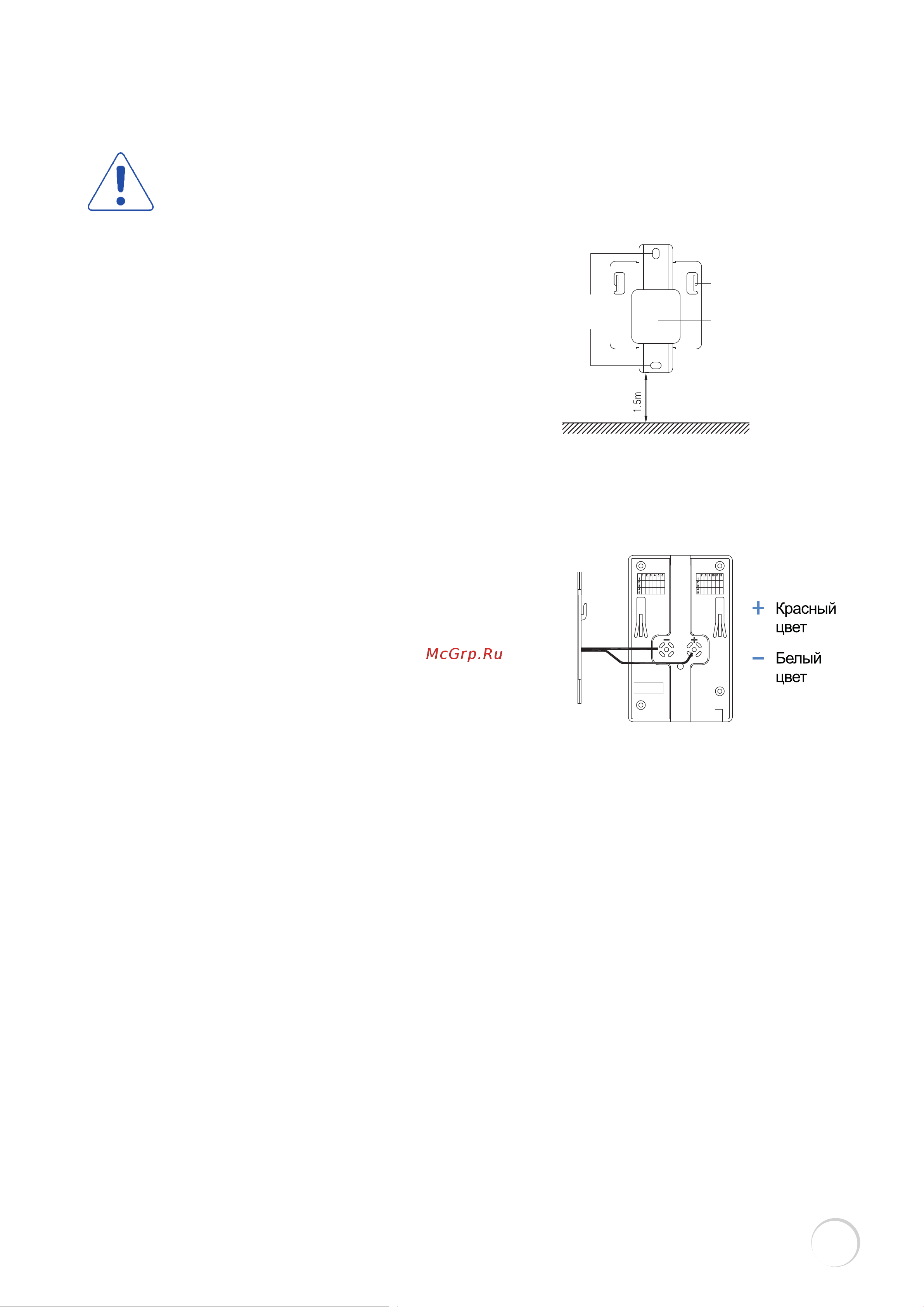

14.11 Подключение пульта управления.
14.11.1 Порядок подключения пульта управления.
Внимание
Внимание!
В пульте управления расположен комнатный термостат.
Внимательно следуйте рекомендациям по установке пульта управле-
ния для правильной работы котла в режиме отопления.
Крепежная петля
Крепежные
отверстия
Место прокладки
соединительного
кабеля
Установите панель крепления пульта управ-
ления на расстоянии 1,2-1,5 м от пола на стене
без преград, в месте, где перепады температуры
незначительны.
Кабель, соединяющий пульт управления и ко-
тел подсоедините к контактам на задней стенке
пульта управления соблюдая полярность указан-
ную на рисунке (рекомендованная длина кабеля
не более 10 м).
Прикрепите пульт управления к стене, сначала прижав его отверстиями для подве-
шивания к крепежным петлям панели крепления, а затем потянув вниз для надежной
фиксации.
14.11.2 Требования безопасности при установке
пульта управления.
• Не укладывайте кабель под пол или в одну и ту же
трубу, где проходят провода. Кроме того, изнаши-
вание электрических проводов вызывает короткое
замыкание, что тоже приводит к сбою работе кот-
ла.
• Не устанавливайте в местах с большим количе-
ством освещения или высокотемпературного пара.
• Не устанавливайте в местах, к которым имеют доступ дети.
• Не устанавливайте возле часто открываемой двери, а также там, где сквозит хо-
лодный ветер.
14.12 Режим «Работа котла без пульта управления».
При неисправности пульта управления котел может работать в режиме: «Работа
котла без пульта управления». В данном режиме работы котла температура теплоно-
сителя составляет 75°C, а температура воды в контуре ГВС составляет 38°C.
Для перевода котла в режим «Работа котла без пульта управления»:
1. Закройте газовый кран, отключите подачу электропитания;
2. Отсоедините кабель от пульта управления;
3. Замкните красный и белый концы соединяющего кабеля и обмотайте изоляцион-
ной лентой (для режима работы только контура ГВС, красный и белый концы не
замыкайте и обмотайте каждый отдельно изоляционной лентой);
4. Включите подачу электропитания, Откройте газовый кран.
После включения котла в режим «Работа котла без пульта управления», не забудь-
те сообщить в специализированную организацию о необходимости монтажа нового
пульта управления.
