28
KITURAMI делает мир теплее!
1. Закройте газовый кран.
2. Откройте все распределительные краны контура ото-
пления.
3. Откройте кран подпитки воды, повернув его налево, ко-
торый расположен на нижней панели.
4. Закройте кран подпитки воды, повернув его направо
когда на дисплее исчезнеть цифра «95», а датчик дав-
ления покажет 1,0-1,5 бар.
5. Откройте газовый кран.

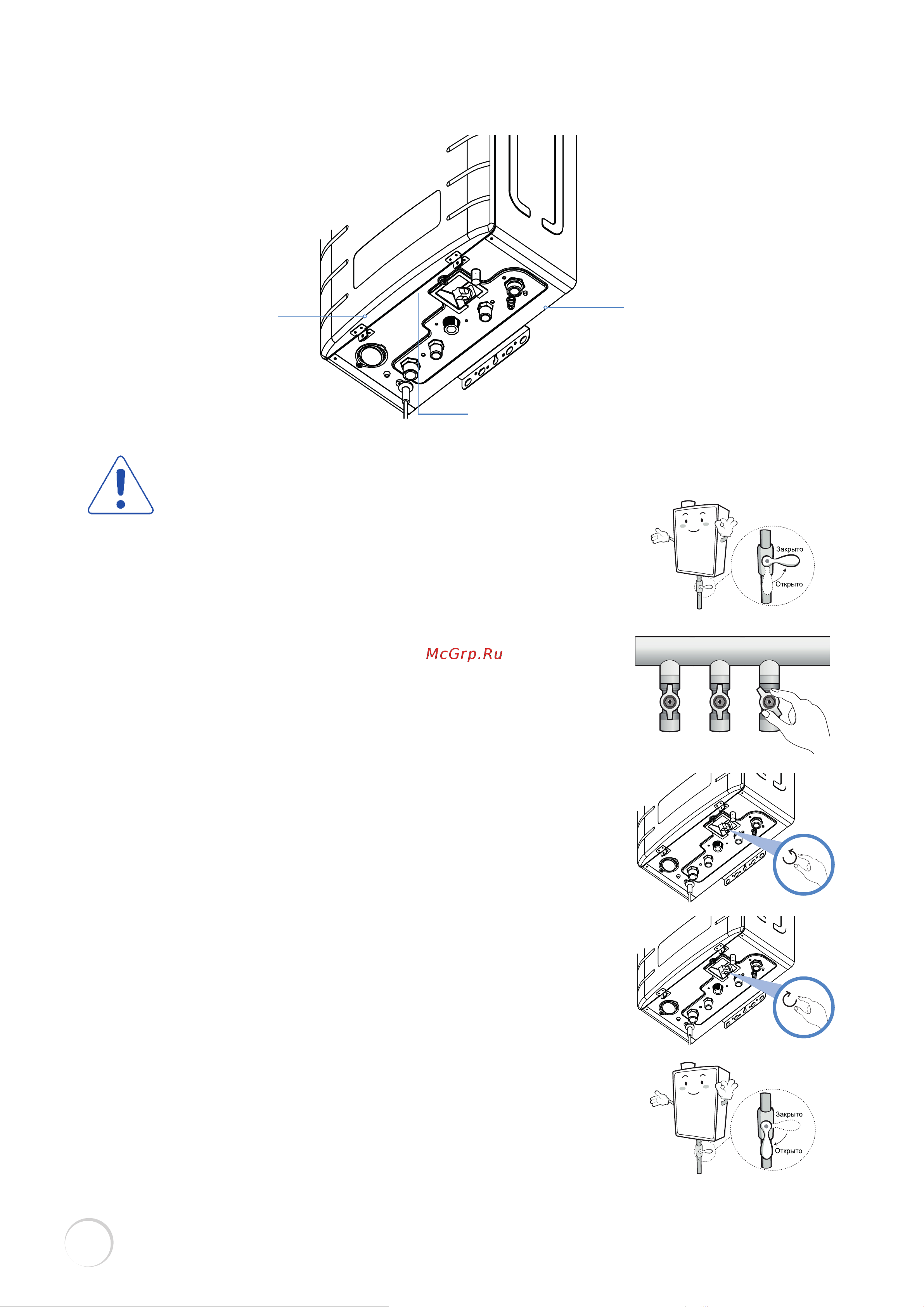

Схема нижней части панели.
Водосливное
отверстие клапана
безопасности
Водосток
Кран подпитки
контура отопления
Рисунок 8. Схема нижней панели.
