Kiturami World Alpha 24 [18/84] Обозначение символов на дисплее
![Kiturami World Alpha 24 [18/84] Обозначение символов на дисплее](/views2/2023899/page18/bg12.png)
18
KITURAMI делает мир теплее!
8.2 Обозначение символов на дисплее.
1
2
3
4
5
6
7
8
9
10
11
12
13
14

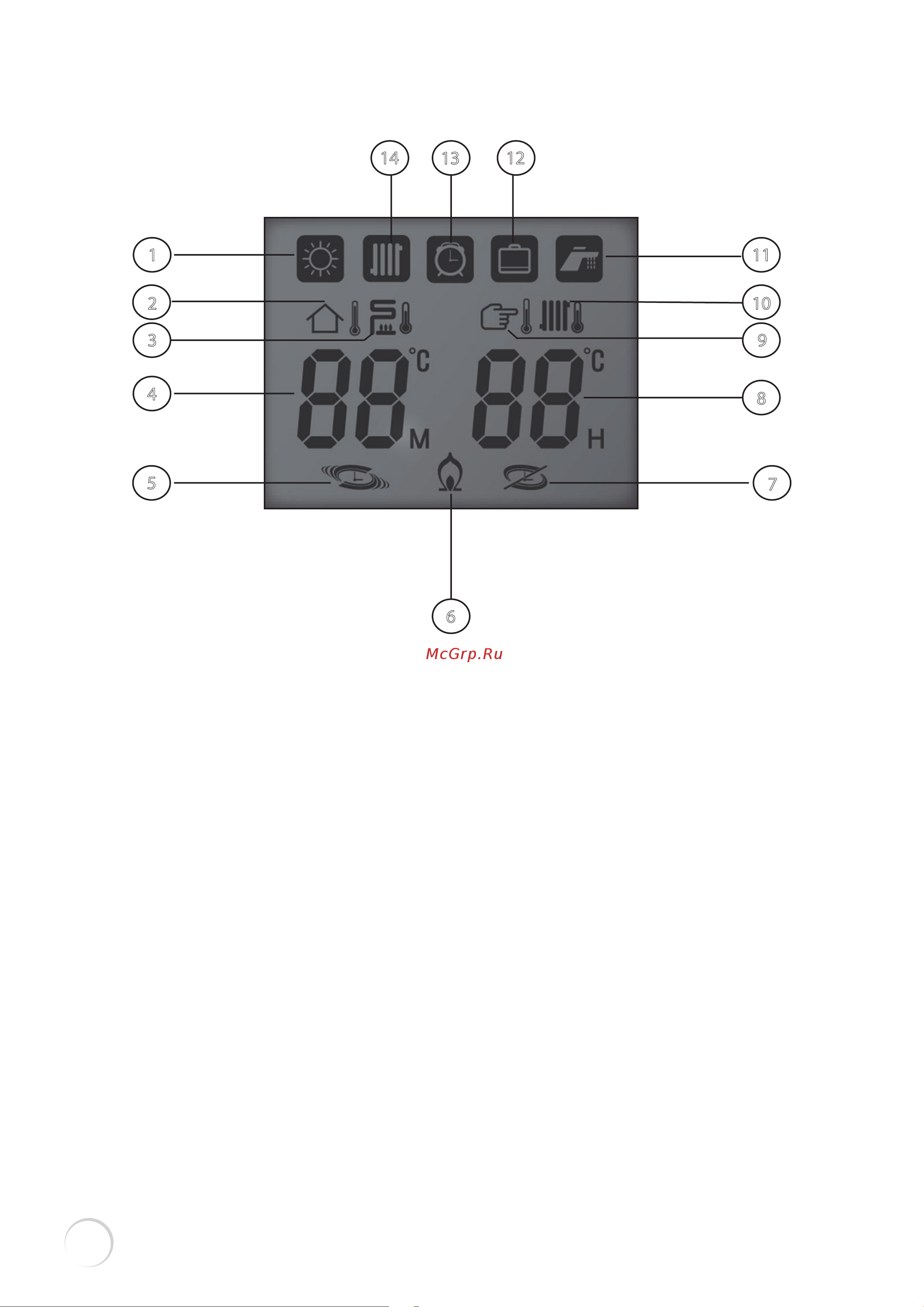

Рисунок 7. Обозначение символов на дисплее.
1. Символ отображения режима работы “ПРИСУТСТВИЕ”.
2. Символ отображения индикации температуры воздуха.
3. Символ отображения индикации температуры теплоносителя.
4. Символ отображения текущей температуры воздуха/теплоносителя.
5. Символ отображения работы в режиме «Таймер».
6. Символ отображения работы котла.
7. Символ отображения работы котла не в режиме «Таймер».
8. Символ отображения заданной температуры.
9. Символ отображения индикации температуры воздуха.
10. Символ отображения индикации температуры теплоносителя.
11. Символ отображения режима работы «ДУШ».
12. Символ отображения режима работы «ОТСУТСТВИЕ».
13. Символ отображения режима работы «ТАЙМЕР».
14. Символ отображения текущего режима по температуре теплоносителя.
