77
Приложение 2
26. Настройка давления газа.
Требования безопасности
Внимание!
Настройка давления газа производится исключительно специализирован-
ной организацией.
Измерение давления газа на входе в котел
• Закрыть газовый кран на трубопроводе подачи газа.
• Снять лицевую панель котла.
• Открутить винт на штуцере замера входного давления газа «IN».
• Подключить манометр для измерения давления газа к штуцеру «IN».
• Открыть газовый кран на трубопроводе подачи газа и замерить статическое вход-
ное давление газа.
• Включить котел в работу на максимальной мощности (например, открыв кран ГВС)
и замерить динамическое давление газа на входе.
• Отключить котел и закрыть газовый кран на трубопроводе подачи газа.
• Отсоединить манометр и закрутить винт на штуцере замера входного давления
газа «А».
Настройка давления газа.
• Открутить винт на штуцере замера давления газа на горелку «OUT».
• Подключить манометр для измерения давления газа к штуцеру «OUT».

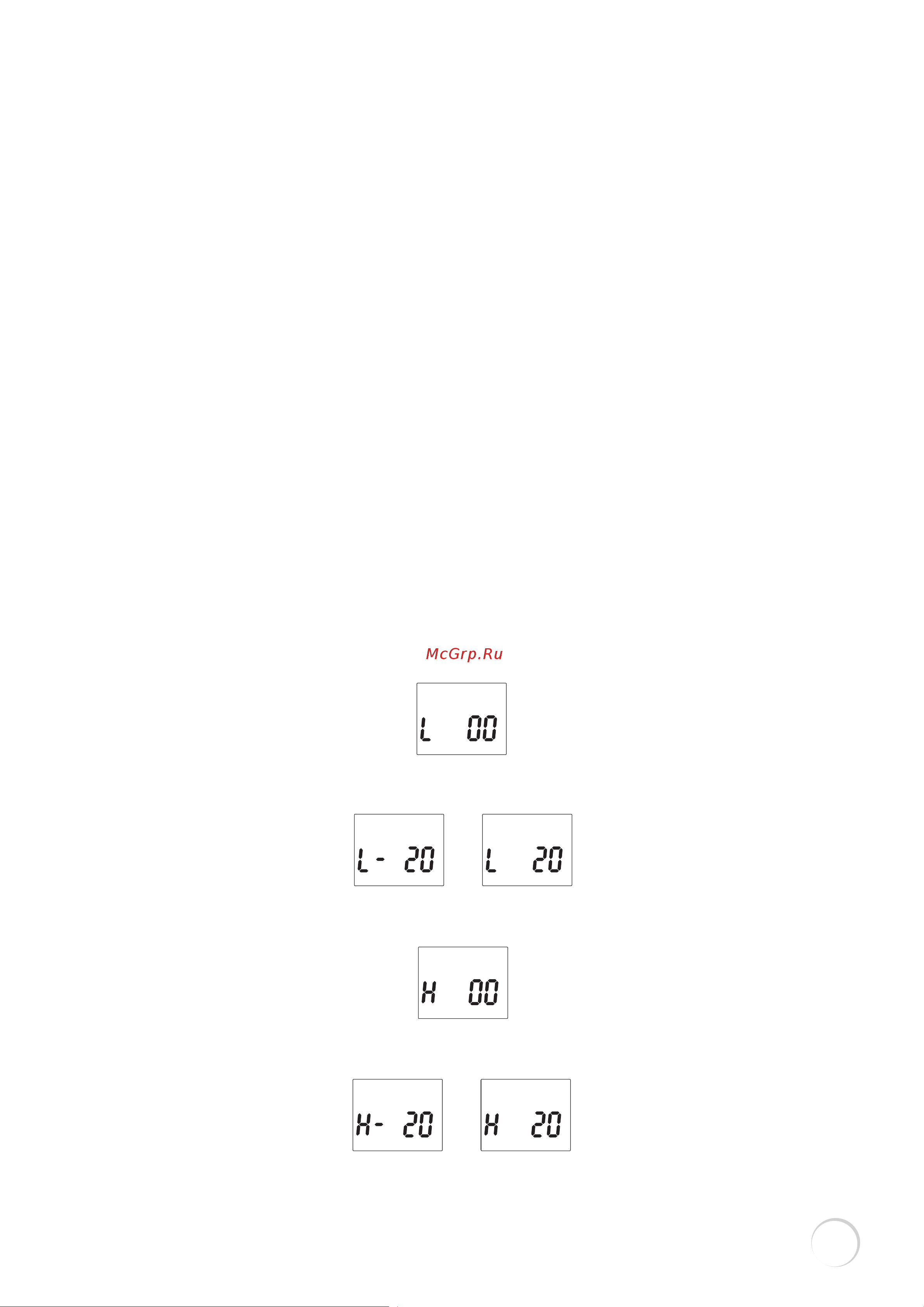

• На пульте управления одновременно нажать кнопки «Душ» и «Таймер» в течение
10 секунд. На дисплее отобразится режим настройки давления газа.
• Кнопкой «Выбор режима работы» выберите настройку минимального давления
газа. На дисплее отобразится буква - L.
• Настройка минимального давления газа осуществляется кнопками «Вверх» (▲)/
«Вниз» (▼) в диапазоне от -20 до 20.
• Кнопкой «Выбор режима работы» выберите настройку максимального давления
газа. На дисплее отобразится буква - H.
• Настройка максимального давления газа осуществляется кнопками «Вверх» (▲)/
«Вниз» (▼) в диапазоне от -20 до 20.
