47

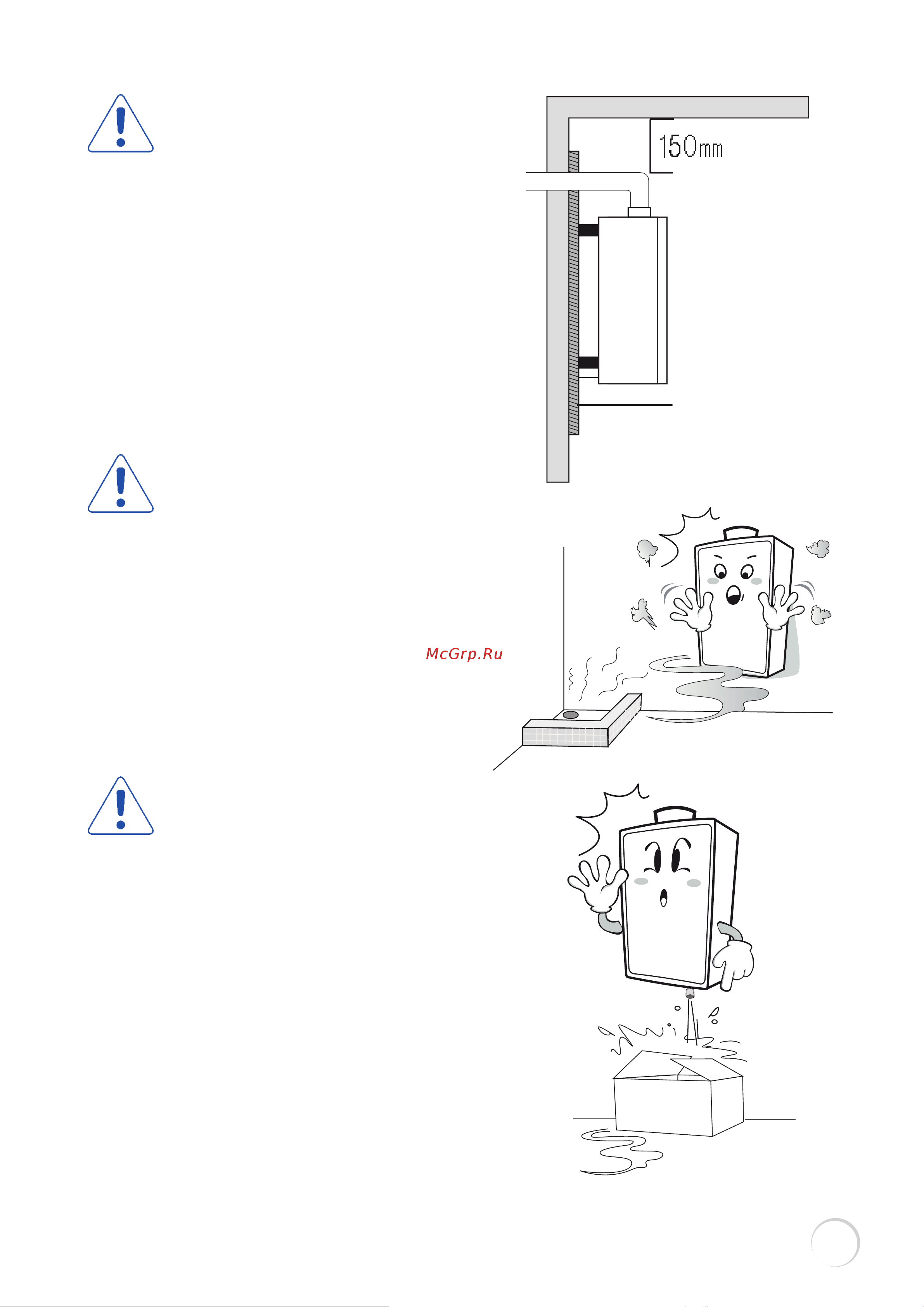

Устанавливать на огнеупорной
стене.
• Устанавливать на огнеупорной стене, спо-
собной выдержать вес котла. В случае
установки на стене из воспламеняемых
материалов, необходимо закрепить на ней
огнеупорную плиту (не металлическую)
толщиной более 3 см.
• Расстояние от верхней части дымовой тру-
бы до огнеупорного материала более 150
мм.
Внимание
Запрещается устанавливать в по-
мещении, в которое могут посту-
пать отравляющие газы.
Постоянное поступление в помещение, в
котором установлен котел, отравляющих газов
(аммиачного, хлорного, серного и газов других
кислот), приводит к ускоренному корродиро-
ванию и преждевременному выходу котла из
строя.
Внимание
Устанавливать в помещении с хоро-
шим водоотводом.
• Во время работы котла не допускать его пере-
полнения водой, которое вызывается расшире-
нием отопительной воды, и подтеков снизу (обя-
зательно должен быть водосток).
• Для отвода излишней воды необходимо подсо-
единить шланг от нижней части котла до водос-
ливной трубы пластиковой трубки аварийного
клапана сброса давления в контуре отопления,
особенно, если пол деревянный (компания не
несет ответственности за причиненный ущерб,
вызванный несоблюдением данных рекоменда-
ций.).
Внимание
