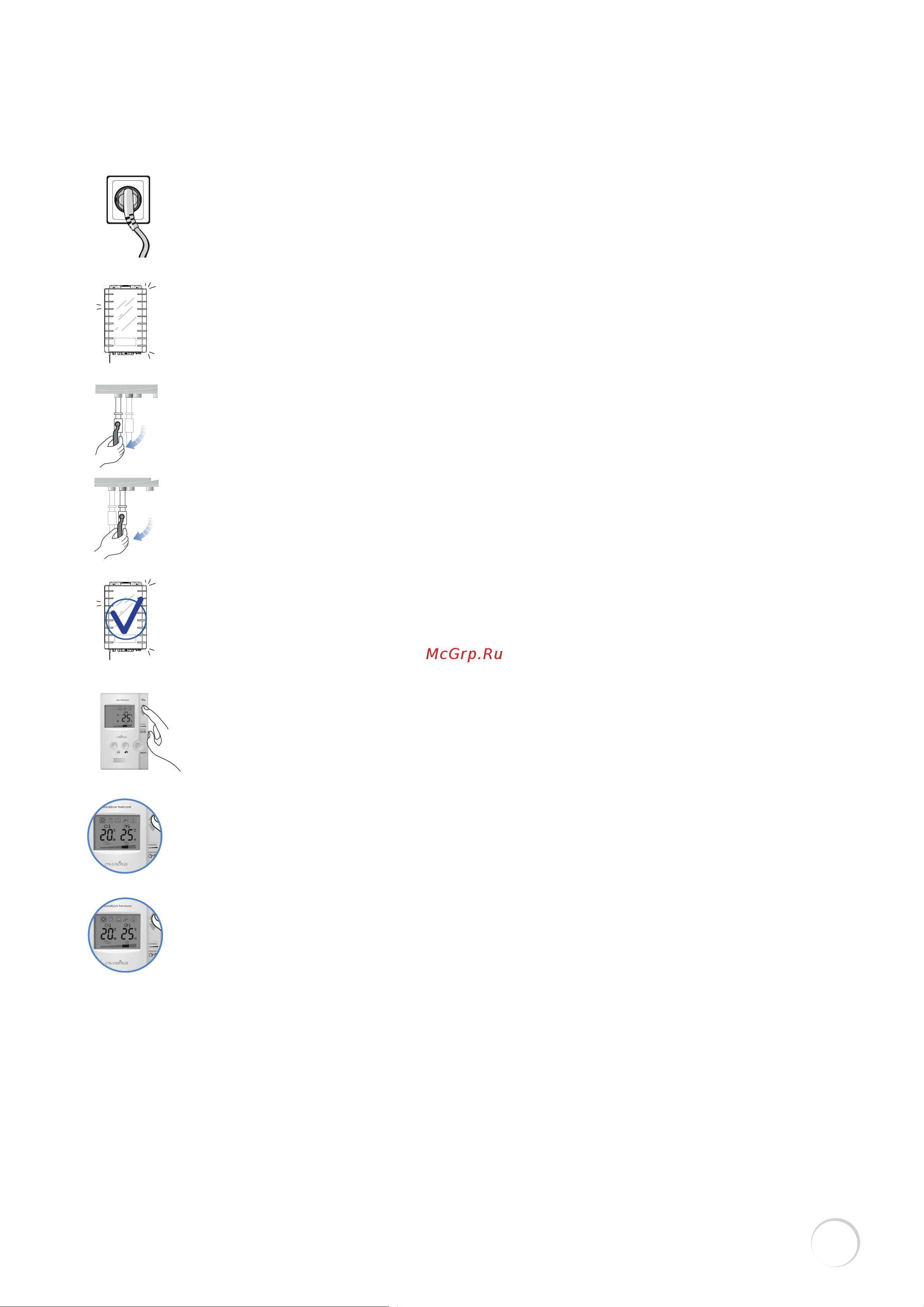

16. Пробная эксплуатация котла (для специализирован-
ных предприятий).
1. Подсоединить котел к электросети (~230 B/50Гц).
2. Закрыть крышку котла при пробной эксплуатации.
7. Если в котле недостаточно воды, срабатывает датчик давления те-
плоносителя. Добавьте воду в систему отопления в соответствии с
пунктом 11.1.4.
8. Если после установки желаемой температуры в помещении загора-
ется лампочка-индикатор включения, значит, котел работает в нормаль-
ном режиме.
9. Проверить систему безопасности отключающую подачу газа при не-
достаточности или отсуствии тяги в дымоходе (п.12.5.12).
10. Сдать котел потребителю в эксплуатацию в соответствии с разде-
лом 21.
3. Проверить открытие крана для подачи воды в котел.
6. Установить желаемую температуру на пульте управления (котел ра-
ботает только, если устанавливаемая температура выше температуры
в помещении).
4. Проверить открытие крана для подачи газа.
5. Включить котeл.
