29
11. Эксплуатация котла.
11.1 Пульт управления NCTR-50N (со встроенным комнатным
термостатом).
11.1.1 Настройка режима управления.
1. При выключеном пульте управления нажимайте одновре-
менно кнопку “Выбор режима” и кнопку “Выбора температу-
ры теплоносителя“ на дисплее появится одна из комбина-
ций: “set 1” или “set 2”.
2. Нажатием кнопок Вверх(▲)/Вниз(▼) установите необходи-
мый режим управления работой котла:
“set 1” - соответстует режиму управления по температуре
воздуха в помещении
“set 2” - соответствует режиму управления по температуре
теплоносителя.

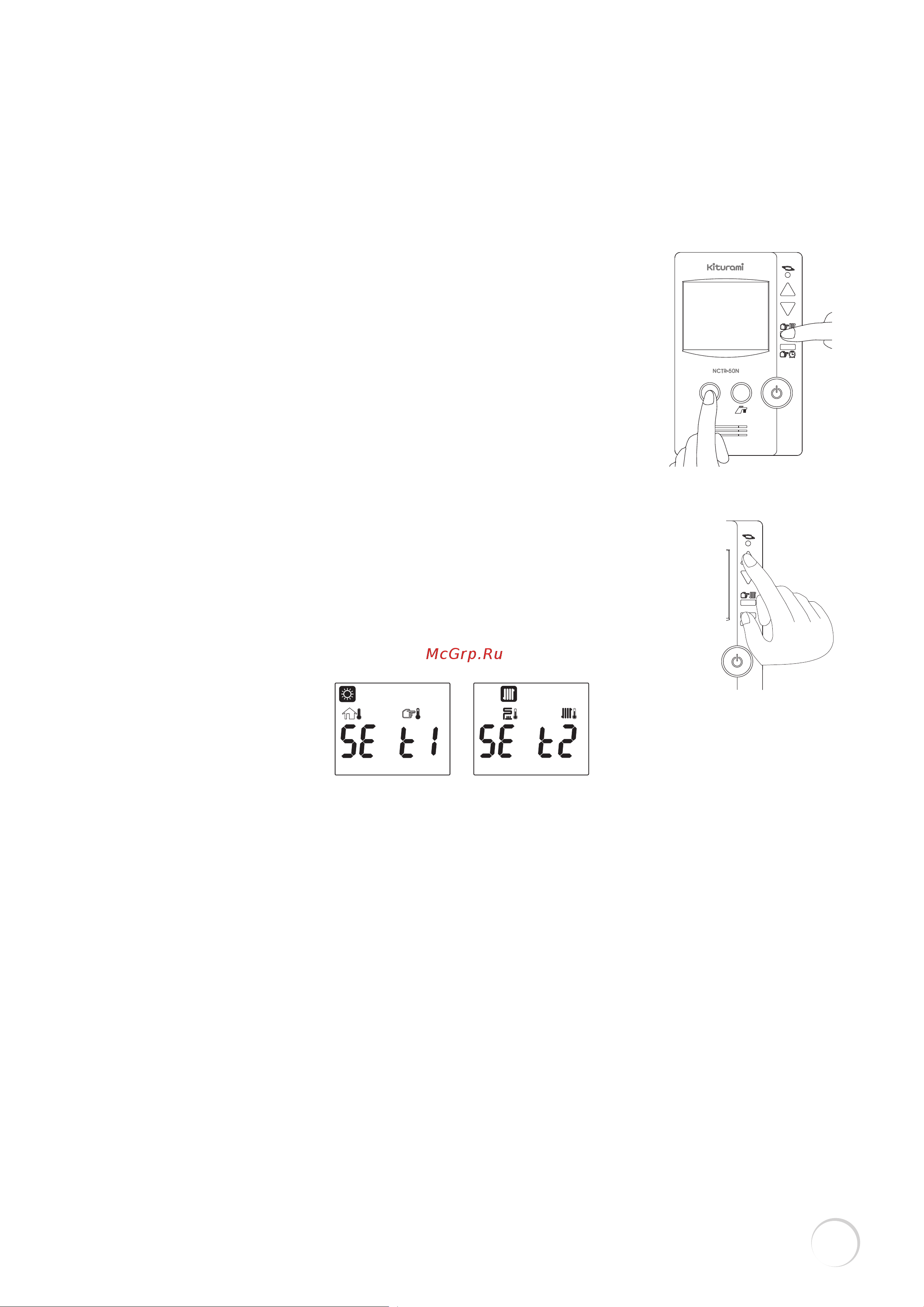

Рисунок 9. Настройка режима управления.
3. Для завершения режима настройки режима управления работой котла, нажмите
кнопку “Питание”.
