16
KITURAMI делает мир теплее!

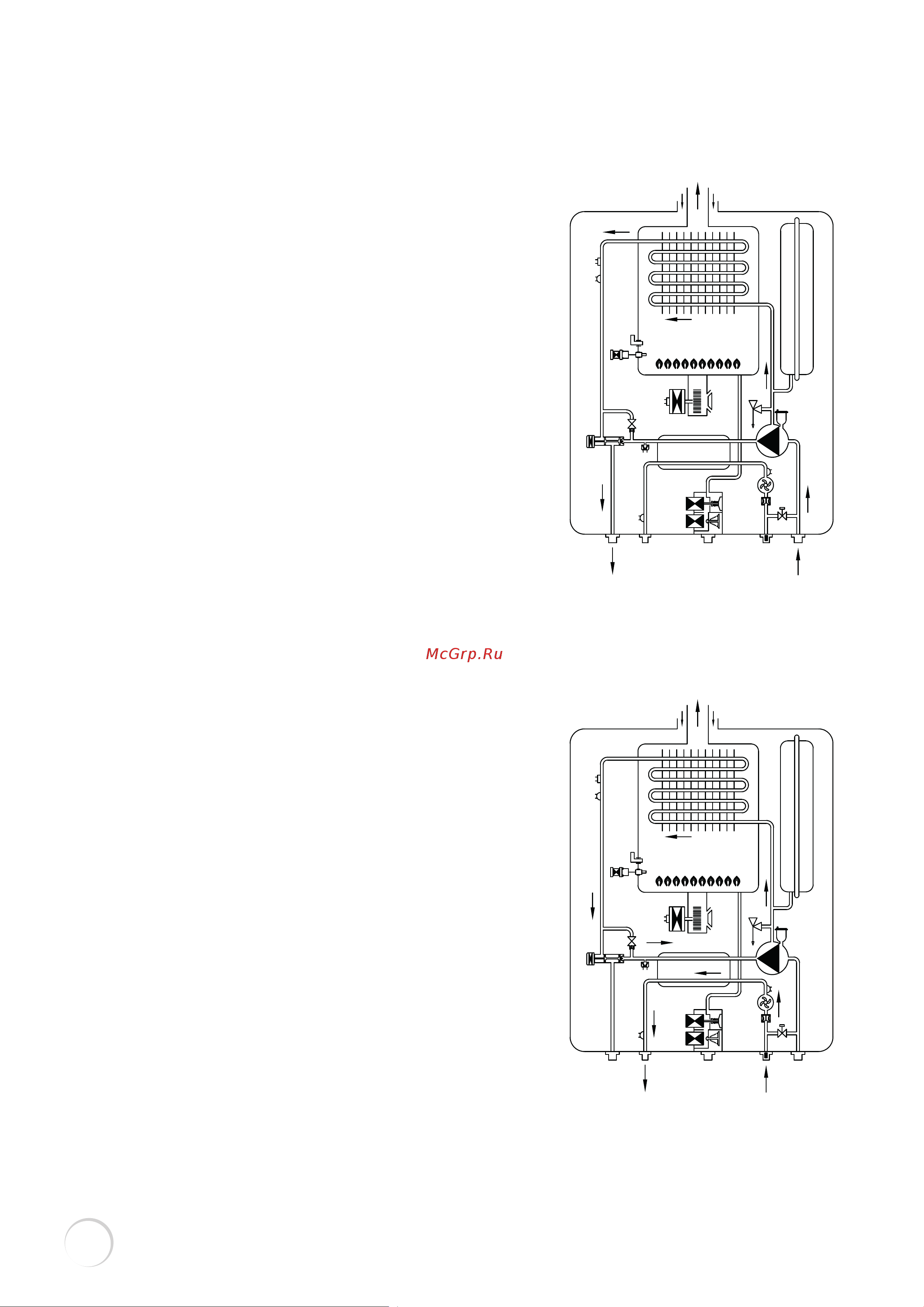

7.4 Схема работы котла.
7.4.1 Схема работы контура отопления.
Отсутствие протока воды в контуре ГВС.
Трехходовой клапан находится в положении цир-
куляции теплоносителя по контуру отопления со
следующей очередностью прохождения узлов:
1. циркуляционный насос
2. первичный теплообменник
3. трехходовой клапан
4. радиаторы
5. циркуляционный насос и т.д.
Условные обозначения:
↓ - Выход теплоносителя
↑ - Вход теплоносителя
Рисунок 4. Схема работы контура отопления.
7.4.2 Схема работы контура ГВС.
При наличии протока воды в контуре ГВС, отбор
тепла происходит во вторичном теплообменнике.
Трехходовой клапан находится в положении цир-
куляции теплоносителя по контуру приготовления
горячей воды со следующей очередностью прохож-
дения узлов:
1. циркуляционный насос
2. первичный теплообменник
3. трехходовой клапан
4. теплообменник ГВС
5. циркуляционный насос и т.д.
Условные обозначения:
↓ - Выход ГВС (горячая вода)
↑ - Вход ХВС (холодная вода)
Рисунок 5. Схема работы контура ГВС.
