53

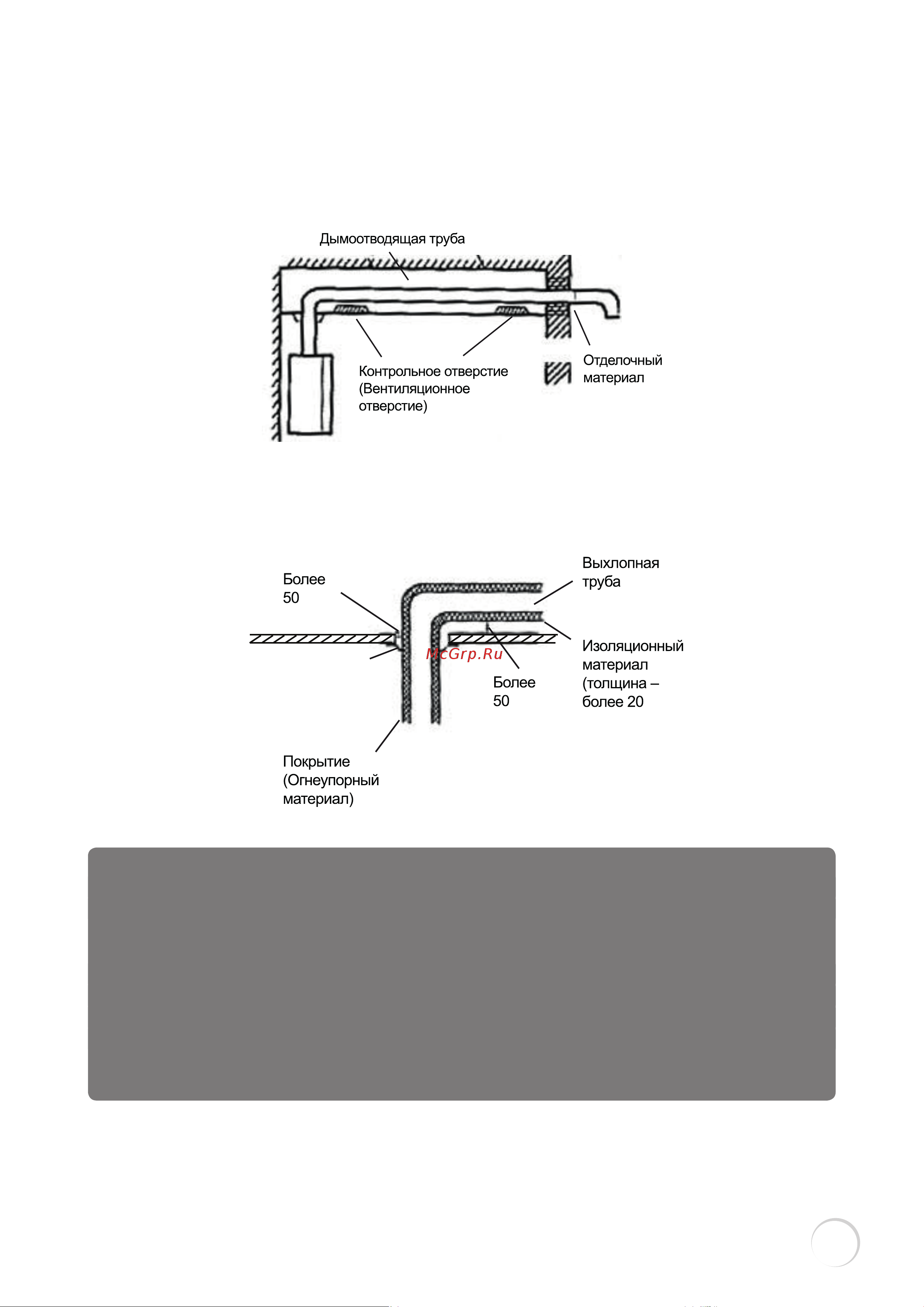

14.5 Установка дымовой трубы, частично скрытой в потолке.
Во избежание утечки выхлопных газов соединительные участки должны быть проч-
но скреплены и покрыты огнеупорным материалом, за исключением металла. Для ре-
монта и технического обслуживания воздухоприемной/выхлопной трубы необходимо
контрольное отверстие.
Скрытая установка.
При удлинении дымовой трубы, следует закрепить трубу к стене или потолку с ша-
гом между креплениями не более 90 см для предотвращения провисания.
мм
мм
мм)
Фальшпотолок
(выхлопная
труба)
Внимание!
Дымоотводящие трубы устанавливаются только по проекту газификации.
Запрещается подключать к дымовой трубе котла любой другой тип оборудова-
ния (включая использующие другие типы топлива, например брикетированный
уголь).
Запрещается отвод дымовых газов в вентиляционные каналы.
Внимание!
Проникновение в помещение отходящих газов может вызвать отравление угар-
ным газом.
