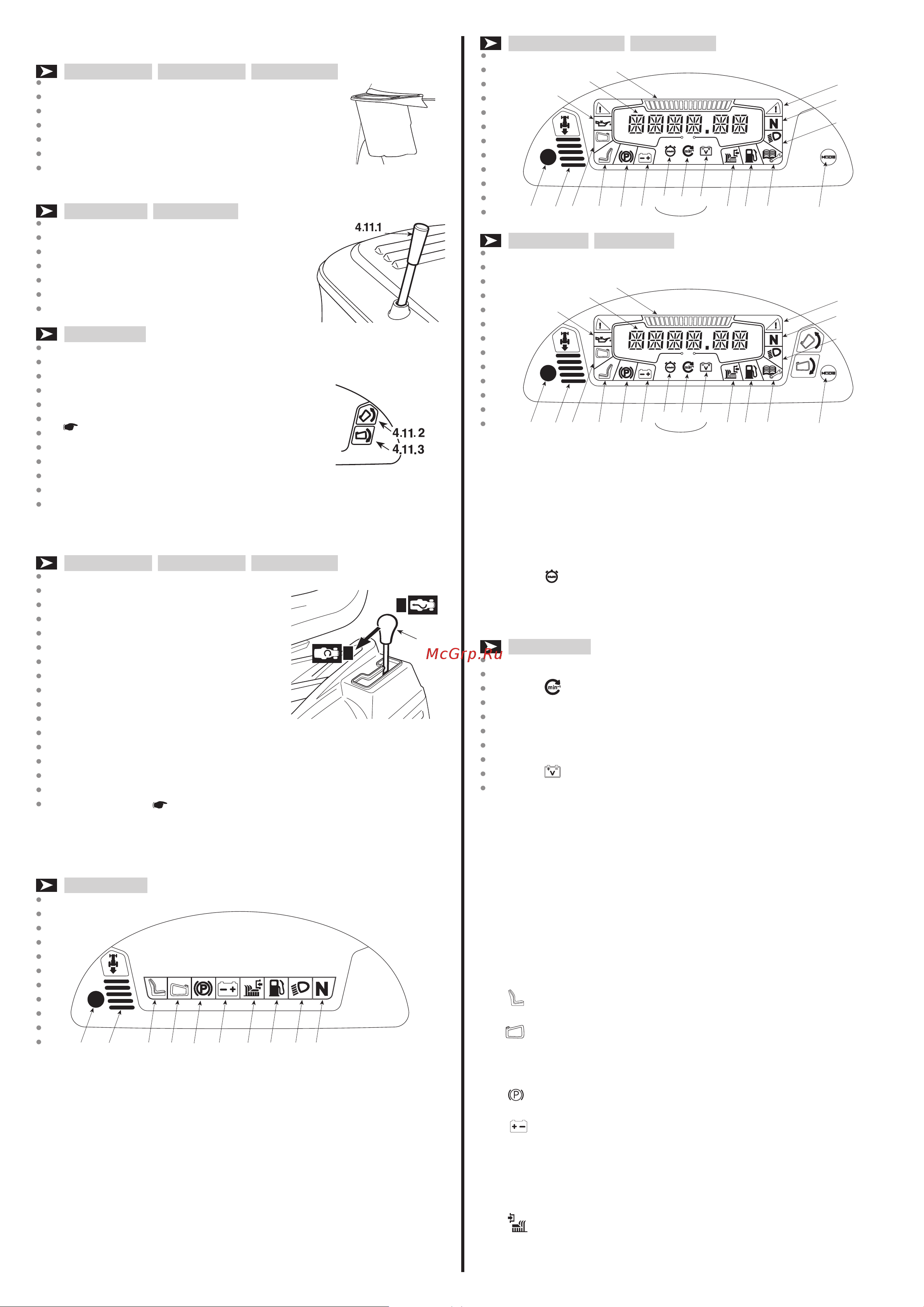

Honda HF2317HME [10/32] Рычаг включения режима мульчирования
![Honda HF2317HME [10/32] Рычаг включения режима мульчирования](/views2/1881127/page10/bga.png)
10
c
d
e
f
g
h i
j
i.1
o
a
c
ed
f
g
h
i
j
k
l
i.1
o
n
b
a.1
m
a.2
a.3
4.12
A
B
a
c
ed
f
g
h
i
j
k
l
i.1
o
n
b
a.1
m
a.2
a.3
4.10.b ДЕРЖАТЕЛЬ USB-УСТРОЙСТВ
HF2417HMy
HF2417HTy
HF2625Hy
Предназначен для удержания USB-устройств.
4.11 УПРАВЛЕНИЕ ОПРОКИДЫВАНИЕМ ТРАВОСБОРНИКА
HF2 yyy HBy
HF2 yyy HMy
Травосборник может быть опрокинут
для опорожнения с помощью
рычага (4.11.1), который может быть
вытянут из своего корпуса.
HF2 yyy HTy
Травосборник может быть опорожнен
при нажатии кнопки (4.11.2) и удержании
ее нажатой до момента достижения
травосборником своего верхнего положения.
( 5.4.6).
Травосборник возвращается в рабочее
положение при нажатии кнопки (4.11.3)
и удержании ее нажатой до тех пор, пока фиксатор не встанет на
место и управляющий двигатель не остановится.
4.12 РЫЧАГ ВКЛЮЧЕНИЯ РЕЖИМА МУЛЬЧИРОВАНИЯ
HF2417HMy
HF2417HTy
HF2625Hy
Режим мульчирования включается
посредством рычага.
«A» = функция включена
«B» = функция выключена
- Переключение должно производиться только при отключен-
ных ножах.
- Если предполагается использовать функцию мульчирова-
ния, то необходимо установить защиту (травосборник или
отбойник) ( 5.3.5).
4.13 СВЕТОВЫЕ ИНДИКАТОРЫ И ЗУММЕРЫ НА ПАНЕЛИ
ПРИБОРОВ
HF2317yyy
HF2417HBy/ HMy
HF2625HMy
HF2417HTy
HF2625HTy
При повороте замка зажигания (4.4) в положение «ON» все световые
индикаторы одновременно включатся примерно на одну секунду
(одновременно кратковременно включится зуммер). Это показыва-
ет, что газонокосилка работает нормально.
Дисплей перейдет в режим «Информация». В этом режиме вы можете,
нажимая кнопку MODE (b), выбрать следующие функции:
- а.1) Счетчик моточасов: На дисплее будет отображаться
количество полных часов и десятые доли часа.
Цифры будут отображаться после буквы h;
HF2625yyy
- а.2) Тахометр: отображает частоту вращения
коленчатого вала.
Отображаемые значения:
< 1600 об/мин при включении минимальной скорости
> 2600 об/мин при включении скорости, на которой производится кошение
- а.3) Вольтметр: На дисплее отображаются цифры,
указывающие напряжение в вольтах.
Коротко нажмите на кнопку MODE и отпустите ее для последова-
тельного переключения между иконками a.1, a.2, a.3. На дисплее
будут отображаться данные, соответствующие выбранным иконкам.
При этом последняя ячейка дисплея будет отображать единицы из-
мерения.
Не пользуйтесь встроенным тахометром для регулирования частоты
вращения коленчатого вала.
Если по истечении отведенного времени световой индикатор оста-
ется включенным, это означает:
c) На сиденье нет оператора.
d)
Травосборник отсутствует.
- Если он мигает, это означает, что травосборник полон, и его
нужно опорожнить.
e)
Включен стояночный тормоз.
f)
Аккумуляторная батарея заряжена не до конца: найдите
причины в главе 7 настоящего руководства.
- Если он мигает, это означает, что аккумуляторная батарея
достигла порога перенапряжения; немедленно остановите
машину, отсоедините аккумуляторную батарею и обрати-
тесь в авторизованный сервисный центр.
g)
Ножи задействованы.
