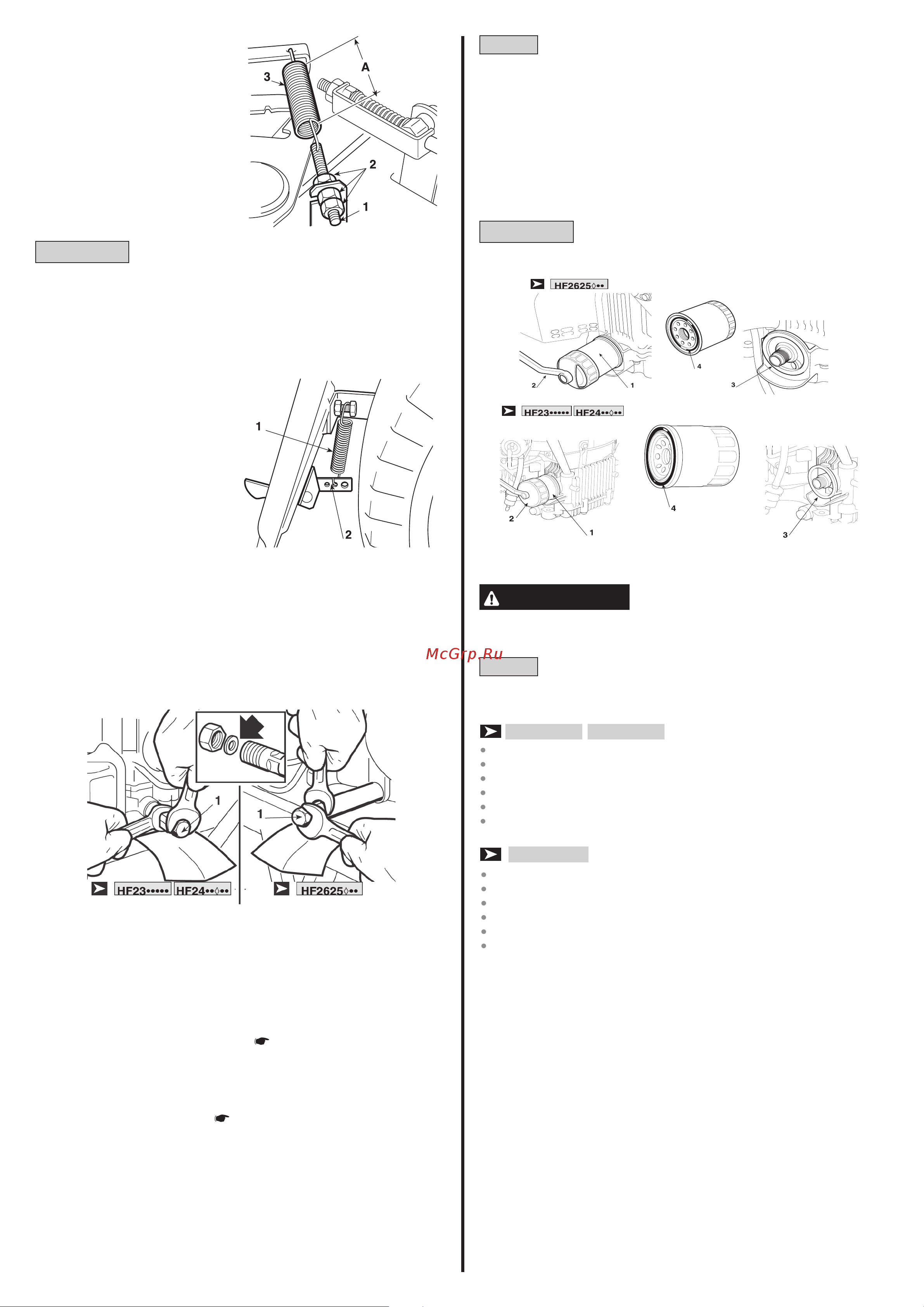

24
ВАЖНО
Используйте только оригинальный масляный фильтр
Honda или масляный фильтр эквивалентного качества, предназна-
ченный для данной модели. Использование несоответствующего
фильтра Honda или фильтра ненадлежащего качества может стать
причиной выхода двигателя из строя.
7. Залейте в двигатель указанное количество рекомендованного
моторного масла. Запустите двигатель и проверьте отсутствие
протечек моторного масла.
8. Остановите двигатель и еще раз проверьте уровень масла. При
необходимости долейте масло до требуемого уровня.
ПРИМЕЧАНИЕ
Обратитесь к официальному дилеру Honda за сове-
том относительно специального ключа для фильтра.
6.4.3 Обслуживание воздухоочистителя
ПРЕДУПРЕЖДЕНИЕ
Запрещается использовать для очист-
ки фильтрующего элемента бензин или растворитель с низкой
температурой вспышки. Может возникнуть пожар или взрыв.
ВАЖНО
Эксплуатация двигателя с отсутствующим воздухоочис-
тителем запрещена. В противном случае попадание грязи и пыли в
двигатель приведет к ускоренному износу его деталей.
HF23yyyy
HF24yyyy
Выверните два болта (1а) крепления крышки воздухоочистителя
и снимите эту крышку.
Выньте бумажный фильтрующий элемент (3) из корпуса воздухо-
очистителя (5). Извлеките поролоновый фильтрующий элемент
(4) из крышки воздухоочистителя (2).
HF2625yy
Отстегните две защелки (11) на крышке (12) воздухоочистителя.
Отсоедините две накидных защелки (13) от держателя фильтру-
ющего элемента (14), затем снимите держатель элемента (14) и
снимите поролоновый фильтрующий элемент с держателя. Сни-
мите бумажный фильтрующий элемент (16).
2. Очистите оба фильтрующих элемента, если они вновь будут ус-
тановлены в корпус фильтра.
• Поролоновый фильтрующий элемент (4-15): Промойте в
теплом мыльном растворе, прополощите и тщательно просу-
шите. Или очистите в негорючем растворителе и просушите.
Пропитайте фильтрующий элемент чистым моторным маслом
и выжмите излишки масла. При наличии в поролоновом филь-
трующем элементе излишков масла двигатель некоторое время
будет дымить.
• Бумажный фильтрующий элемент (3-16): Несколько раз
слегка постучите фильтрующим элементом по твердой поверх-
ности, чтобы выбить из него избыток грязи и пыли, или продуйте
фильтрующий элемент сжатым воздухом (давление воздуха не
более 2,1 кг/cм
2
) с чистой стороны, которая обращена к дви-
гателю. Не пытайтесь очистить фильтрующий элемент щеткой.
Замените фильтрующий элемент, если он сильно загрязнен.
Отверните контргайки (2) и затя-
ните или ослабьте винт (1) таким
образом, чтобы получить длину
«A» пружины (3):
А = 109 - 111 мм
измеренную по крайним виткам
пружины. После регулировки за-
тяните гайки (2).
ПРИМЕЧАНИЕ
После замены ремня особую осторожность прояв-
ляйте при первых включениях, поскольку до приработки ремня они
могут быть резкими.
6.3.6 Регулировка пружины фиксатора для фиксации
травосборника
Если травосборник шатается и
приоткрывается при движении
по неровному грунту, либо его
трудно зафиксировать после
опорожнения, то необходи-
мо отрегулировать натяжение
пружины (1).
Изменяйте точку крепления
пружины, перестанавливая ее
из одного отверстия в другое
(2) до тех пор, пока не получите
нужный результат.
6.4 ДЕМОНТАЖ И ЗАМЕНА ДЕТАЛЕЙ
6.4.1 Замена моторного масла
Сливайте моторное масло когда двигатель остыл.
Отверните пробку-щуп заливного отверстия и подложите подходя-
щую ёмкость под сливную трубку, чтобы вытекающее масло не попа-
ло на ходовую часть машины.
Отверните пробку (1); при обратной установке пробки позаботьтесь
о положении внутренней сетки.
Заливайте рекомендованное масло до тех пор, пока его уровень не
достигнет верхней метки на щупе (
5.3.3). Полностью закрутите
пробку-щуп.
6.4.2 Замена масляного фильтра
Слейте моторное масло (1. 6.4.1).
С помощью специального ключа (2) отверните масляный фильтр 2.
(1) и дайте стечь остаткам масла. Утилизируйте масляный
фильтр.
Очистите привалочную поверхность фильтра (3).3.
Нанесите на новое кольцевое уплотнение (4) нового фильтра 4.
свежее моторное масло.
Установите новый масляный фильтр и закрутите его руками до тех 5.
пор, пока его уплотнение не коснется привалочной поверхности.
Затяните масляный фильтр указанным моментом (12 Нм – 1,20 кгм). 6.
A
