6

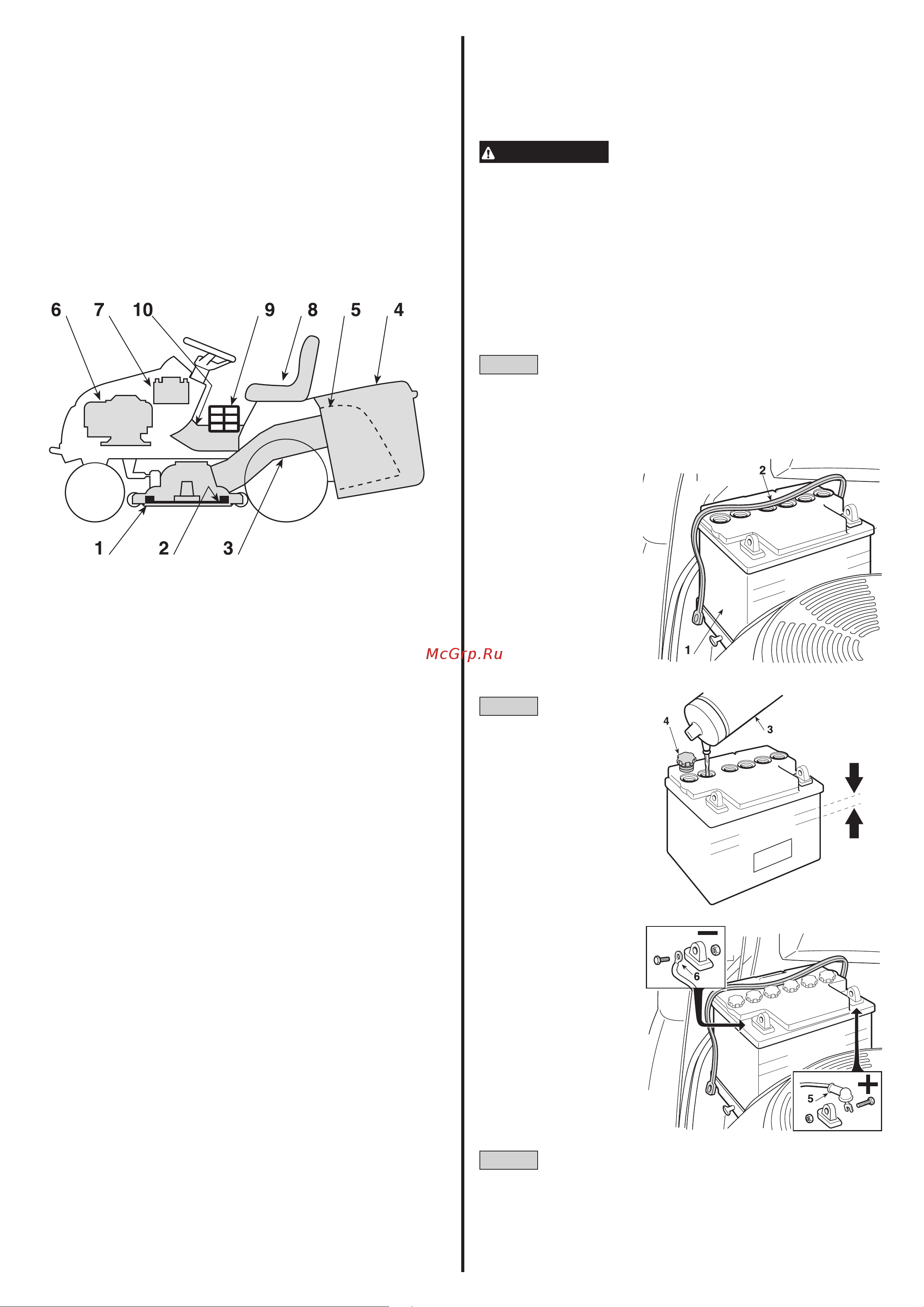

3. РАСПАКОВКА И СБОРКА
Из-за условий хранения и транспортировки некоторые компоненты
машины не устанавливаются на заводе и должны монтироваться на
нее после распаковки. Следуйте приведенным ниже инструкциям.
ПРЕДУПРЕЖДЕНИЕ
Распаковку и комплектование газоно-
косилки следует проводить на горизонтальной и устойчивой
поверхности с достаточным пространством для работы с ма-
шиной и использования подходящего оборудования. Не поль-
зуйтесь газонокосилкой до тех пор, пока все пункты, перечис-
ленные в главе «СБОРКА», не будут выполнены.
3.1 АКТИВИРОВАНИЕ И ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРНОЙ
БАТАРЕИ
ВАЖНО
СУХОЗАРЯЖЕННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ!
Аккумуляторная батарея (1) расположена позади двигателя и удер-
живается на месте эластичным ремнем (2).
Отстегните эластичный
ремень (2) и снимите ак-
кумуляторную батарею.
Открутите пробки (3) и
залейте электролит (4)
(кислота не поставляет-
ся: удельная плотность
1,280) до указанного
уровня, распределяя
его равномерно по всем
шести элементам, пока
он не достигнет отметки
«UPPER LEVEL» (верхний
уровень), указанной на
аккумуляторной батарее.
ВАЖНО
В процессе
заливки температура
электролита не должна
превышать 30°C / 86°F.
После заправки аккумуля-
торной батареи электро-
литом дайте ей отстоять-
ся, как минимум, полчаса.
Уровень электролита дол-
жен упасть. Снова долей-
те электролит до верхней
отметки («UPPER LEVEL»).
Важно, чтобы уровень-
электролита всегда ос-
тавался между метка-
ми верхнего и нижнего
уровня («UPPER LEVEL» и
«LOWER LEVEL» соответс-
твенно).
Вкрутите и затяните все
шесть пробок (4), после
чего зарядите аккумуля-
торную батарею.
ВАЖНО
После подготовки аккумуляторную батарею следует пол-
ностью зарядить. Для этого обратитесь к своему дилеру, который
имеет все необходимое для этого оборудование. Поставляемое
вместе с машиной зарядное устройство НЕ способно выполнить
первичную зарядку аккумуляторной батареи после ее подготовки.
UPPER LEVEL
LOWER LEVEL
-
+
UPPER LEVEL
L
O
WER LEVEL
-
+
UPPER LEVEL
L
O
WER LEVEL
-
+
КАК ИДЕНТИФИЦИРОВАТЬ ВАШУ МАШИНУ
В этом Руководстве представлено описание подготовки, эксплуатации
и технического обслуживания машин, имеющих различные особеннос-
ти. Поэтому очень важно правильно идентифицировать модель вашей
машины, чтобы получить нужную информацию о ней.
Модель вашей машины указана на «идентификационной табличке» в
пункте 4 и состоит из ряда букв и цифр.
На следующих страницах данного Руководства модель или модели
машины, к которым относятся приведенные операции, указываются
заранее. При отсутствии каких-либо указаний операции относятся
ко всем моделям.
2.2 НАИМЕНОВАНИЕ И НАЗНАЧЕНИЕ ОСНОВНЫХ
ЭЛЕМЕНТОВ ГАЗОНОКОСИЛКИ
Машина состоит из основных компонентов, которые выполняют сле-
дующие функции:
Режущий аппарат:1. корпус, в котором вращаются ножи.
Ножи:2. приспособления, срезающие траву; на их концах вы-
полнены лопатки, направляющие срезанную траву в приемный
канал.
Приемный канал:3. это деталь, соединяющая режущий аппарат
с травосборником.
Травосборник:4. помимо сбора травы, выполняет роль элемен-
та безопасности, задерживающего любой предмет, отброшен-
ный ножами, от вылета за пределы машины.
Задний отбойник (предлагается на заказ): 5. может быть
установлен вместо травосборника для предотвращения от
вылета за пределы машины любого предмета, отброшенного
ножами.
Двигатель:6. приводит во вращение ножи и ведущие колеса.
Аккумуляторная батарея:7. обеспечивает электроэнергию для
пуска двигателя. Ее характеристики и инструкции по эксплуа-
тации приведены в отдельном Руководстве.
Сиденье водителя:8. это место, на котором располагается опе-
ратор машины. Оно оснащено датчиком наличия оператора,
который является устройством безопасности.
Предупреждающие таблички:9. напоминают об основных по-
ложениях по безопасной работе. Их содержание объясняется
в главе 1.
Контрольный люк:10. обеспечивает доступ для проведения
некоторых регулировок.
