16
1a
2a 3b 2a3a
1b
2b3d2b 3c
После скашивания
После окончания работы рекомендуется очистить режущий аппарат,
приемный канал и травосборник во избежание неудобств и обеспе-
чения бесперебойной работы в следующий раз.
Остановите двигатель, извлеките ключ, включите стояночный тор-
моз и снимите травосборник.
Осмотрите направляющий желоб на предмет налипшей травы. Если
трава имеется, удалите её.
5.4.9 Окончание скашивания
По завершении скашивания отключите привод ножей, снизьте час-
тоту вращения коленчатого вала двигателя и переведите режущий
аппарат в самое высокое положение.
5.4.10 Окончание работы
Остановите машину, переведите рычаг акселератора в положение
«SLOW» и выключите двигатель, переведя замок зажигания в положе-
ние «OFF». При этом топливный кран будет автоматически закрыт.
ПРЕДУПРЕЖДЕНИЕ
Всегда забирайте с собой ключ зажига-
ния, оставляя машину без присмотра!
5.4.11 Уход и хранение
Установите машину в сухом, защищенном от осадков месте и, если
возможно, накройте ее тентом. По завершении скашивания очисти-
те машину снаружи, опорожните травосборник и потрясите его для
удаления остатков травы и грунта.
Осмотрите машину на предмет травы, скопившейся в моторном
отсеке и в полостях над режущим аппаратом. Обнаруженную траву
удалите в целях сохранения высоких рабочих качеств машины в бу-
дущем.
ПРЕДУПРЕЖДЕНИЕ
Всегда опорожняйте травосборник и не
оставляйте емкости, заполненные скошенной травой, в поме-
щениях.
Очистите пластиковые детали кузова влажной губкой, смоченной
водным раствором моющего вещества, стараясь, чтобы вода не по-
пала на двигатель, электрооборудование и электронную плату, рас-
положенную под панелью приборов.
ВАЖНО
Запрещается мыть кузов и двигатель из шлангов с насад-
ками или сильнодействующими моющими веществами!
Для мытья внутренней поверхности режущего аппарата и приемного
канала машина должна находиться на плотном грунте с:
- установленными травосборником и приемным каналом;
- оператором на сиденье;
- работающим двигателем;
- включенной нейтралью в трансмиссии;
- включенным стояночным тормозом;
- включенным режущим ножом.
Поочередно одевайте водяной шланг на фитинги (1) и подавайте воду
через них в течение нескольких минут при вращающихся ножах.
При мытье режущий аппарат должен быть установлен в самое ниж-
нее положение. Далее снимите травосборник, опорожните и сполос-
ните его, а затем разместите там, где он может быстро высохнуть.
ВАЖНО
Во избежание ухудшения
работы электромагнитного
сцепления:
- не допускайте попадания
масла на сцепление;
- не направляйте струю воды
высокого давления
непосредственно на узел
сцепления;
- не очищайте сцепление
бензином.

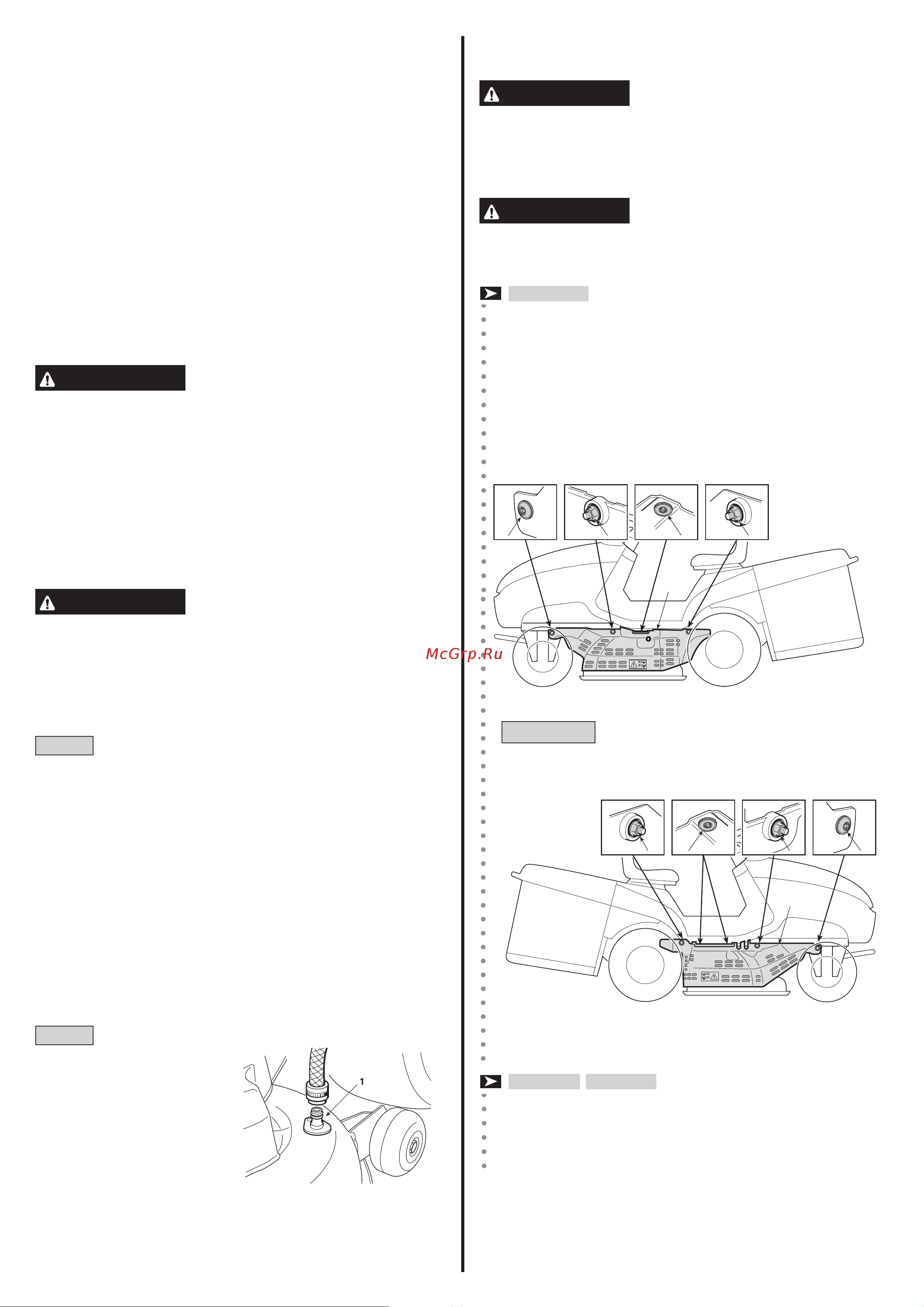

5.4.12 Снятие защиты приводного ремня и очистка
режущего аппарата
ПРЕДУПРЕЖДЕНИЕ
Не допускайте скапливания мусора
и высохшей травы в верхней части режущего аппарата. Это
обеспечит безопасность эксплуатации и сохранение рабочих
качеств машины. Эти работы должны выполняться 2 - 3 раза в
год, а также перед постановкой машины на длительное хране-
ние (например, в конце сезона эксплуатации).
ПРЕДУПРЕЖДЕНИЕ
Данная машина оснащается двумя за-
щитными кожухами цепи трансмиссии (одним слева и одним
справа), предохраняющими от случайного контакта во время
работы машины.
HF2317y
Левый защитный кожух (1а) закреплен:
- двумя гайками (2а), которые откручиваются ключом на 10 мм;
- передним винтом (3а) и центральным винтом (3b), которые
откручиваются ключом Torx T30.
Правый защитный кожух (1b) закреплен:
- двумя гайками (2b), которые откручиваются ключом на 10 мм;
- передним винтом (3с) и двумя центральными винтами (3d),
которые откручиваются ключом Torx T30.
ПРИМЕЧАНИЕ
При снятии левой защиты (1а) не отсоединяйте
шланги от фитингов, используемых для очистки режущего аппарата.
При установке левой и правой защиты сначала установите все
гайки (2а) и (2b), затем – все винты.
HF24yyy
HF26yyy
Левый защитный кожух (1с) закреплен:
- двумя гайками (2с), которые откручиваются ключом на 10 мм;-
передним винтом (3e), который откручивается ключом Torx
T30;
