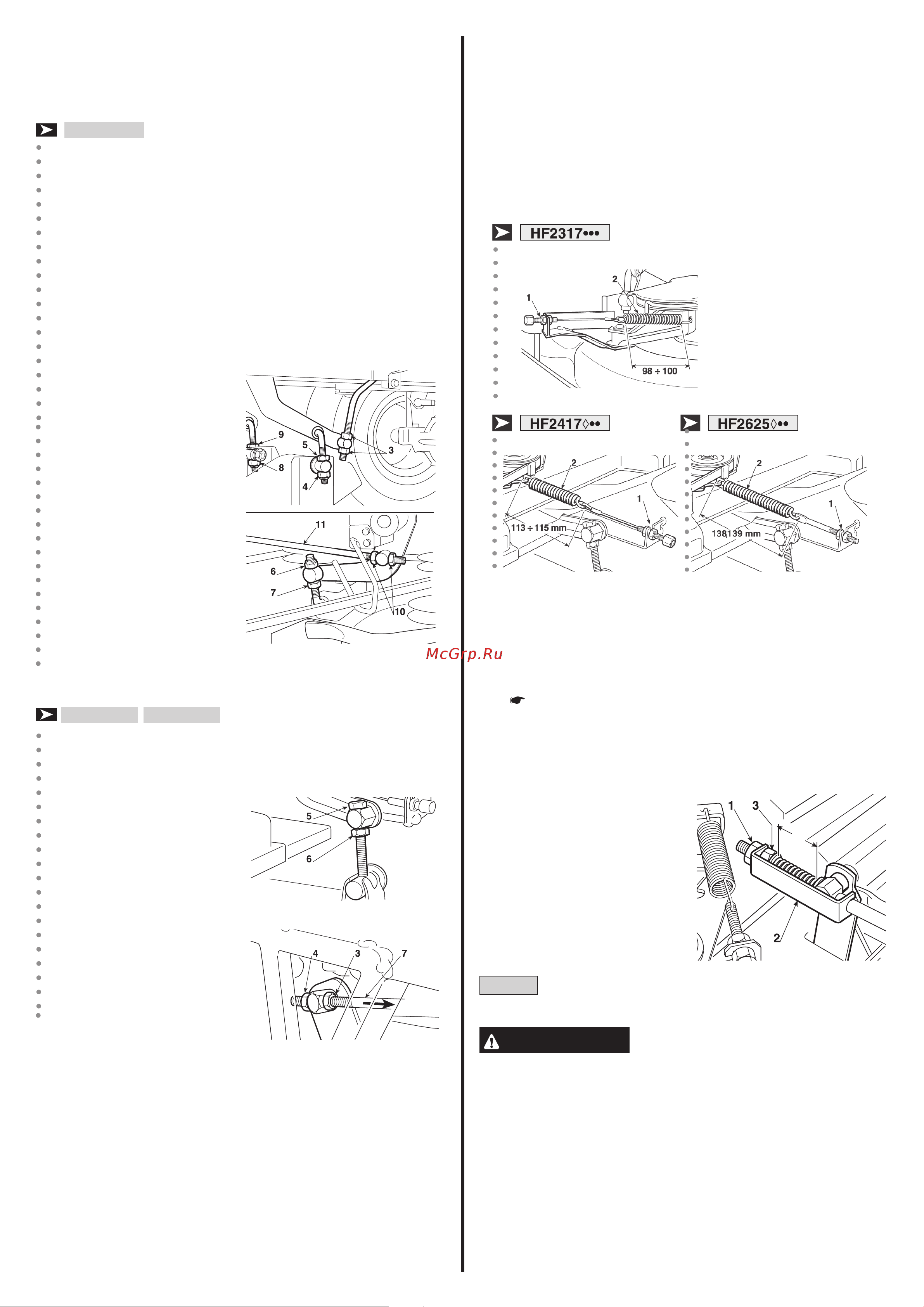

Honda HF2317HME [23/32] Регулировка натяжения приводного ремня
![Honda HF2317HME [23/32] Регулировка натяжения приводного ремня](/views2/1881127/page23/bg17.png)
23
- На уровне осей вращения ножей подложите два бруска (1) тол-
щиной 24 - 28 мм под передний край режущего аппарата и два
бруска (2) толщиной на 5 - 7 мм больше под его задний край.
- Установите рычаг высоты скашивания в прорезь, соответствую-
щую положению «1».
HF2317yyy
- Полностью отверните две гайки (3), гайки (4 - 6 - 8) и контр-
гайки (5 - 7 - 9) трех соединительных тяг, чтобы аппарат опус-
тился на бруски.
- Закручивайте две верхние гайки с правой резьбой (6 - 8) и
нижнюю гайку с левой резьбой (4) до момента, когда аппа-
рат начнет подниматься. Затяните три контргайки (5 - 7 - 9)
и вращайте гайки (3) до тех пор, пока малейшее перемеще-
ние подъемного рычага не вызовет такого же перемещения
подъемных соединительных тяг.
Любое отличие по высоте от земли между левой и правой сторо-
нами аппарата может быть устранено вращением двух гаек (4 - 8)
и контргаек (5 - 9) только задних тяг.
Переведите рычаг управления
в 2 или 3 разных положения и
проверьте, что аппарат под-
нимается равномерно, и что в
каждом положении он посто-
янно сохраняет разницу по вы-
соте от земли между передним
и задним краем аппарата.
Если передний край поднима-
ется выше или ниже, проведи-
те регулировку, вращая гайки
(10) на соединительной штан-
ге (11).
Вращение гаек по часовой
стрелке приведет к подъему
передней части и сделает
подъем быстрее, вращение
против часовой стрелки обес-
печит обратный эффект.
HF24yyyy
HF26yyyy
- Отверните гайки (3), болты (5) и контргайки (4 - 6) с правой и
левой сторон так, чтобы режущий аппарат твердо опирался
на бруски;
- Отведите две соедини-
тельные тяги (7) назад и
затягивайте две гайки (3)
на каждой тяге до тех пор,
пока передняя часть аппа-
рата не начнет поднимать-
ся справа и слева, а затем
затяните соответствующие
контргайки (4);
- Вращайте оба задних вин-
та (5) до тех пор, пока за-
дняя часть аппарата не на-
чнет подниматься справа
и слева, а затем затяните
соответствующие контр-
гайки (6).
Если вы не можете самостоятельно выполнить эту операцию, обра-
титесь к официальному дилеру Honda.
6.3.3 Регулировка включения и остановки ножей
При использовании рычага для отключения привода ножей одно-
временно включается тормоз ножей, останавливающий их в течение
нескольких секунд.
Растянутый трос и/или изменение длины ремня могут ухудшить
включение или вращение ножей.
В этом случае вы должны воспользоваться регулятором в зависи-
мости от разных способов, применяемых на каждой модели.
Вращайте регулировочную гайку (1) до тех пор, пока не будет полу-
чена правильная длина пружины (2).
В любом случае, если невозможно обеспечить нормальный привод
ремня или ножи не останавливаются в течение нескольких секунд,
обратитесь к официальному дилеру.
6.3.4 Регулировка тормоза
Если тормозной путь увеличился по сравнению с указанной величи-
ной ( 5.3.6), то необходимо отрегулировать тормозную пружину.
Регулировку следует проводить при включенном стояночном тормозе.
Для проведения этой регулировки нужно открыть контрольный люк
на тоннеле под сиденьем.
Отверните гайку (1), которая кре-
пит кронштейн (2), и вращайте
гайку (3) до тех пор, пока длина
пружины не составит:
B = 45 - 47 мм
при измерении между шайбами. Пос-
ле регулировки затяните гайку (1).
ВАЖНО
Не допускайте сжатие пружины до величин, меньше ука-
занных, чтобы избежать перегрузки тормоза.
ПРЕДУПРЕЖДЕНИЕ
Если после регулировки работа тор-
моза не улучшилась, немедленно обратитесь к официальному
дилеру. ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ ЛЮБЫЕ РАБОТЫ НА ТОР-
МОЗЕ, ЗА ИСКЛЮЧЕНИЕМ ПЕРЕЧИСЛЕННЫХ НИЖЕ.
6.3.5 Регулировка натяжения приводного ремня
Если ощущается, что мощность при движении передним ходом па-
дает, то необходимо отрегулировать натяжение пружины для вос-
становления нормальной работы. Для проведения этой регулировки
нужно открыть контрольный люк на тоннеле под сиденьем.
BB
