15
Высокая и густая трава – влажный газон 2,5 км/ч
Среднее состояние травы 4 … 6 км/ч
Низкая трава – сухой газон более 6 км/ч
Скорость должна меняться при постепенном нажатии
на педаль движения.
ПРЕДУПРЕЖДЕНИЕ
При скашивании на уклонах скорость
движения передним ходом должна быть уменьшена исходя из
условий безопасности (
1.2 - 5.5).
В любом случае, скорость всегда следует снижать, если отмечается
падение частоты вращения коленчатого вала двигателя, поскольку
слишком высокая скорость движения при высоком уровне травы
приведет к ухудшению качества скашивания.
Каждый раз отключайте привод ножей и устанавливайте режущий
аппарат в самое высокое положение, если вам нужно преодолеть
препятствие.

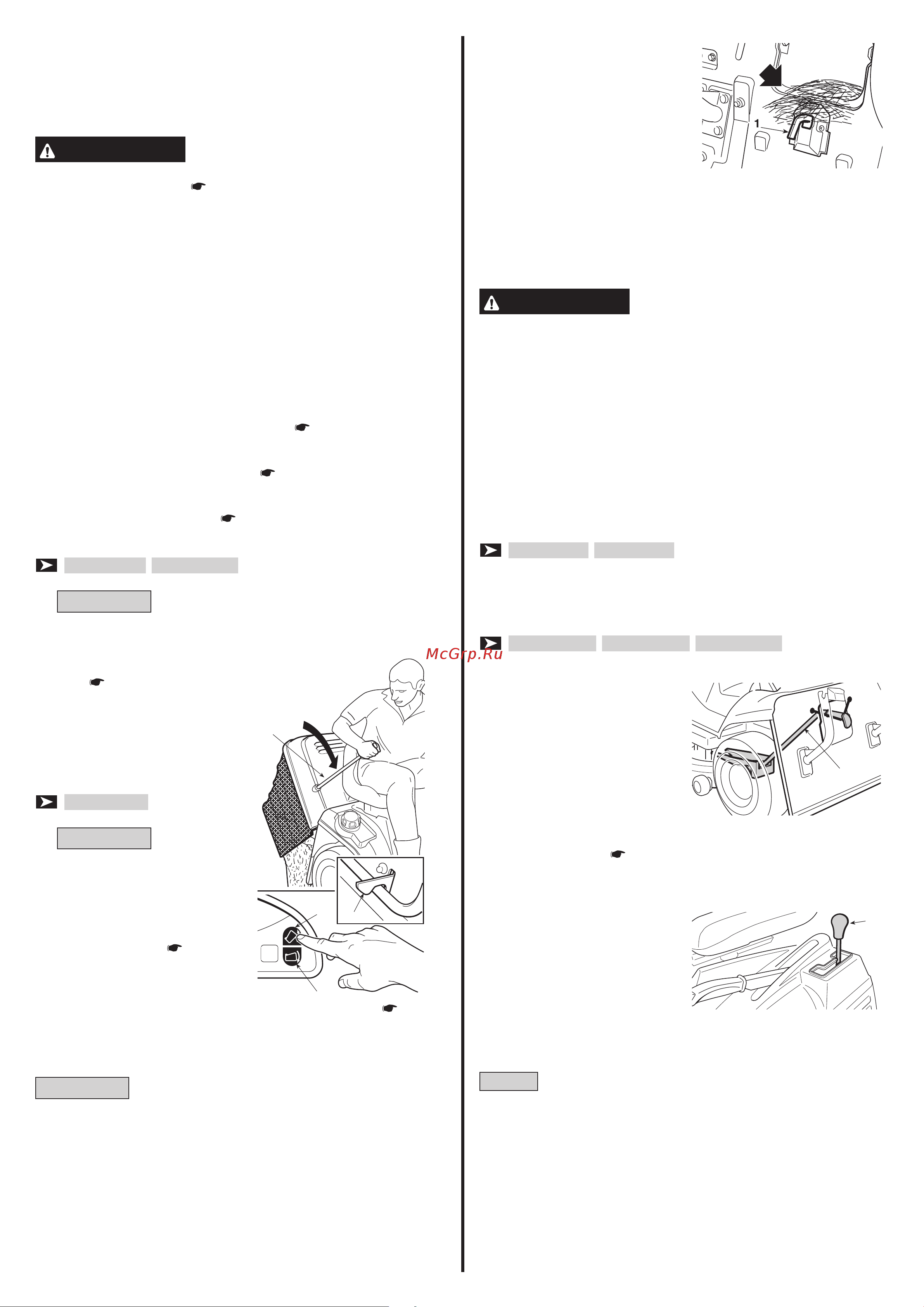

5.4.6 Выгрузка травы из травосборника
Не допускайте заполнения травосборника до отказа, т.к. это может
привести к закупорке приемного канала.
При заполнении травосборника до отказа включаются прерывистый
звуковой сигнал и световой сигнализатор ( 4.13.d). В этом случае
нужно:
- снизить частоту вращения коленчатого вала двигателя;
- переключиться на нейтраль (N) ( 4.22 или 4.23) и остановить
движение передним ходом;
- на уклонах включить стояночный тормоз;
- отключить привод ножей ( 4.8), что приведет к прекращению
подачи звукового сигнала.
HF2 yyy HBy
HF2 yyy HMy
ПРИМЕЧАНИЕ
Опорожнение травосборника разрешается про-
водить только с отключенным приводом режущего ножа. В про-
тивном случае произойдет остановка двигателя.
- Вытяните рычаг (1)
( 4.11.1) и опрокиньте
травосборник для его
опорожнения;
- Закройте травосборник так,
чтобы он был зафиксирован
фиксатором (2), и уберите
рычаг (1) на место.
HF2 yyy HTy
ПРИМЕЧАНИЕ
Опорожнение
травосборника проводится
только с отключенным приво-
дом ножей.
- При нахождении операто-
ра на сиденье удерживай-
те кнопку (3) ( 4.11.2)
нажатой до тех пор, пока
травосборник не будет
поднят полностью;
- После опорожнения удерживайте кнопку (4) ( 4.11.3)
нажатой до тех пор, пока травосборник не будет полно-
стью опущен, одновременно проверяя, что фиксатор (2)
зафиксировал травосборник.
ПРИМЕЧАНИЕ
В момент включения режущего ножа даже при опо-
рожнённом травосборнике может быть слышно звуковое предуп-
реждение. Причиной этого является то, что на датчике микропе-
реключателя (1) остается скошенная трава. Для выключения этого
сигнала отключите привод ножей и затем сразу же включите его
снова. Если сигнал не выключается, остановите двигатель, снимите
травосборник и удалите скошенную траву с датчика (1).
5.4.7 Очистка приемного
канала
Скашивание очень высокой или
мокрой травы, особенно на слиш-
ком высокой скорости, может
привести к засорению приемного
канала. Если это произошло, не-
обходимо выполнить следующее:
- немедленно остановить газонокосилку, отключить ножи, выклю-
чить двигатель и вынуть ключ из замка;
- снять травосборник или отбойный щиток;
- удалить накопившуюся траву со стороны выхода приемного ка-
нала.
ПРЕДУПРЕЖДЕНИЕ
Эту работу следует выполнять только
при неработающем двигателе.
5.4.8 Функция «Мульчирование»
Функция «Мульчирование» оставляет срезанную траву внутри ре-
жущего аппарата для измельчения и последующего равномерного
распределения ее по газону.
Если измельченная трава остается в режущем аппарате или собира-
ется в кучи в процессе мульчирования, это может привести к слиш-
ком большой или слишком малой высоте скашивания травы. Высота
скашивания при мульчировании может быть установлена на уровне
1/3 от высоты травы (максимум 10 - 13 см до мульчирования).
HF2317yyy
HF2417HBy
Это оснащение (опция) должно быть установлено в соответствии
с приведенными инструкциями.
HF2417HMy
HF2417HTy
HF2625Hy
Данная газонокосилка снаб-
жена механизмом, позволя-
ющим легко переключаться
между функциями сбора тра-
вы и мульчирования. Опера-
тор должен понимать необ-
ходимые условия для выбора
режима мульчирования или
режима сбора травы.
Режим мульчирования включается и выключается соответствую-
щим рычагом (2) ( 4.12).
Используйте рычаг мульчирования при снятом травосборнике,
убедившись, что передняя
часть проема мульчирования
не заблокирована скошенной
травой и в этой части машины
отсутствует налипшая трава.
Для удаления травы с пере-
дней части проема восполь-
зуйтесь палкой или аналогич-
ным инструментом.
ВАЖНО
Если трос неправильно отрегулирован или внутри скопи-
лась трава, то приложение чрезмерного усилия к рычагу способно
привести к обрыву троса либо деформации кронштейна. Если рычаг
идет туго, не пытайтесь прикладывать силу, обратитесь к дилеру для
проверки.
1
3
4
2
1
2
