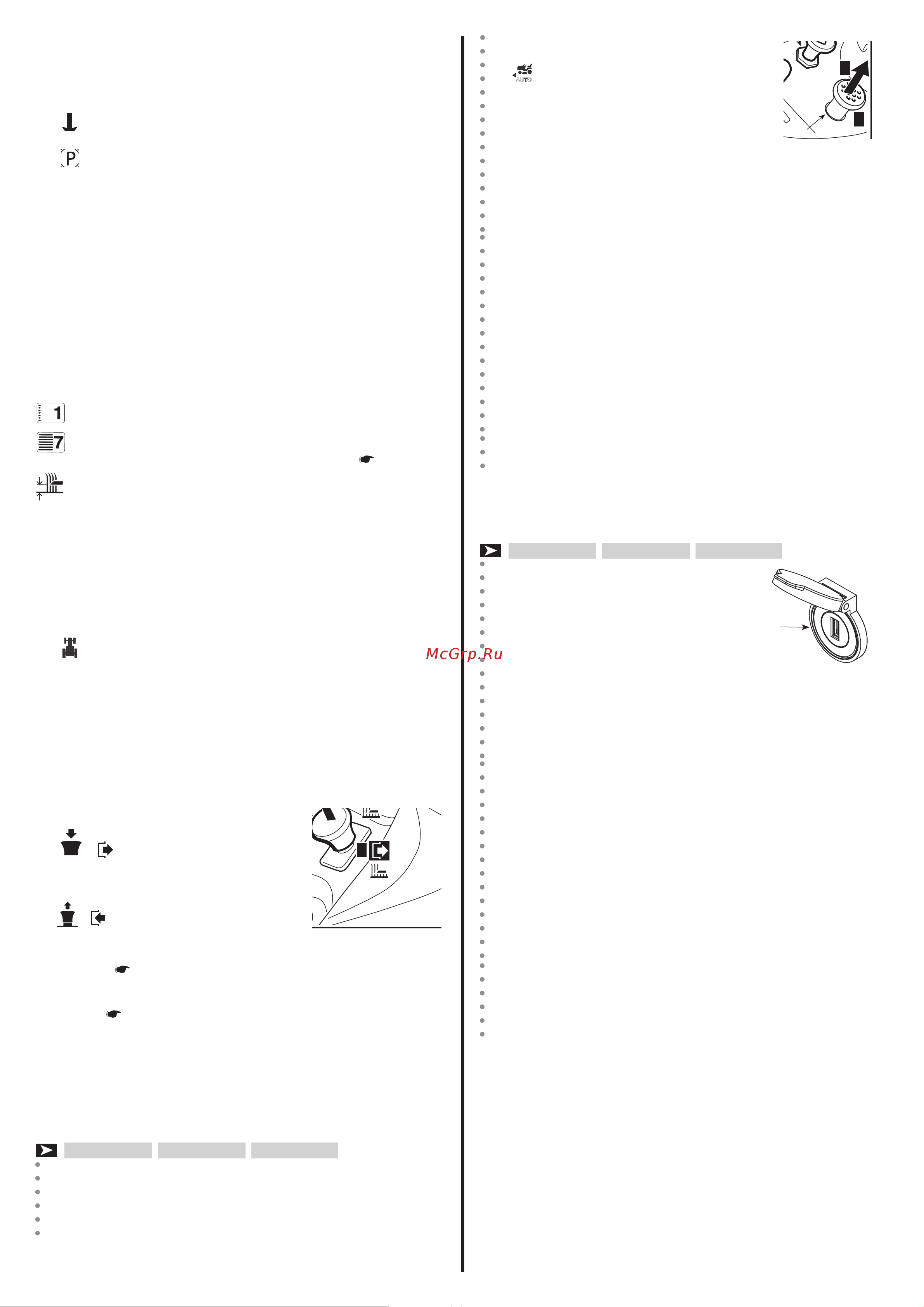

9
A
4.9
A
B
4.10.a
4.5 РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА
Этот рычаг служит для блокировки движения машины при постанов-
ке на стоянку. Имеется два положения рычага:
«A» = стояночный тормоз выключен
«B» = стояночный тормоз включен
- Этот тормоз включается при полном нажатии на педаль (4.21)
и переводе рычага в положение «B». Если отпустить педаль, то
она останется в нижнем положении.
- На то, что тормоз включен, будет указывать включение конт-
рольной лампы (4.13.е).
- Для отключения стояночного тормоза нажмите на педаль (4.21).
Рычаг вернется в положение «A».
4.6 РЫЧАГ РЕГУЛИРОВКИ ВЫСОТЫ СРЕЗАНИЯ ТРАВЫ
С помощью этого рычага можно задать одно из семи положений вы-
соты установки режущего аппарата.
Имеется семь положений рычага, отмеченные на табличке циф-
рами от «1» до «7», которые соответствуют определенной высо-
те скашивания. Соответствующие значения высоты скашивания
указаны в «Таблице технических характеристик» ( 10).
- Для переключения рычага с одной высоты скашивания на дру-
гую нажмите на кнопку в торце рычага.
4.7 КНОПКА ДЛЯ КОШЕНИЯ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ
Удерживая нажатой эту кнопку, можно включить передачу
заднего хода и двигаться в обратном направлении даже при
вращающихся ножах, не останавливая двигатель.
4.8 ВКЛЮЧЕНИЕ НОЖЕЙ И УПРАВЛЕНИЕ ТОРМОЗОМ
Грибовидный переключатель предназначен для включения ножей
посредством электромагнитной муфты:
«А» Нажато
= Ножи отключены
«В» Вытянуто
= Ножи задействованы
- Состояние «Ножи задействованы» указывается контрольной
лампой ( 4.13).
- Если ножи включены при несоблюдении условий безопаснос-
ти, то двигатель будет остановлен и не может быть запущен
вновь ( 5.2).
- При отключении ножей (положение «A») одновременно вклю-
чается тормоз, который останавливает их вращение в течение
нескольких секунд.
- Включить ножи при движении задним ходом возможно только
при нажатии и удержании кнопки 4.7.
4.9 КРУИЗ-КОНТРОЛЬ
HF2417HMy
HF2417HTy
HF2625Hy
Данное устройство позволяет поддерживать желаемую скорость
движения газонокосилки без нажатия на педаль акселератора
(4.22).
Грибовидный переключатель имеет два положения:
1. «A» = Нажато. Устройство
отключено («OFF»)
2. «B» = Вытянуто. Устройство
включено («ON»)
- При включении круиз-контроля во время движения газоно-
косилка будет самостоятельно поддерживать ту скорость,
которая была на момент его включения, освобождая опера-
тора от необходимости нажимать на педаль акселератора
(4.22).
- Устройство не работает при движении задним ходом.
- Когда устройство включено, включить передачу заднего
хода нельзя (см. рис. 4.23).
- При движении вверх или вниз по склону скорость может от-
личаться от заданной на горизонтальной поверхности.
Для отключения круиз-контроля и возобновления управления с
помощью педали акселератора просто
• нажмите на педаль акселератора (4.22);
или
• нажмите на педаль тормоза (4.21).
В любом случае, грибовидный переключатель вернется в поло-
жение «А» (нажато).
4.10.а ДОПОЛНИТЕЛЬНЫЙ USB-РАЗЪЕМ ДЛЯ
ПОДКЛЮЧЕНИЯ АКСЕССУАРОВ
HF2417HMy
HF2417HTy
HF2625Hy
Данный разъем позволяет заряжать
различные аксессуары через
USB-подключение. Он предназначен
только для зарядки.
Данный разъем не обеспечивает
функцию коммуникации с подключенным
USB-устройством.
Питание на USB-разъем подается только тогда,
когда ключ зажигания (4.4) находится
в положении «ON» (ВКЛ.).
Зарядку USB-устройств желательно проводить при работающем
двигателе, чтобы избежать разрядки аккумуляторной батареи.
Запрещается заряжать USB-устройства в условиях повышенной
влажности или под дождем. В противном случае при возникно-
вении любых неисправностей производитель газонокосилки не
несет никакой ответственности за причиненный ущерб, и его га-
рантийные обязательства на такого рода случаи не распростра-
няются.
Не открывайте крышку USB-разъема под дождем или в грязи.
Не пользуйтесь гаджетами во время работы.
Перед подключением какого-либо устройства к USB-разъему
убедитесь, что имеется резервная копия всех хранящихся в па-
мяти данного устройства данных. Если данные будут утрачены в
ходе зарядки через USB-разъем, производитель газонокосилки
не несет за это никакой ответственности.
