Honda HF2317HME [25/32] Обслуживание топливного фильтра

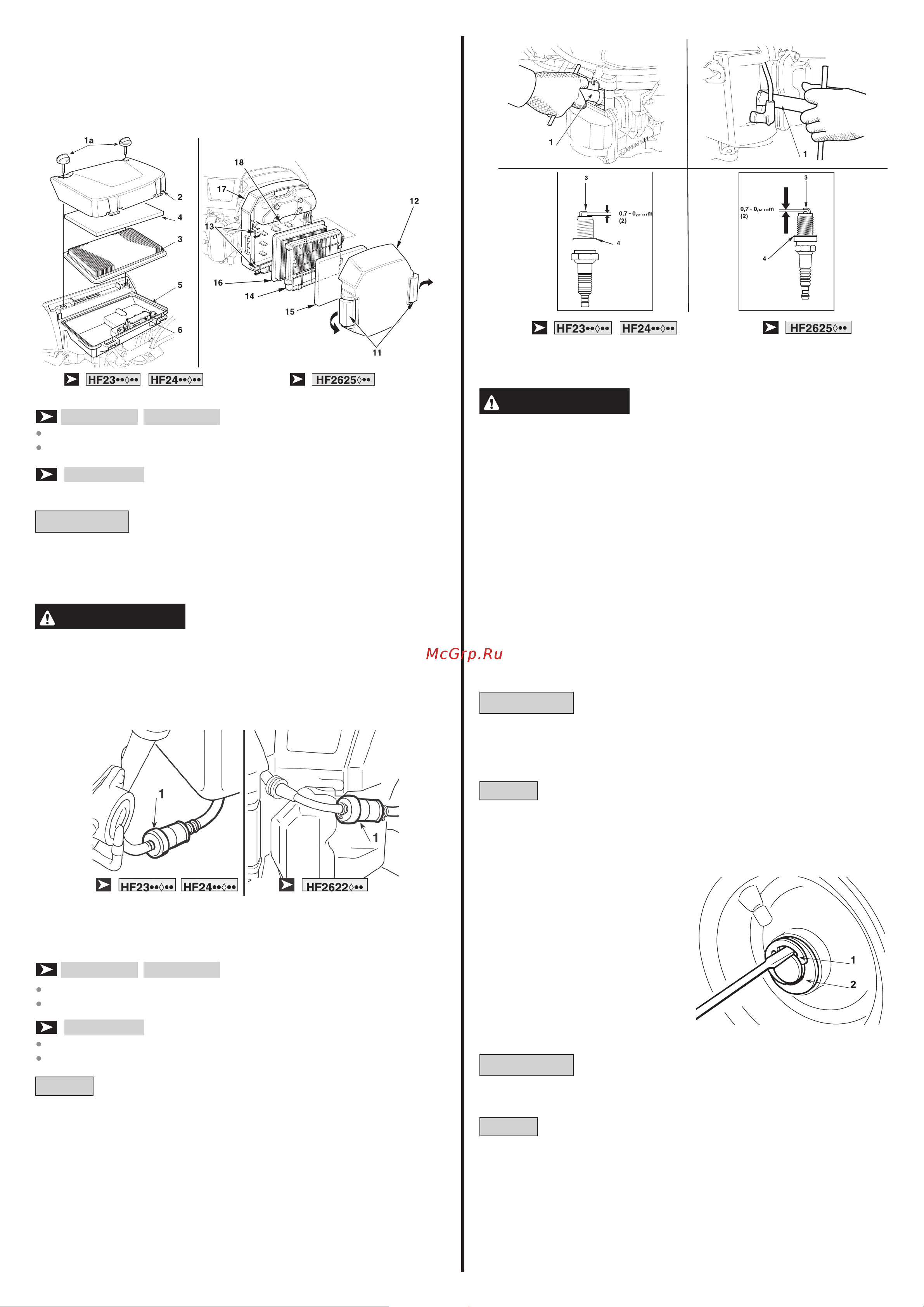

![Honda HF2317HME [25/32] Обслуживание топливного фильтра](/views2/1881127/page25/bg19.png)
25
1. Снимите наконечники высоковольтных проводов и выверните
свечи зажигания с помощью свечного ключа (1).
ПРЕДУПРЕЖДЕНИЕ
Если двигатель был только что остановлен,
глушитель будет очень горячим. Будьте осторожны, не прикасайтесь к
глушителю, чтобы не обжечься.
2. Визуально проверьте исправность свечей зажигания. При нали-
чии очевидных признаков износа, трещин или сколов на изоля-
торе свеча зажигания не подлежит дальнейшему использова-
нию и должна быть заменена. Если свеча зажигания будет снова
установлена в двигатель, очистите ее с помощью проволочной
щетки.
3. Измерьте с помощью плоского щупа зазор (2) между электрода-
ми свечей зажигания. При необходимости отрегулируйте вели-
чину зазора, осторожно подгибая боковой электрод (3). Зазор
между электродами должен составлять 0,7 - 0,8 мм.
4. Проверьте состояние уплотнительной шайбы (4) свечи зажига-
ния, и осторожно вверните свечу зажигания рукой, чтобы избе-
жать повреждения резьбы.
5. После установки свечи зажигания в резьбовое гнездо затяните
ее свечным ключом (1), чтобы обжать уплотнительную шайбу.
ПРИМЕЧАНИЕ
При установке новой свечи зажигания затяните ее допол-
нительно на 1/2 оборота после установки на место, чтобы обжать уплотни-
тельную шайбу. При установке бывшей в эксплуатации свечи зажигания для
обеспечения требуемой затяжки заверните свечу ключом на 1/8 - 1/4 часть
оборота после посадки буртика свечи на уплотнительную шайбу.
ВАЖНО
Свечи зажигания должны быть затянуты требуемым моментом.
Слабо затянутые свечи зажигания могут перегреться и стать причиной выхода
двигателя из строя.
6.4.6 Замена колес
Остановите машину на ровной площад-
ке и поставьте опору под несущую часть
рамы с той стороны, где будете менять
колесо.
Колеса удерживаются с помощью пру-
жинных колец (1), которые могут быть
сняты с помощью отвертки.
Задние колеса крепятся непосредствен-
но к полуоси заднего моста и фиксиру-
ются шпонкой, которая является эле-
ментом ступицы колеса.
ПРИМЕЧАНИЕ
Если вам нужно заменить одно или оба задних колеса, то
новые колеса должны быть штатного диаметра. Убедитесь, что режущий аппа-
рат расположен горизонтально, чтобы исключить неровное скашивание.
ВАЖНО
Перед установкой колеса нанесите небольшое количество кон-
систентной смазки на мост и надежно установите пружинное кольцо (1) и
шайбу (2).
3. При помощи куска влажной ветоши удалите грязь с внутренней
поверхности корпуса (5-17) и крышки воздухоочистителя. Не
допускайте попадания загрязнений в воздуховод (6-18), на-
правляющий воздух в карбюратор.
4. Установите на место фильтрующие элементы и крышку воздухо-
очистителя.
HF23yyyy
HF24yyyy
Надежно затяните два болта (1a)
крепления крышки корпуса воздухоочистителя.
HF2625yy
Надежно застегните лапки фиксатора (11).
ПРИМЕЧАНИЕ
При обслуживании воздухоочистителя не допускайте попа-
дания пыли, грязи и других загрязнений в воздуховод (корпус воздухоочис-
тителя).
6.4.4 Обслуживание топливного фильтра
ПРЕДУПРЕЖДЕНИЕ
Бензин является легковоспламеняющимся
веществом и при определенных условиях взрывоопасен. Запрещается
курить, пользоваться открытым пламенем или вносить искрящие пред-
меты в рабочую зону.
Проверьте топливный фильтр (1) на наличие воды или осадка. Если в топлив-
ном фильтре имеется вода или осадок, обратитесь к официальному дилеру
Honda для проверки.
6.4.5 Обслуживание свечей зажигания
Рекомендуемые свечи зажигания:
HF23yyyy
HF24yyyy
BPR5ES (NGK) - W16EPR-U (DENSO)
HF2625yy
ZFR5F (NGK)
ВАЖНО
Не используйте свечи зажигания с калильным числом, отличным
от рекомендованного.
Для обеспечения нормальной работы двигателя свечи зажигания должны быть
свободны от отложений, и между их электродами должен быть установлен тре-
буемый зазор.
ММ
ММ
