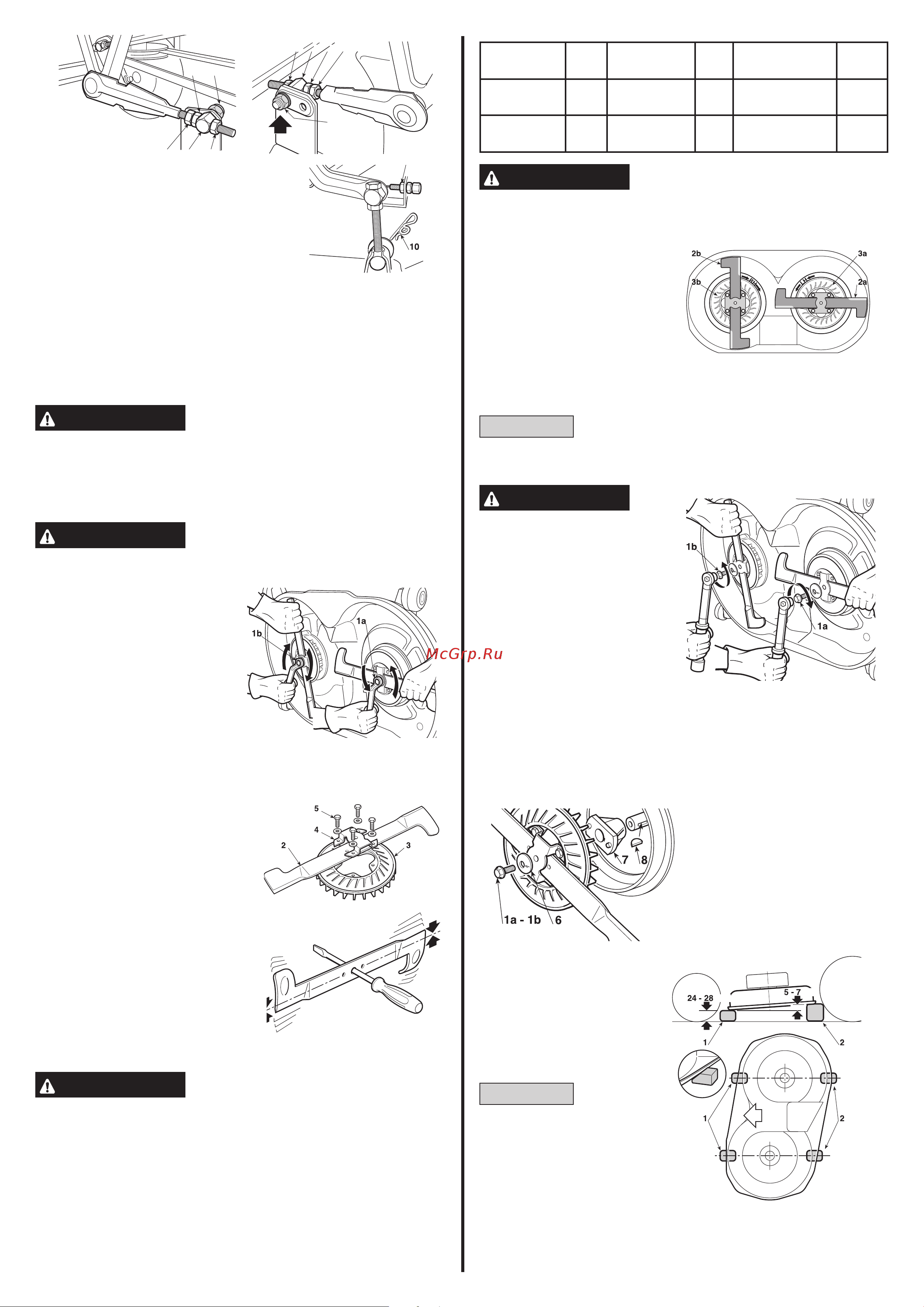

![Honda HF2317HME [22/32] Снятие режущего аппарата](/views2/1881127/page22/bg16.png)
22
HF 2317: 2b
80395-Y09-003
(82004345/1)
-
80394-Y09-003
(82004344/1)
2a
HF 2417: 2b
72511-VK1-A11
(82004341/1)
-
72531-VK1-A11
(82004340/1)
2a
HF 2625: 2b
72511-VK1-B11
(82004343/0)
-
72531-VK1-B11
(82004342/0)
2a
ПРЕДУПРЕЖДЕНИЕ
Режущий нож (2) и роторы (3) не соедине-
ны друг с другом и вращаются в разные стороны. При сборке убеди-
тесь, что детали устанавливаются на свои изначальные места.
Установите каждый нож (2a -
2b) на соответствующий ротор
(3a - 3b), сверяясь с метками
«RH» (правый) и «LH» (левый)
на роторах и внутренней стороне
ножей, затем затяните четыре
винта (5) с шайбами с помо-
щью динамометрического клю-
ча, выставленного на момент
9,5 Нм.
ПРИМЕЧАНИЕ
Указания «правый» и «левый» относятся к направле-
нию вращения.
ПРЕДУПРЕЖДЕНИЕ
Если
при демонтаже ножей одна
или обе ступицы (7) сошли
с валов, проверьте, надеж-
но ли установлены шпонки
(8). При повторной установ-
ке ножей всегда соблюдайте
указанную последователь-
ность, проверяя, что выступы
на концах ножей направлены
внутрь режущего аппарата, а
вогнутая сторона шайб (6) – к
ножам. Затяните крепежные
болты (1a - 1b) с помощью
динамометрического ключа
моментом 45 - 50 Нм.
1a = болт с правой резьбой (закручивать по часовой стрелке)
1b= болт с левой резьбой (закручивать против часовой стрелки)
6.3.2 Снятие режущего
аппарата
Режущий аппарат должен быть
отрегулирован соответствующим
образом для получения хорошего
качества скашивания.
ПРИМЕЧАНИЕ
Для получе-
ния хорошего результата при
скашивании передняя часть
аппарата всегда должна быть
на 5 - 7 мм ниже, чем его за-
дняя часть.
- Установите машину на ровную поверхность и проверьте давле-
ние воздуха в шинах.
Снимите два шплинта (10) с задних
пальцев. Убедившись в отсутствии
препятствий, снимайте аппарат таким
образом, чтобы все пальцы вышли
из своих гнезд.
При сборке убедитесь в том, что используются два задних отверстия
шплинтов (7); выполните приведенные выше операции в обратном
порядке, одновременно убедившись, что передний проем приемно-
го канала должным образом установлен на выходное окно режущего
аппарата.
b) Снятие, замена и балансировка ножей
ПРЕДУПРЕЖДЕНИЕ
Все работы с режущим ножом (демон-
таж, заточка, балансировка, повторная установка и/или за-
мена) требуют особых знаний и специального инструмента.
В целях безопасности при отсутствии у вас опыта или нужных
инструментов нужно обратиться к специалистам.
ПРЕДУПРЕЖДЕНИЕ
При работе с ножами используйте про-
чные перчатки.
Для того чтобы демонтировать
нож, надежно зафиксируйте его
и отвинчивайте центральный болт
(1a - 1b) ключом на 15 мм в ука-
занном стрелкой для каждого
ножа направлении, учитывая
при этом, что один из болтов
крепления имеет правую, а
другой левую резьбу.
1a = болт с правой резьбой (откручивать против часовой стрелки)
1b = болт с левой резьбой (откручивать по часовой стрелке)
Нож (2) крепится к ротору (3) с по-
мощью кронштейна (4) и четырех
винтов с шайбами (5).
Для отворачивания четырех вин-
тов (5) и снятия ножа (2) с его
кронштейна (4) используйте ключ
на 10 мм.
Заточите две режущие кромки с
помощью шлифовального круга
средней твердости и проверьте
балансировку с помощью отвер-
тки, вставленной в центральное
отверстие ножа.
ПРЕДУПРЕЖДЕНИЕ
Поврежденные или погнутые ножи обя-
зательно должны быть заменены. Ремонтировать их запреще-
но! ПОЛЬЗУЙТЕСЬ ТОЛЬКО ОРИГИНАЛЬНЫМИ НОЖАМИ!
На машине могут использоваться только следующие парные комп-
лекты ножей:
9 87
8 6a
8 7 8 9
6a
ММ
ММ
