Honda HF2317HME [5/32] Идентификация машины

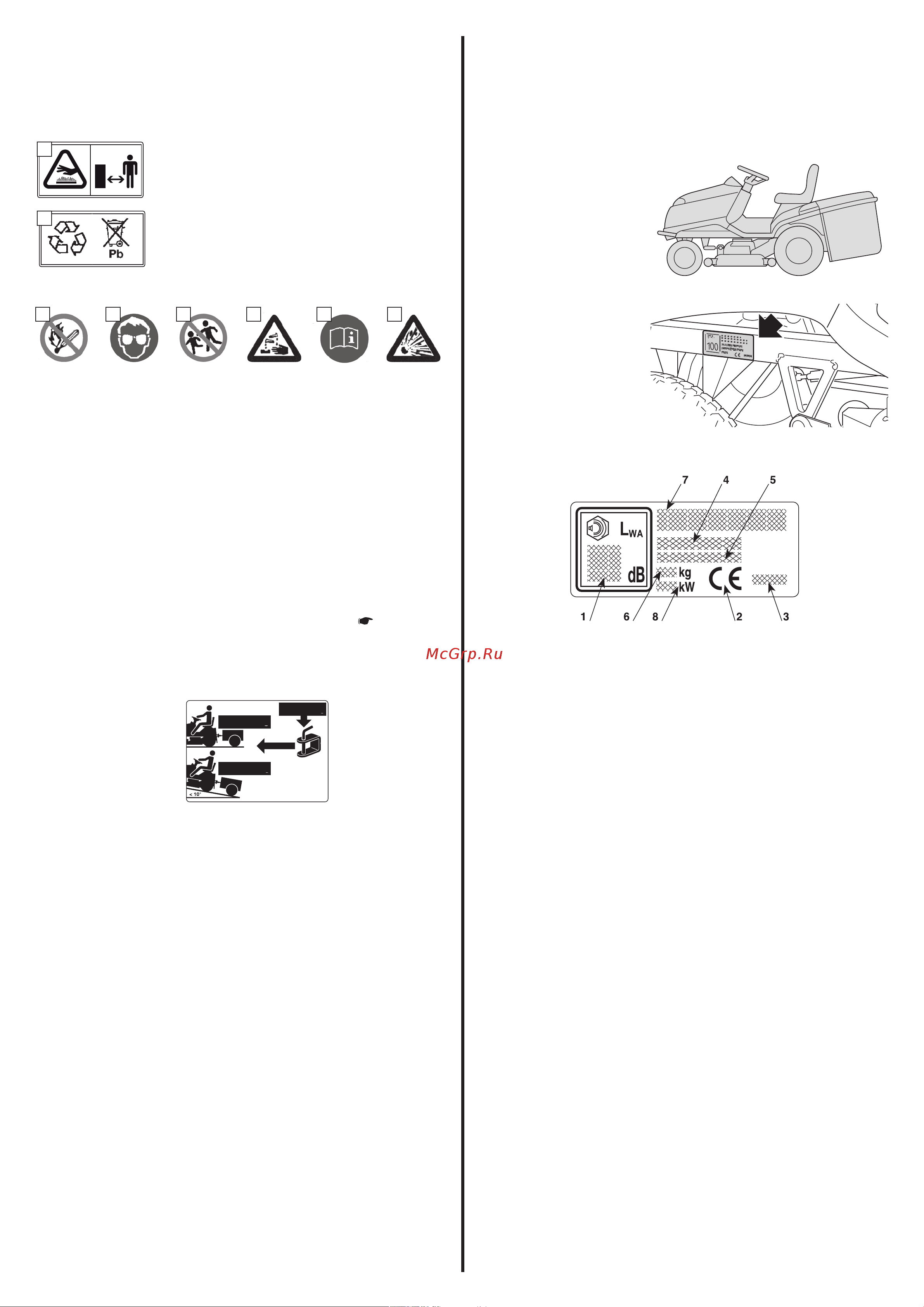

![Honda HF2317HME [5/32] Идентификация машины](/views2/1881127/page5/bg5.png)
5
13
14
15 16 17 18 19 20
10 = Предостережение: Внимательно прочитайте все инструкции
перед началом эксплуатации машины.
11 = Предостережение: Двигатель выделяет ядовитый оксид уг-
лерода. Не запускайте двигатель в закрытых помещениях.
12 = Предостережение: Бензин является легко воспламеняемой
и взрывчатой жидкостью. Перед тем как доливать топливо, дай-
те двигателю остыть.
13 = Предостережение: Во время работы
глушитель нагревается до высокой темпе-
ратуры и остается горячим некоторое вре-
мя после остановки двигателя.
14 = Данное изделие подлежит вторичной
переработке. Оно содержит свинец. Не
выбрасывать вместе с бытовым мусором.
Утилизировать в соответствии с требова-
ниями применимого законодательства.
15 = Огнеопасные пары - Не приближаться к источникам тепла.
16 = Используйте средства защиты глаз.
17 = Храните в местах, не доступных для детей.
18 = Агрессивная жидкость. При попадании жидкости в глаза
немедленно промойте их большим количеством воды и обрати-
тесь к врачу.
19 = Внимательно прочитайте инструкции.
20 = Опасность взрыва.
1.4 ПРАВИЛА БУКСИРОВКИ
Комплект для буксировки небольшого прицепа поставляется по за-
казу. Это устройство должно устанавливаться в соответствии с при-
лагаемыми инструкциями.
При пользовании им не превышайте рекомендуемых нагрузок, указан-
ных на табличке, и соблюдайте правила безопасности, ( 1.2, C-6).
Максимальная масса буксируемого прицепа:
на горизонтальной поверхности: не более 200 кг
на склонах (крутизной не более 10°): не более 100 кг
2. ИДЕНТИФИКАЦИЯ МАШИНЫ
И ЕЁ КОМПОНЕНТОВ
2.1 ИДЕНТИФИКАЦИЯ МАШИНЫ
Табличка, расположенная
на левой стороне \основ-
ной рамы, содержит важные
данные о каждой машине.
Серийный номер (5) дол-
жен быть указан при зака-
зе вами запасных частей
или обращении за техни-
ческой помощью.
1. Уровень звукового давления по методике 2000/14/EC, 2005/88/EC
2. Маркировка безопасности согласно директивам 2006/42/EC,
2005/88/EC, 2014/30/EU
3. Год выпуска
4. Модель и тип машины
5. Серийный номер
6. Масса в кг (без топлива)
7. Название и адрес производителя и авторизованного предста-
вителя указаны в «Декларации соответствия ЕС» в РАЗДЕЛЕ ОБ-
ЩЕЙ ИНФОРМАЦИИ данного Руководства по эксплуатации.
8. Номинальная мощность двигателя (при 2800 об/мин).
макс. 200 кг
макс. 100 кг
макс. 15 кг
