28
3. Для регулировки зажима вверх или вниз ослабьте
рукоятку; для надёжного зажатия заготовки используйте
рукоятку тонкой настройки.
ПРИМЕЧАНИЕ: При распиле снаклоном устанавливайте
зажим на противоположной стороне основания пилы.
ЧТОБЫ ПРОВЕРИТЬ ХОД ДИСКА, ПЕРЕД ТЕМ КАК ДЕЛАТЬ
ОКОНЧАТЕЛЬНЫЙ РАЗРЕЗ, ВСЕГДА СНАЧАЛА ВЫПОЛНЯЙТЕ
ПРОБНЫЕ РАЗРЕЗЫ (ПРИ ВЫКЛЮЧЕННОМ ИНСТРУМЕНТЕ).
УБЕДИТЕСЬ, ЧТО ЗАЖИМ НЕ МЕШАЕТ ДЕЙСТВИЯМ ПИЛЫ
ИЛИ ЗАЩИТНЫХ КОЖУХОВ.
Опора для длинных заготовок
ВСЕГДА ИСПОЛЬЗУЙТЕ ОПОРУ ДЛЯ ДЛИННЫХ ЗАГОТОВОК.
Для увеличения ширины стола вашей пилы используйте
столы на ножках DE7023-XJ или DE7033-XJ. Для поддержки
длинных заготовок используйте любые удобные
приспособления, такие как пильные козлы или подобные
им устройства, препятствующие выступу длинных концов.
Изготовление картинных рам, ящиков
для рассады и прочих четырёхсторонних
конструкций (Рис. R)
Изготовьте несколько простых изделий из отходов
древесины, чтобы почувствовать уверенность при
управлении пилой. Ваша пила является идеальным
инструментом для выполнения угловых соединений
наподобие тех, которые изображены на Рисунке R.
Изображение 1 на Рисунке R представляет собой
соединение, выполненное методом пиления снаклоном.
Изображённое соединение можно получить спомощью
пиления снаклоном или пиления со скосом.
• Пиление снаклоном:
- Установите для обеих планок наклон 45°, чтобы при
их стыковке получился угол 90°.
- Консоль блокируется вположении 0°, арукоятка
установки угла наклона – вположении 45°.
- Деревянная заготовка располагается широкой
стороной на плоскости стола иузкой стороной
вплотную кнаправляющей.
• Пиление со скосом:
- Тот же самый разрез может быть выполнен путём
скашивания вправо ивлево при заготовке, лежащий
широкой стороной вплотную кнаправляющей.
Пиление под углом и изготовление рам
(Рис. R)
Изображение 2 на Рисунке R показывает соединение,
изготовленное путём установки консоли на 45° для пиления
со скосом двух панелей сцелью формирования угла 90°.
Для выполнения данного типа соединения установите
рукоятку угла наклона на 0°, аконсоль – на 45°. Расположите
деревянную заготовку широкой стороной на плоскости
стола иузкой стороной вплотную кнаправляющей.
Оба изображения на Рисунке R относятся только
кчетырёхсторонним конструкциям. При изменении числа
сторон, угол скоса иугол наклона также изменяется.
Вприведённой ниже таблице указаны правильные углы для
разнообразных конфигураций изделий, при условии, что
все стороны имеют одинаковую длину.
Кол-во сторон Угол скоса или наклона
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
Если необходимая Вам конфигурация не приведена
втаблице, используйте следующую формулу: 180°,
разделённые на кол-во сторон, равняется углу скоса (при
вертикальном пилении материала) или наклона (при
пилении материала, уложенного горизонтально).
Комбинированное пиление (Рис. Q, R, S, Z)
Комбинированное пиление - это одновременное пиление
со скосом иснаклоном. Этот метод пиления используется
для изготовления рам или ящиков снаклонными стенками
наподобие того, что изображён на Рисунке Q.
ВНИМАНИЕ: Если угол пиления постоянно
изменяется, следите, чтобы зажимные рукоятки
установки угла наклона искоса были надёжно
затянуты. Затягивайте их после каждого изменения
угла наклона или угла скоса.
ВНИМАНИЕ: Чтобы предотвратить опрокидывание
пилы при выполнении комбинированного пиления,
пила должна быть надёжно зафиксирована на
опоре. См. раздел «Закрепление пилы на рабочем
столе» иРис. Z.

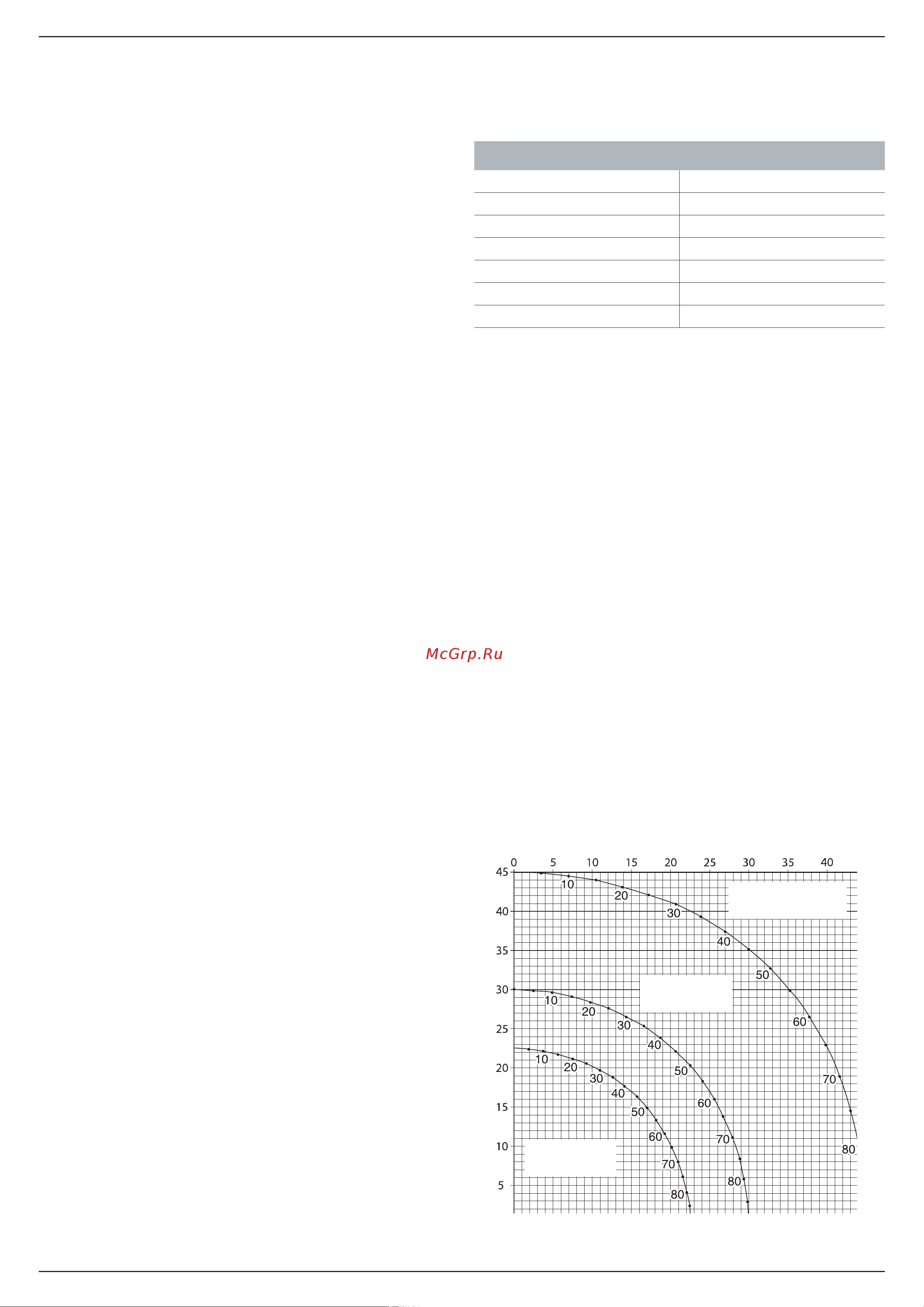

Приведённая ниже диаграмма поможет выбрать
правильный угол наклона иугол скоса для
комбинированного пиления.
УСТАНОВИТЕ ЭТОТ УГОЛ НАКЛОНА НА ПИЛЕ
УСТАНОВИТЕ ЭТОТ УГОЛ СКОСА НА ПИЛЕ
УГОЛ СТОРОНЫ ЯЩИКА (УГОЛ «А»)
ПРЯМОУГОЛЬНЫЙ
ЯЩИК
6-СТОРОННИЙ
ЯЩИК
8-СТОРОННИЙ
ЯЩИК
