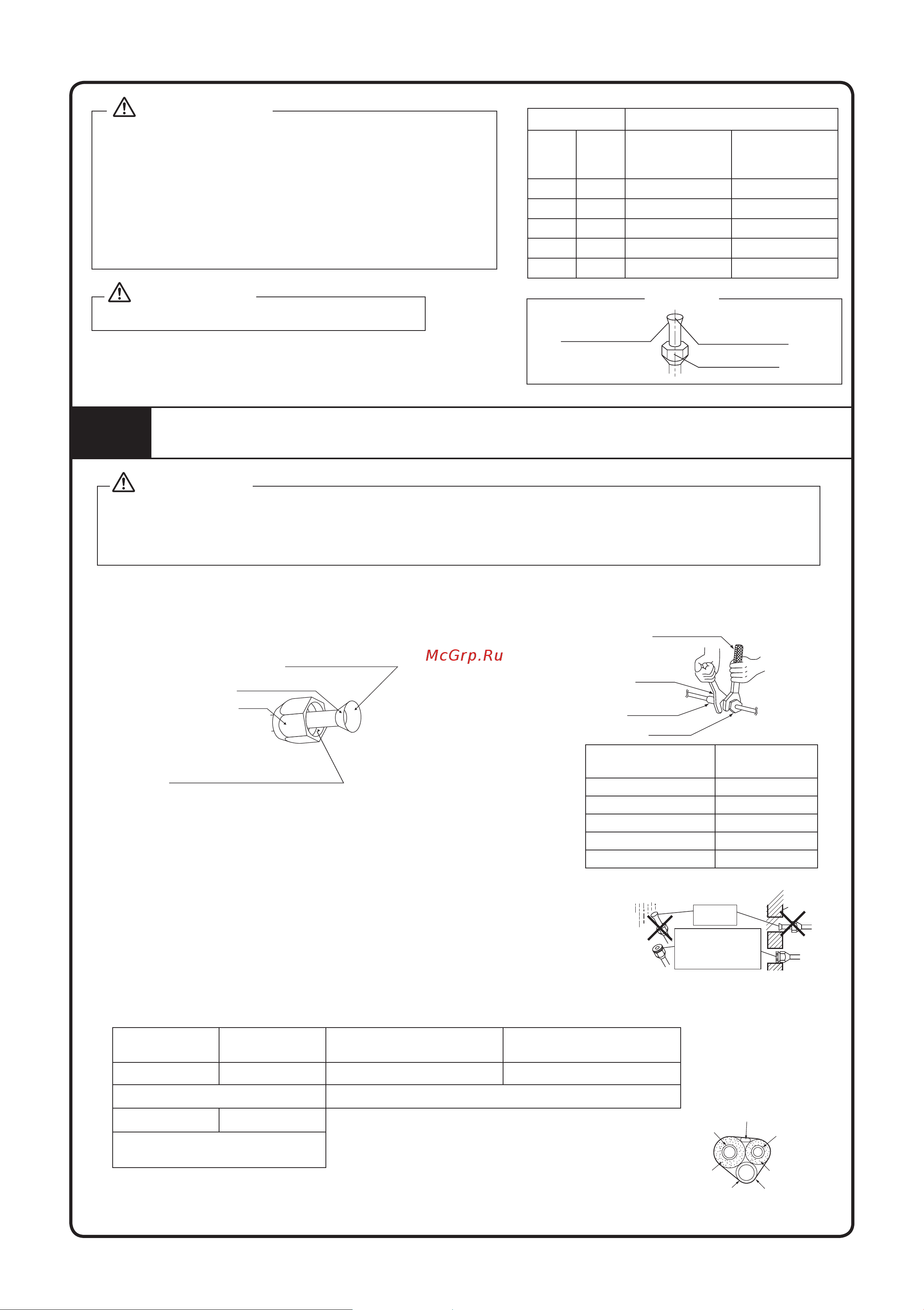

4-18
• No use aceite mineral en la parte ensanchada.
• Evite que el aceite mineral ingrese al sistema, ya que esto reduciría
la vida útil de las unidades.
• Nunca utilice tuberías que se hayan utilizado en instalaciones
anteriores.
• Utilice únicamente las piezas que se entregan con la unidad.
• Nunca instale un secador en esta unidad R32 para garantizar su
vida útil.
• El material de secado puede disolver y dañar el sistema.
• El quemado incompleto puede causar una fuga de gas refrigerante.
ADVERTENCIA
No reutilice las juntas que ya se han utilizado una vez.
PRECAUCIÓN
4
TUBERÍA DE REFRIGERANTE
1) Use la tuerca cónica fijada a la unidad principal. (Para evitar el agrietamiento de la tuerca cónica por deterioro envejecido).
2) Para evitar fugas de gas, aplique aceite de refrigeración solo a la superficie interna del ensanche. (Utilice aceite de
refrigeración para R32.)
3) Utilice llaves dinamométricas al apretar las tuercas cónica para evitar dañar las tuercas cónicas y las fugas de gas.
PRECAUCIÓN
Alinee los centros de ambas bengalas y apriete las tuercas cónicas 3 o 4 vueltas a mano. Luego apriete completamente
con las llaves dinamométricas.
1. Precauciones en el manejo de tuberías.
1) Proteja el extremo abierto de la tubería contra el polvo y la humedad.
2) Todas las curvas de los tubos deben ser lo más suaves posible.
Use un doblador de tubo para doblar.
2. Selección de materiales aislantes de cobre y calor.
Cuando utilice tuberías y accesorios de cobre comerciales,
tenga en cuenta lo siguiente:
1) Material de aislamiento: Espuma de polietileno
Tasa de transferencia de calor: 0,041 a 0,052W/mK (0,035 a 0,045kcal / (mh •°C)
La temperatura de la superficie de la tubería de gas refrigerante alcanza 110°C máx.
Elija materiales de aislamiento térmico que soporten esta temperatura.
2) Asegúrese de aislar las tuberías de gas y líquido y de proporcionar las dimensiones de aislamiento como se
muestra a continuación.
Lado del gas Lado del liquido
Aislamiento térmico de
tuberías de gas
Aislamiento térmico de
tubos líquidos.
O.D. 12,7mm O.D. 6,4mm I.D. 14-16mm I.D. 8-10mm
Radio de curvatura mínimo Espesor 10mm mín.
40mm o más 30mm o más
Espesor 0,8mm
(C1220T-O)
3) Utilice tuberías de aislamiento térmico separadas para tuberías de refrigerante
de gas y líquido.
Ø Tubo, D A (mm)
Pouces
mm Imperial
(tipo de tuerca
de ala)
Rígido
(tipo de
embrague)
1/4" 6,40 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88
2,2 1,7
3/4" 19,05
2,5 2,0
[Aplique aceite]
Aplique aceite de refrigeración a la
superficie interna del ensanche.
No aplique aceite de refrigeración
a la superficie exterior.
No aplique aceite de refrigeración
a la tuerca cónica para evitar
apretar con un par excesivo.
Tuerca abocinada
[Apretar]
Llave dinamométrica
Llave de tuercas
Unión de tubos
Tuerca abocinada
Pared
Lluvia
Asegúrese de
colocar una tapa
Si no hay una tapa cónica
disponible, cubra la boca
del ensanche con cinta
adhesiva para evitar que
entre la suciedad o el agua.
Tamaño de la Tubería,
mm (pulgada)
Par, Nm (ft-lb)
6,40 (1/4") 18 (13.3)
9,52 (3/8") 42 (31.0)
12,70 (1/2") 55 (40.6)
15,88 (5/8") 65 (48.0)
19,05 (3/4") 78 (57.6)
Cableado entre unidades
Manguera de
drenaje
Liquid pipe
insulation
Aislamiento de
tuberías de gas
Cinta de acabado
Tubería de gas
Tubería de líquido
La superficie interna del
ensanche debe estar libre
de defectos.
El extremo del tubo debe ser
ensanchado uniformemente
en un círculo perfecto.
Asegúrese de que la tuerca
cónica esté ajustada.
Compruebe
