4-25
Español

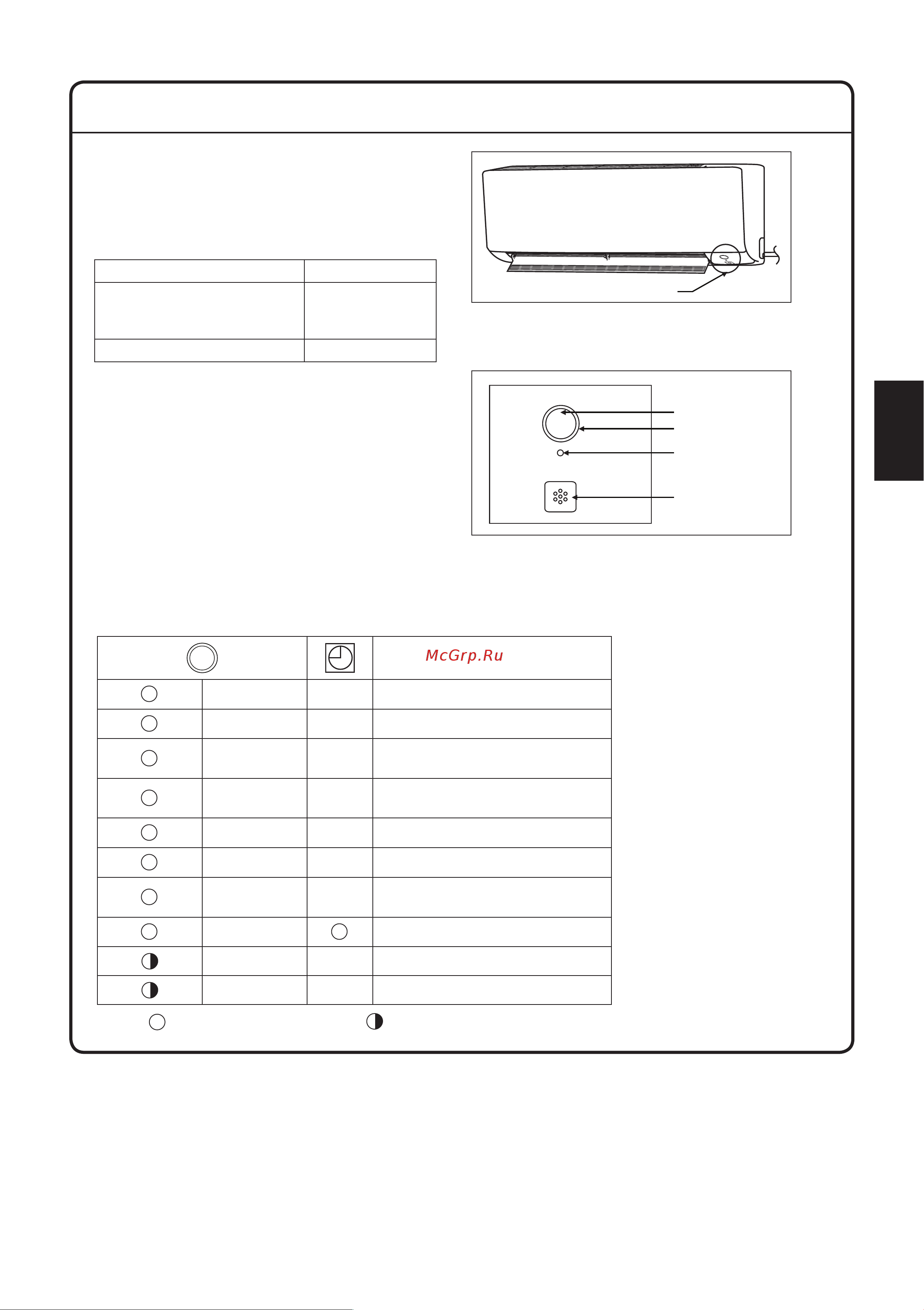

LUCES DE INDICACION
Receptor De Señal IR (infrarroja)
Cuando se transmite una señal de uso a través del
control remoto por infrarrojos, el receptor de señales
de la unidad interior responderá como abajo para
confi rmar la aceptación de la transmisión de la
señal.
ACTIVADO o DESACTIVADO 1 pitido largo
DESACTIVADO o ACTIVADO
Vaciado por bombeo/ Fuerza
de refrigeración activada
2 pitido corto
Otros 1 pitido corto
Unidad De Bomba De Calor
La tabla que se muestra a continuación contiene
las luces indicadoras LED para el funcionamiento
normal y la condición de falla de la unidad de aire
acondicionado. Las luces de indicador del LED están
situadas en el centro de la unidad del acondicionador
de aire.
Las unidad de calentamiento cuenta con un modo
“auto”, mediante el cual la unidad podrá proporcionar
temperatura de habitación moderada, simplemente
con encender automáticamente en posición “cool”
(frío) o “heat” (calor), de acuerdo a la temperatura
seleccionada por el usuario.
LED INDICATOR LIGHTS
Luces Indicadoras LED De
funcionamiento Para La Unidad De
Bomba De Calor
ON/OFF SWITCH
MODE DISPLAY
IR RECEIVER
TIMER
LED Indicator Lights : Normal Operation & Fault Conditions For Heatpump Unit
Operación
Azul claro Modo de enfriamiento
Rojo Modo de calentamiento
Azul claro
Modo automático en funcionamiento
como enfriador
Rojo
Modo automático en funcionamiento
como calentador
Amarillo Modo ventilador on
Azul claro Modo deshumidificador on
Atenuado
Azul claro
El modo programador para dormir
prendido on
Azul claro
Programador de tiempo prendido on
Rojo Operación de descongelación
Azul claro Error de la unidad
ENCENDIDO
Parpadeante
LUCES INDICADORAS LED
